1.一种氧化铝包覆氟化钙的复合纳米颗粒的制备方法，其特征在于：包括如下步骤：

1）将聚乙烯吡咯烷酮与乙醇按一定比例混合，并在搅拌条件下加入二甲苯，混合均匀后，分为两份，分别为B 溶液和C 溶液；

2）将纳米氟化钙粉体搅拌条件下加入到B 溶液中，分散均匀，得到B’ 溶液；并将硝酸铝加入到所述C 溶液中，混合均匀，得到C’ 溶液；

3）将所述B’ 溶液和C’ 溶液混合后，向其中缓慢加入氨水与乙醇的混合液，至溶液的pH 值为7 12，持续搅拌至反应结束，将所得产物静置陈化，将固体产物离心分离后，加热脱~水，制得氧化铝包覆氟化钙的纳米复合材料；

其中，步骤1）中，聚乙烯吡咯烷酮浓度为5 g/L、乙醇和二甲苯的体积比为4:1。

2.根据权利要求1所述的制备方法，其特征在于：步骤1）中，聚乙烯吡咯烷酮的型号为K20 K35。

~

3.根据权利要求1所述的制备方法，其特征在于：步骤1）中，B 溶液和C 溶液的体积比为1.6 2.4:1。

~

4.根据权利要求1所述的制备方法，其特征在于：步骤2）中，所述纳米氟化钙粉体的粒径为5 20nm。

~

5.根据权利要求1所述的制备方法，其特征在于：步骤2）中，0.01 mol 纳米氟化钙粉体分散在100 ml B溶液中，持续超声搅拌20 40 min。

~

6.根据权利要求5所述的制备方法，其特征在于：步骤2）中，持续超声搅拌25 35 min。

~

7.根据权利要求6所述的制备方法，其特征在于：步骤2）中，持续超声搅拌30min。

8.根据权利要求1所述的制备方法，其特征在于：步骤2）中，0.03 mol硝酸铝溶解在50 ml C溶液中，持续超声搅拌5 10 min。

~

9.根据权利要求1所述的制备方法，其特征在于：步骤3）中，乙醇和氨水的体积比为4:

1，乙醇为无水乙醇，氨水为分析纯。

10.根据权利要求1所述的制备方法，其特征在于：步骤3）中，B’ 溶液和C’ 溶液混合后，持续超声搅拌10 20 min。

~

11.根据权利要求1所述的制备方法，其特征在于：步骤3）中，氨水和乙醇的混合溶液加入的速度为1 10 ml/min。

~

12.根据权利要求11所述的制备方法，其特征在于：步骤3）中，氨水和乙醇的混合溶液加入的速度为1 3 ml/min。

~

13.根据权利要求1所述的制备方法，其特征在于：步骤3）中，反应的温度15 35℃，反应~过程中超声搅拌，反应的时间为30 50 min。

~

14.根据权利要求13所述的制备方法，其特征在于：步骤3）中，反应的温度为20 30℃，~反应的时间为35 45min。

~

15.根据权利要求14所述的制备方法，其特征在于：步骤3）中，反应的温度为30℃。

16.根据权利要求1所述的制备方法，其特征在于：步骤3）中，静置陈化的时间为48 72 ~h。

17.根据权利要求1所述的制备方法，其特征在于：步骤3）中，静置陈化的时间为55 70 ~h。

18.根据权利要求1所述的制备方法，其特征在于：步骤3）中，静置陈化的时间为55 65 ~h。

19.根据权利要求1所述的制备方法，其特征在于：步骤3）中，离心分离的转速为3000~

10000 r/min，离心分离的时间为20 40 min。

~

20.根据权利要求1所述的制备方法，其特征在于：步骤3）中，加热脱水之前，将分离得到的材料采用无水乙醇和水交替清洗3 6次，在10 30℃下真空干燥24 48 h，制得氢氧化铝~ ~ ~包覆的氟化钙纳米复合颗粒。

21.根据权利要求20所述的制备方法，其特征在于：步骤3）中，无水乙醇和水交替清洗的次数为3或5次。

22.根据权利要求20所述的制备方法，其特征在于：真空干燥温度为20℃，干燥时间为

24 h。

23.根据权利要求20所述的制备方法，其特征在于：步骤3）中，加热脱水的温度为600~

1000℃，时间为2 6 h。

~

24.根据权利要求23所述的制备方法，其特征在于：步骤3）中加热脱水的温度为800℃，时间为2 h。

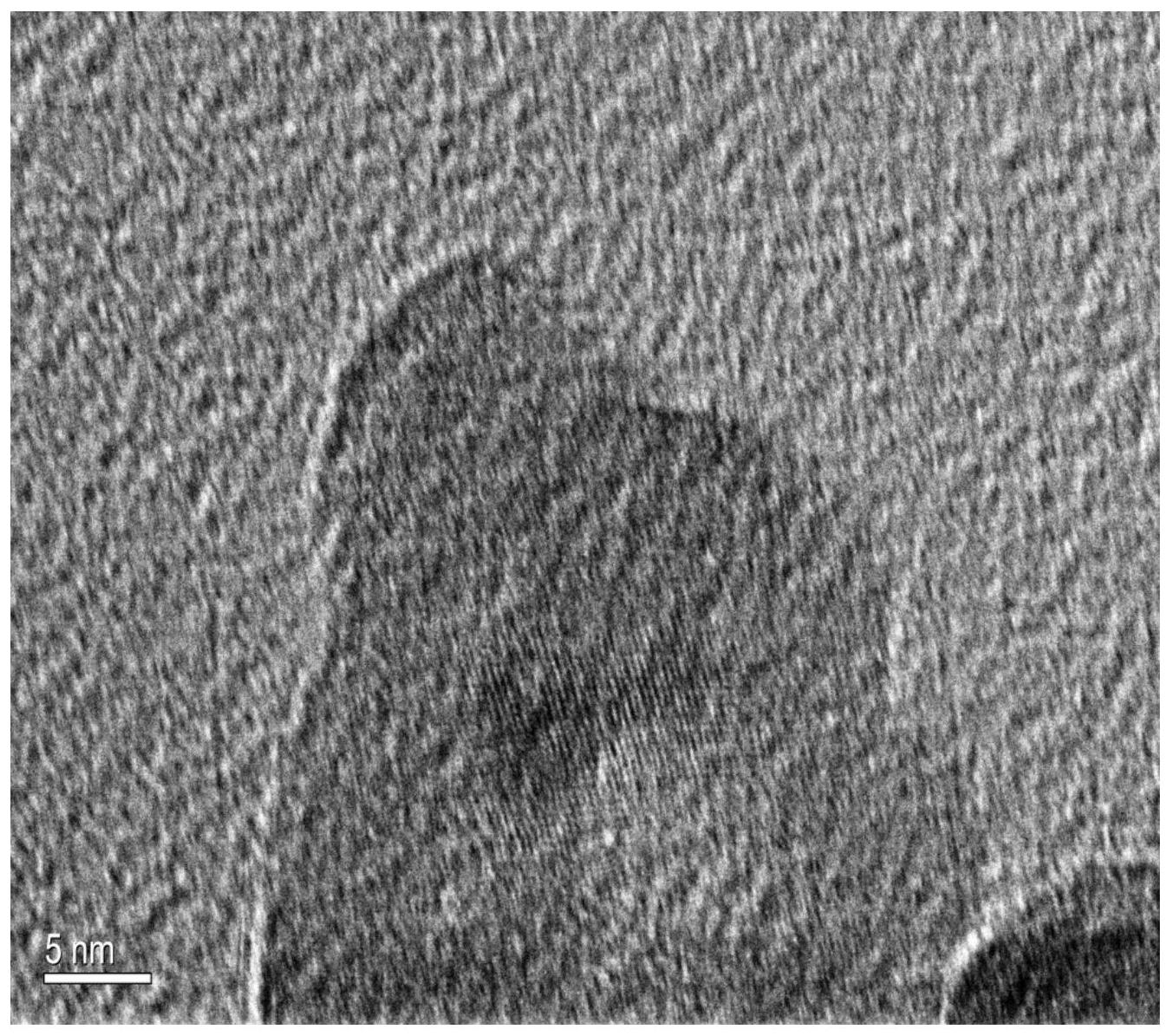

25.权利要求1 24任一所述制备方法制备得到的氧化铝包覆氟化钙的复合纳米颗粒，~粒径为30 80 nm。

~

26.一种自润滑刀具，其特征在于：其润滑相为权利要求25所述的氧化铝包覆氟化钙的复合纳米颗粒。
