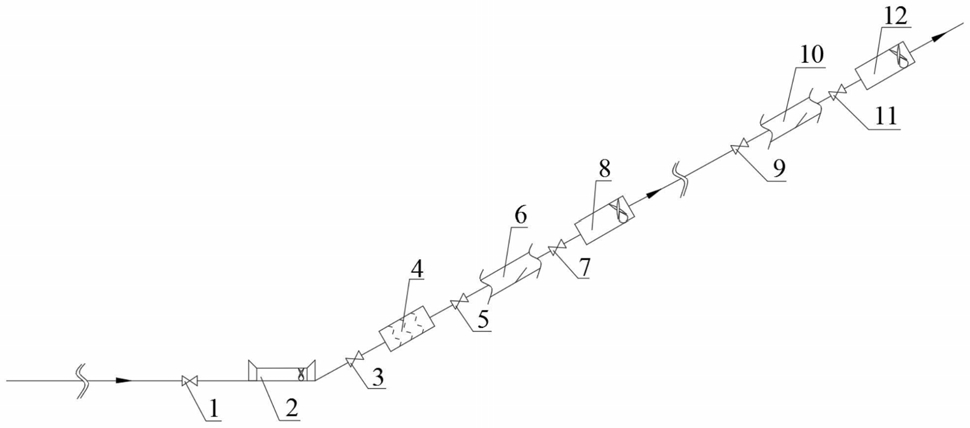

1.一种用于地面天然气输送管道的螺旋流排水装置，包括积液启动装置、螺旋发生装置、液滴产生装置和积液截流装置，其特征在于，所述积液启动装置，主要包括单向阀(1)、起液装置(2)包括法兰(2-1)、变径管(2-2)、叶片(2-3)组成，一端由单向阀(1)相连，另一端与单向阀(3)相连；所述的液滴产生装置(4)包括法兰(4-1)、管道(4-2)和液滴产生片(4-3)以及其上的碎液孔(4-4)组成，其与单向阀(3)的另一端连接；所述的积液截流装置(6)由截流片(6-1)和溢流孔(6-2)构成，一端与单向阀(5)连接，另一端与单向阀(7)相连；所述螺旋发生装置(8)由法兰(8-1)、管道(8-2)和叶片(8-3)组成，一端与单向阀(7)连接，另一端与单向阀(9)相连；其余装置还包括单向阀(11)、积液截流装置(10)、螺旋发生装置(12)。

2.根据权利要求1所述的一种用于地面天然气输送管道的螺旋流排水装置，其特征在于所述的积液启动装置，主要包括单向阀(1)起液装置(2)；起液装置(2)由法兰(2-1)、变径管(2-2)、叶片(2-3)组成；变径管管径最小部分为最大部分处的1/2～2/3；采用管道上部处变径的方式，变径角度α1为45～60°；变径管长度为1000～3000mm；叶轮(2-3)主要是由耐腐蚀、耐高压和耐低温材料制作而成，叶轮安放位置在距离变径管出口处1.5～2D处；叶轮叶片个数为3～6个，叶轮角度α2为60～120°，叶轮的叶片径向长度为变径管小管段处半径的

0.7～0.9倍；气流进变径管加速后产生较强的螺旋流对管道低洼或者拐角处的积液产生更大的冲击力，产生的液团依靠被螺旋流卷起运输。

3.根据权利要求1所述的一种用于地面天然气输送管道的螺旋流排水装置，其特征在于所述的液滴产生装置(4)中液滴产生片(4-3)与管道流动方向的夹角α3范围为45～65°，在装置内分布4～6列，每两列一组对称放置；液滴产生片(4-3)上设置有碎液孔(4-4)，具有三种开孔形式分别为圆形开孔(4-4-1)、三角形开孔(4-4-2)、矩形开孔(4-4-3)，开孔处加丝网；使撞击挡板后的液滴从碎液孔飞出，或者经碎液孔进一步切割产生更小的液滴后飞出；碎液孔数目为30～40个，分3～4行；液滴产生装置总长为1000～2000mm；由于携带起的积液体积较大，不利于输送，因此设置液滴产生装置(4)，通过对称设计使过流面积减少，加速流体速度，撞击液滴产生片和碎液孔使得液团分散，形成小液滴便于携带。

4.根据权利要求1所述的一种用于地面天然气输送管道的螺旋流排水装置，其特征在于所述的积液截流装置(6)中截流片(6-1)与管道流动方向夹角α4为5～30°，为防止被截液滴在夹角处不断聚集，在截流片上布置溢流孔(6-2)，溢流孔目数范围为20～30个。

5.根据权利要求1所述的一种用于地面天然气输送管道的螺旋流排水装置，其特征在于所述的螺旋发生装置(8)主要是由耐腐蚀、耐高压和耐低温材料制作而成的叶轮，叶轮叶片个数为3～6个，叶轮角度α5为60～120°，叶轮的叶片径向长度为输气管道半径的0.7～

0.9倍，起旋装置总长为1000～3000mm；管内输送的天然气经过叶轮的剪切和变向作用，产生垂直于轴向速度的径向速度，即产生了螺旋流，具有较高径向速度的天然气螺旋流将管道低洼或者拐角处的积液卷起并携带，有效地清除了管道内的积液。
