专利号: 2017110469387
申请人: 扬州本色光艺照明科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

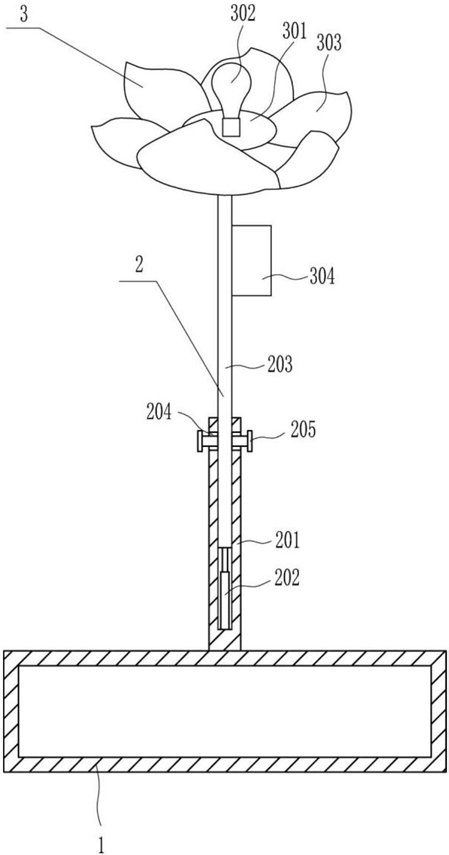

1.一种景观照明灯,其特征在于,包括有箱体(1)、高度调节装置(2)和照明装置(3),箱体(1)为圆形空心状,箱体(1)顶部安装有高度调节装置(2),高度调节装置(2)上安装有照明装置(3);高度调节装置(2)包括有外伸缩杆(201)、气缸(202)、内伸缩杆(203)和螺杆(205),箱体(1)顶部连接有外伸缩杆(201),外伸缩杆(201)内底部安装有气缸(202),外伸缩杆(201)内活动式设有内伸缩杆(203),内伸缩杆(203)底部与气缸(202)的伸缩杆连接,外伸缩杆(201)上部左右两侧对称开有螺孔(204),螺孔(204)内活动式设有螺杆(205);照明装置(3)包括有底座(301)、照明灯(302)、塑质花瓣(303)和电池(304),内伸缩杆(203)顶端连接有底座(301),底座(301)顶部安装有照明灯(302),底座(301)外侧均匀间隔连接有塑质花瓣(303),内伸缩杆(203)上部右侧安装有电池(304),电池(304)与照明灯(302)有电路连接;还包括有旋转装置(4),箱体(1)内安装有旋转装置(4),旋转装置(4)包括有电机(401)、第一齿轮(402)、第一轴承座(403)、第一转杆(404)、大齿轮(405)和第二轴承座(406),箱体(1)内底部安装有电机(401),电机(401)顶端的输出轴上安装有第一齿轮(402),箱体(1)内底部安装有第一轴承座(403),第一轴承座(403)位于电机(401)左侧,第一轴承座(403)上连接有第一转杆(404),第一转杆(404)上安装有大齿轮(405),大齿轮(405)与第一齿轮(402)啮合,箱体(1)顶部安装有第二轴承座(406),第二轴承座(406)与第一转杆(404)上部连接,第一转杆(404)顶端与外伸缩杆(201)底端连接;还包括有旋转机构(5),箱体(1)顶部和外伸缩杆(201)外侧安装有旋转机构(5),旋转机构(5)包括有第三轴承座(501)、第二转杆(502)、第二齿轮(503)、环形滑轨(504)、滑块(505)、空心管(506)、LED灯管(507)和齿圈(508),箱体(1)顶部安装有第三轴承座(501),第三轴承座(501)位于第二轴承座(406)右侧,第三轴承座(501)内连接有第二转杆(502),第二转杆(502)底端与第一齿轮(402),第二转杆(502)最上部安装有第二齿轮(503),箱体(1)顶部安装有环形滑轨(504),环形滑轨(504)上滑动式连接有两个滑块(505),外伸缩杆(201)外侧设有空心管(506),两个滑块(505)顶部与空心管(506)底端连接,空心管(506)内左右两侧对称连接有LED灯管(507),空心管(506)外侧连接有齿圈(508),齿圈(508)与第二齿轮(503)啮合。

2.根据权利要求1所述的一种景观照明灯,其特征在于,还包括有塑质叶片(6)和第一LED灯带(7),空心管(506)上部左右两侧对称安装有塑质叶片(6),塑质叶片(6)上安装有第一LED灯带(7)。

3.根据权利要求1所述的一种景观照明灯,其特征在于,还包括有第二LED灯带(9),箱体(1)外侧开有凹槽(8),凹槽(8)内安装有第二LED灯带(9)。

4.根据权利要求1所述的一种景观照明灯,其特征在于,还包括有把手(10),箱体(1)顶部左右两侧对称连接有把手(10)。

5.根据权利要求1所述的一种景观照明灯,其特征在于,还包括有橡胶垫(11),箱体(1)底部连接有橡胶垫(11)。
