专利号: 2017110486772
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

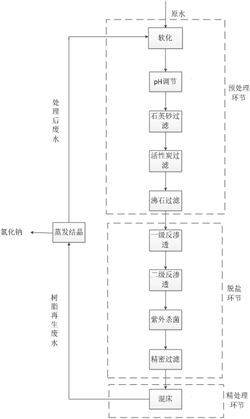

1.一种零废水排放的制备超纯水的系统,其特征在于:包括预处理子系统、脱盐子系统、精处理子系统和再生废水预处理子系统,预处理子系统的处理负荷为脱盐子系统处理负荷的8~12倍,预处理子系统的处理负荷为精处理子系统的处理负荷的8~12倍;

所述预处理子系统包括通过管道依次连接的原水储罐、水泵、软化过滤器、pH值调节罐、石英砂过滤器、活性炭过滤器、沸石过滤器和预处理水储罐;pH值调节罐包括罐主体、酸液罐和碱液罐,酸液罐和碱液罐设置在罐主体的上方,酸液罐和碱液罐分别通过管道与罐主体联通,管道上设有阀门;罐主体上还设有pH值检测仪,pH值检测仪的电极浸在pH值调节罐内的液体中,即时读取测量罐内液体的pH值;酸液罐内储存20%~30%的盐酸,碱液罐内储存15%~20%的氢氧化钠溶液;

脱盐子系统包括通过管道依次连接的第一高压泵、一级反渗透主机、反渗透水箱、第二高压泵、二级反渗透主机、紫外线杀菌器、精密过滤器和脱盐水储罐,第一高压泵的进水口与预处理子系统的预处理水储罐的出水口相连;

精处理子系统为混床系统,包括加压泵、2组混合离子交换柱和超纯水储罐,加压泵的进水口通过管道与脱盐子系统的脱盐水储罐的出水口相连,加压泵的出水口与混床的进水口通过管道连通,混床的出水口通过管道与超纯水储罐相连通;其中混合离子交换柱的柱身上设有再生酸液进口、再生酸液出口、再生碱液进口、再生碱液出口;再生酸液进口通过管道与盐酸储罐相连通,再生碱液进口通过管道与氢氧化钠溶液储罐相连通,其中盐酸储罐中盐酸的浓度为20%~30%,氢氧化钠溶液储罐中氢氧化钠溶液的浓度为15%~20%;

再生废水预处理子系统包括再生废水中和池和蒸发结晶装置,所述蒸发装置设有冷凝水收集管道和冷凝水储罐,冷凝水储罐的出水口通过水泵和管道与预处理子系统的软化过滤器相连通,管道上设有阀门;其中精处理子系统的混合离子交换柱的再生酸液出口通过管道通入再生废水中和池中,再生碱液出口也通过管道通入再生废水中和池中,再生废水中和池的出水口通过水泵和管道将池中废水输送至蒸发装置中。
