专利号: 201711049193X
申请人: 百色学院
专利类型:发明专利
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

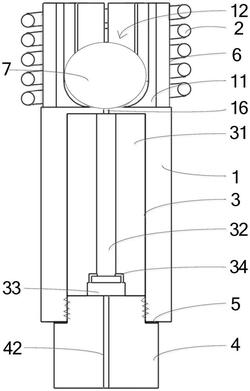

1.一种电磁悬浮水冷铜坩埚,其特征在于:包括

坩埚本体,其外形呈圆柱状,其上部包括若干按圆周分布的坩埚分瓣,坩埚分瓣组成向上开口的熔体空腔;坩埚分瓣间具有瓣缝,所述瓣缝填充有耐高温的绝缘材料;坩埚本体下部设置有向下开口的圆柱形铜模腔,圆柱形铜模腔下部设置有内螺纹;坩埚本体圆柱壁内设置有若干上下惯通的水冷通孔,两个相邻的所述水冷通孔上部连通且下端分别连接进水管和出水管;熔体空腔底部设置有一熔体通孔,熔体通孔连通铜模腔和熔体空腔;所述坩埚分瓣上部采用绝缘带缠绕;所述坩埚本体下端面与压紧塞外结合面设置有密封垫;

感应线圈,其环绕在若干按圆周分布的坩埚分瓣外表面;

铜模,位于坩埚本体的圆柱形铜模腔内,其包括两个紧密贴合的半圆柱模,铜模内设置有与其同轴的试样孔,所述试样孔上部与熔体通孔连通,所述试样孔下端面封闭;铜模底部设置有与其同轴的防堵腔,防堵腔与试样孔通过若干抽气弯孔连通,所述抽气弯孔与所述试样孔下部侧壁连通;以及压紧塞,其呈圆柱状,设置在铜模下方,压紧塞上端面设置有与铜模腔下部内螺纹相匹配的外螺纹凸台,压紧塞内部同轴设置有上下惯通的抽气孔。

2.根据权利要求1所述的一种电磁悬浮水冷铜坩埚,其特征在于:试样孔的横截面形状为圆形或矩形。

3.根据权利要求1所述的一种电磁悬浮水冷铜坩埚,其特征在于:所述铜模外径和所述圆柱形铜模腔内径相同,所述铜模长度与所述铜模腔高度相同。

4.根据权利要求1所述的一种电磁悬浮水冷铜坩埚,其特征在于:所述熔体空腔底部设置有向下凹的弧形。
