专利号: 2017110530192
申请人: 浙江企信检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

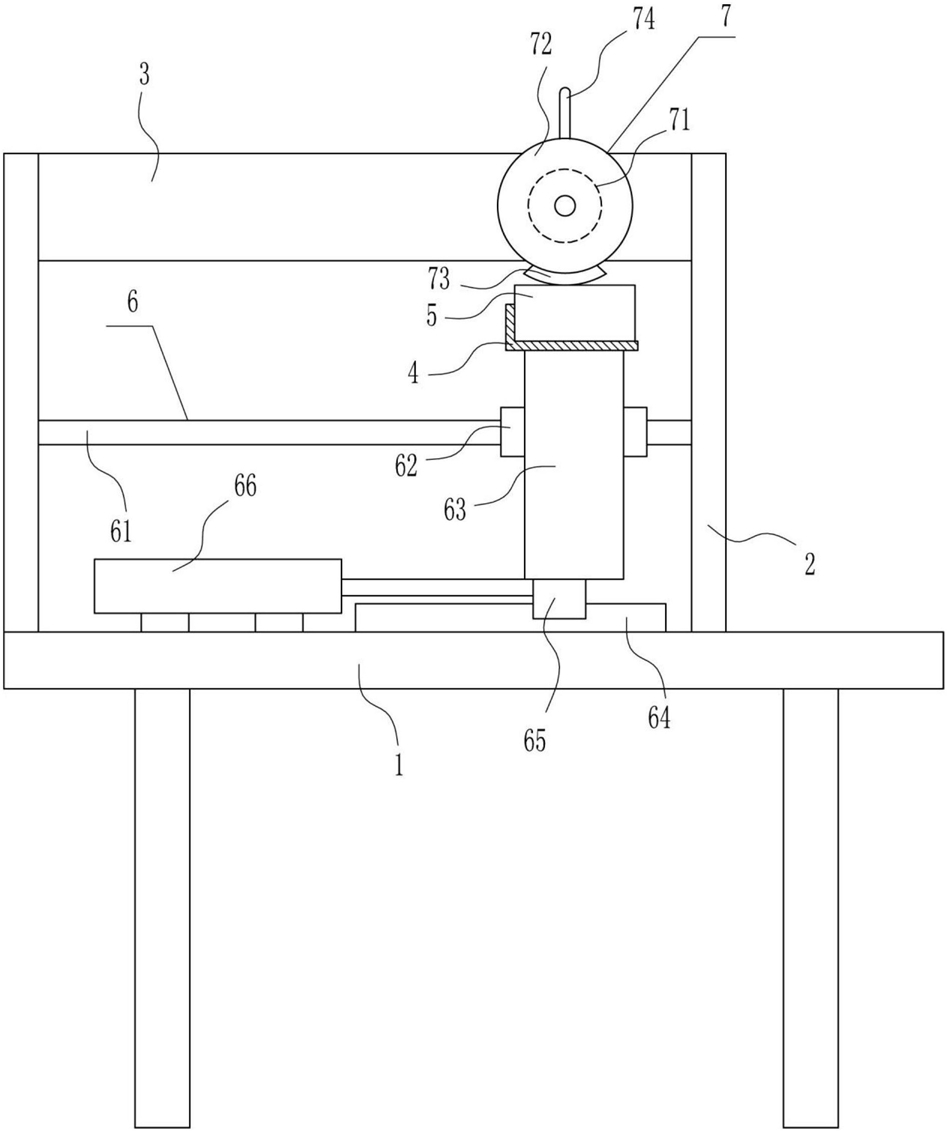

1.一种墨盒贴标签设备,其特征在于,包括有操作台(1)、支板(2)、横板(3)、模具(4)、墨盒(5)、移动装置(6)和下压装置(7),操作台(1)顶部左右两侧都安装有支板(2),左右两侧支板(2)内侧面上部之间安装有横板(3),横板(3)前侧面右侧设有下压装置(7),操作台(1)顶部与左右两侧支板(2)内侧面下部之间设有移动装置(6),移动装置(6)的移动部件上连接有模具(4),模具(4)位于下压装置(7)下方;移动装置(6)包括有横杆(61)、滑套(62)、竖板(63)、滑轨(64)、滑块(65)和气缸(66),左右两侧支板(2)内侧面下部之间安装有横杆(61),横杆(61)上套有滑套(62),滑套(62)与横杆(61)滑动配合,滑套(62)前侧面中部安装有竖板(63),竖板(63)顶部与模具(4)外底部中间连接,操作台(1)顶部中间安装有滑轨(64),滑轨(64)呈水平设置,滑轨(64)上设有与其配合的滑块(65),滑块(65)与滑轨(64)滑动配合,滑块(65)顶部与竖板(63)底部中间连接,操作台(1)顶部左侧安装有气缸(66),气缸(66)呈水平设置,气缸(66)的伸缩杆与滑块(65)左侧面上部连接;下压装置(7)包括有电机(71)、转盘(72)、弧形压块(73)和拨杆(74),横板(3)前侧面右侧安装有电机(71),电机(71)的输出轴通过输出轴连接有转盘(72),转盘(72)位于电机(71)前侧,转盘(72)外侧面安装有弧形压块(73),转盘(72)外侧面安装有拨杆(74),拨杆(74)与弧形压块(73)为对称设置;还包括有输送装置(8),输送装置(8)包括有固定板(81)、轴承座(82)、滚筒(83)、第一转轴(84)、第一皮带轮(85)、平皮带(86)、第二皮带轮(87)、第二转轴(88)、第一锥齿轮(89)和第二锥齿轮(810),右侧支板(2)前侧面上部转动式的安装有第二转轴(88),第二转轴(88)后部与前端都安装有第一锥齿轮(89),第二转轴(88)中部安装有第二皮带轮(87),右侧支板(2)前侧面上部安装有固定板(81),固定板(81)顶部前后两侧对称式的安装有轴承座(82),轴承座(82)内安装有第一转轴(84),第一转轴(84)顶端安装有第二锥齿轮(810),后侧第二锥齿轮(810)位于后端第一锥齿轮(89)后侧,前侧第二锥齿轮(810)位于前端第一锥齿轮(89)前侧,第二锥齿轮(810)与第一锥齿轮(89)啮合,第一转轴(84)中部安装有滚筒(83),滚筒(83)位于模具(4)右侧,转盘(72)前侧面圆心位置安装有第一皮带轮(85),第一皮带轮(85)与第二皮带轮(87)之间连接有平皮带(86);还包括有夹紧装置(9),夹紧装置(9)包括有第一行程开关(91)、安装板(92)、第二行程开关(93)、电磁铁(95)、衔铁(96)和弹簧(97),模具(4)内前侧面中部与后侧面中部都开有安装槽(94),安装槽(94)为对称设置,前侧安装槽(94)前侧面中部与后侧安装槽(94)后侧都安装有电磁铁(95),安装槽(94)内设有衔铁(96),衔铁(96)与安装槽(94)滑动配合,衔铁(96)与电磁铁(95)配合,衔铁(96)与安装槽(94)内之间连接有弹簧(97),弹簧(97)位于电磁铁(95)左右两侧,横板(3)前侧面右侧安装有安装板(92),安装板(92)位于转盘(72)左侧,安装板(92)右侧面中部安装有第二行程开关(93),第二行程开关(93)与电磁铁(95)有电路连接,横板(3)前侧面右侧安装有第一行程开关(91),第一行程开关(91)位于转盘(72)右侧,第一行程开关(91)与电磁铁(95)有电路连接,第一行程开关(91)和第二行程开关(93)与拨杆(74)配合;还包括有壳体(10)、网板(11)和电热丝(12),横板(3)前侧面中部下侧安装有壳体(10),壳体(10)底部嵌入式的安装有网板(11),壳体(10)内左侧面与右侧面之间安装有电热丝(12)。

2.根据权利要求1所述的一种墨盒贴标签设备,其特征在于,还包括有框体(13)和风扇(14),壳体(10)顶部中间安装有框体(13),框体(13)与壳体(10)内连通,框体(13)内顶部中间安装有风扇(14)。

3.根据权利要求2所述的一种墨盒贴标签设备,其特征在于,还包括海绵块(15),转盘(72)外侧面安装有海绵块(15),海绵块(15)位于拨杆(74)与弧形压块(73)之间。

4.根据权利要求3所述的一种墨盒贴标签设备,其特征在于,还包括有橡胶板(16),前侧衔铁(96)后侧面中部与后侧衔铁(96)前侧面中部都安装有橡胶板(16),橡胶板(16)为对称设置。
