1.一种钨掺杂二氧化钛纳米管阵列的制备方法，具体做法是：

步骤一、钛片预处理：金属钛表面用砂纸逐级打磨抛光，并化学抛光，清洗备用；

步骤二、在体积百分比为35vol％的去离子水中加入质量百分比为0.8wt％氟化铵，搅拌10分钟，充分溶解，得氟化铵溶液，备用；

步骤三、将质量百分比为0.04～1wt％的二水合钨酸钠加入上述配置好的氟化铵溶液中，搅拌10分钟溶解完全，然后加入体积百分比为65vol％的丙三醇，在恒温50℃条件下并搅拌30～60分钟，得到电解液；

步骤四、将步骤一中预处理后的钛片接电源正级，石墨片或铂片接电源负极，置于步骤三的电解液中，在30～40V的恒压下阳极氧化3～5小时，得到纳米管样品，用乙醇和去离子水依次清洗，晾干备用；

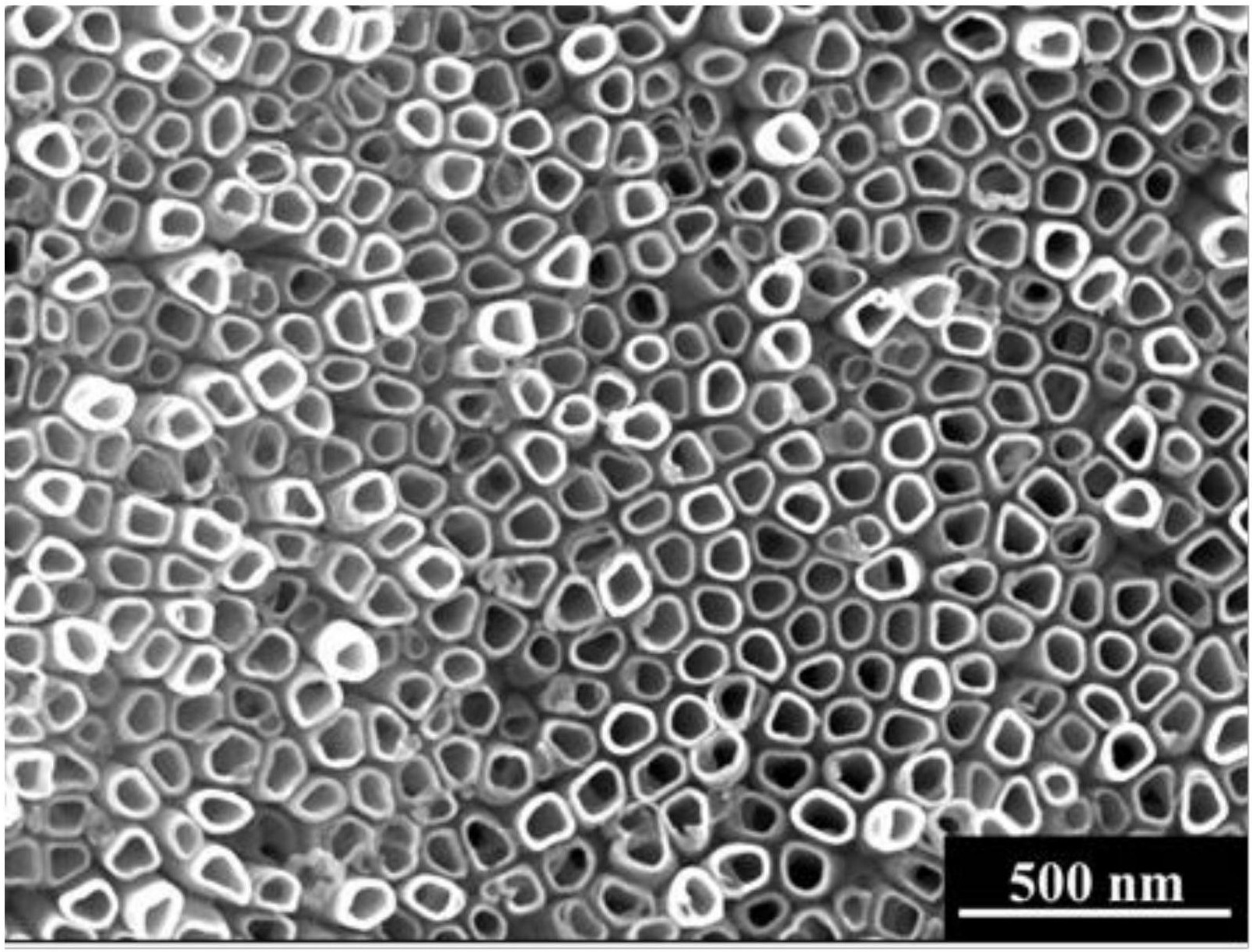

步骤五、将步骤四中所得纳米管样品置于马弗炉中，以5℃/分钟的速率升温至450℃，并保持恒温2小时，然后自然冷却至室温，得到钨掺杂二氧化钛纳米管阵列复合材料。

2.根据权利要求1所述的一种钨掺杂二氧化钛纳米管阵列的制备方法，其特征在于：所述电解液中氟化铵含量的质量百分比为0.8wt％，钨酸钠含量的质量百分比为0.04～

1wt％。

3.根据权利要求1所述的一种钨掺杂二氧化钛纳米管阵列的制备方法，其特征在于：所述电解液为含35vol％H2O～65vol％丙三醇的二元有机体系。

4.根据权利要求1所述的一种钨掺杂二氧化钛纳米管阵列的制备方法，其特征在于：得到的钨掺杂纳米管阵列材料中钨原子百分含量为0.3～1.5at％。

5.根据权利要求1所述的一种钨掺杂二氧化钛纳米管阵列的制备方法，其特征在于：通过控制钨酸钠的用量来控制钨元素的掺杂量。
