专利号: 2017110534085
申请人: 王一翔
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

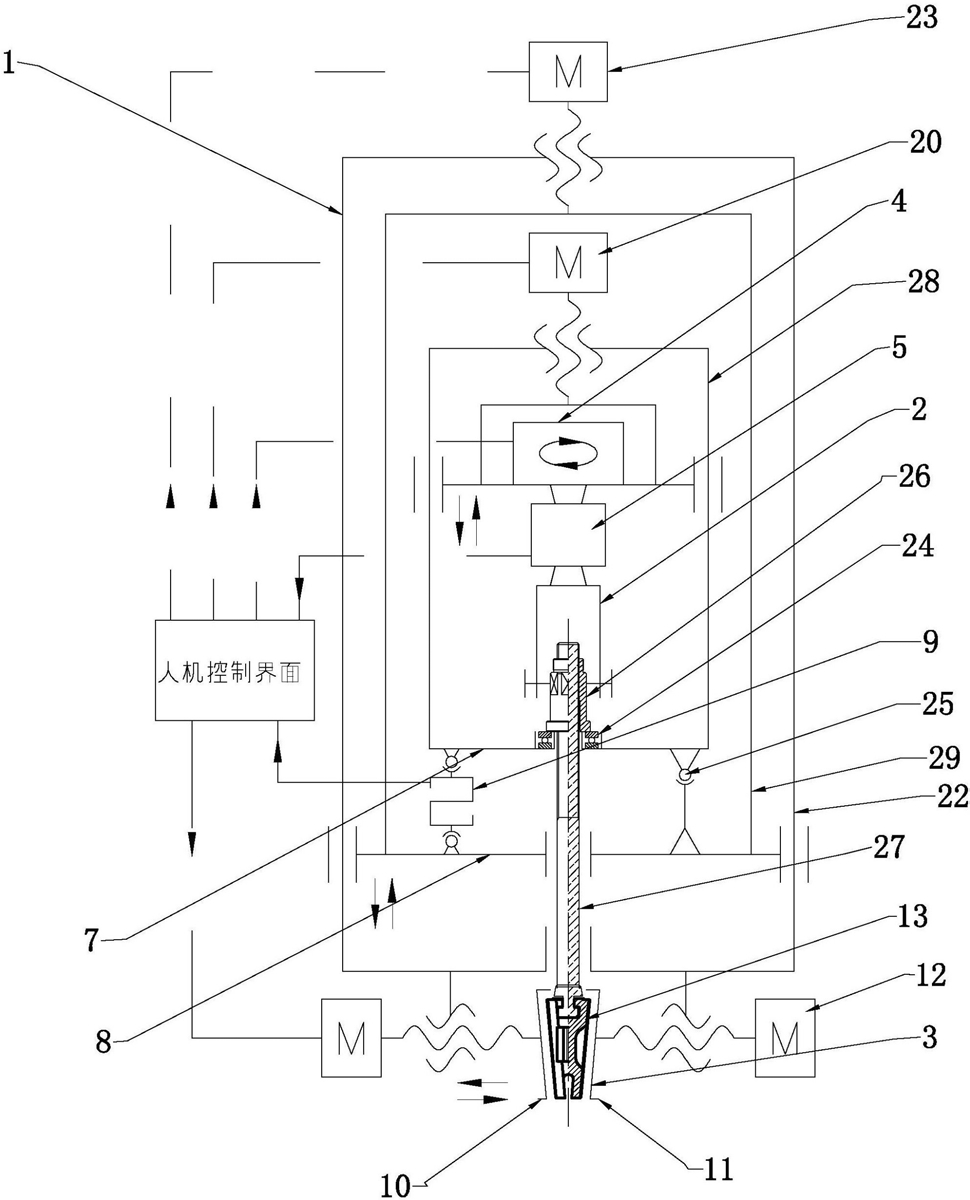

摘要:

权利要求书:

1.一种闸阀关闭件强度试验方法,其特征在于,包括如下步骤:

步骤1、将带有T形头的阀杆和带有T形槽的楔式闸板组合,T形头与T形槽过盈装配,将楔式闸板端固定;

步骤2、阀杆背向楔式闸板的一端与阀杆螺母螺纹连接形成完整的关闭件,阀杆螺母限位在阀杆上,使得阀杆螺母相对阀杆无法上下位移;

步骤3、给予阀杆螺母一个扭转驱动力,驱动阀杆螺母具有转动趋势;

步骤4、记录阀杆或楔式闸板或者阀杆螺母在发生破损时相对步骤3中阀杆螺母与阀杆之间产生的扭矩,并记录阀杆螺母与阀杆产生扭矩的同时沿阀杆运动方向上的拉伸力。

2.根据权利要求1所述的一种闸阀关闭件强度试验方法,其特征在于:所述步骤2中,阀杆螺母在沿阀杆方向上具有两个端面,在其中一个端面上设置一个固定不动的限位板,在另一个端面上设置有一第一固定件,通过第一固定件和限位板将阀杆螺母夹持,并且第一固定件与阀杆螺母固定连接,在第一固定件上设置一驱动第一固定件转动的扭转驱动装置,并且在扭转驱动装置上设置一输出扭转驱动装置扭矩的扭矩传感器。

3.根据权利要求2所述的一种闸阀关闭件强度试验方法,其特征在于:步骤4中的拉伸力通过力值传感器检测记录,通过在限位板下端设置一支撑板,所述力值传感器安装在支撑板上位于支撑板与限位板之间,所述力值传感器的检测端与支撑板相接触。

4.根据权利要求3所述的一种闸阀关闭件强度试验方法,其特征在于:所述限位板上设置一平面轴承,平面轴承的外环与限位板固定连接,阀杆螺母与平面轴承的内环相互抵触。

5.根据权利要求1或2或3或4所述的一种闸阀关闭件强度试验方法,其特征在于:步骤1中楔式闸板通过一第二固定件夹持固定,所述第二固定件包括第一夹板和第二夹板,该第一夹板以及第二夹板的内壁与楔形闸板相匹配,第一夹板与第二夹板与楔式闸板相互抵触。

6.根据权利要求5所述的一种闸阀关闭件强度试验方法,其特征在于:第一夹板和第二夹板均设置一调节其夹持紧度的第一调节驱动装置,通过驱动第一调节驱动装置带动第一夹板和第二夹板向楔形闸板靠近夹持。

7.根据权利要求4所述的一种闸阀关闭件强度试验方法,其特征在于:所述第一固定件为包括卡接头,该卡接头内壁与阀杆螺母外壁相互匹配啮合,在安装时第一固定件从阀杆螺母上端下降与其啮合,所述卡接头下端设置有夹持调节组件,所述卡接头周壁上开有对称的螺孔,所述夹持调节组件包括两个螺杆,两个螺杆与螺孔螺纹连接,所述螺杆朝向卡接头内壁侧设置有与阀杆螺母外侧壁吻合的抵触板,该抵触板朝向阀杆螺母一侧设置有防滑垫,在安装时卡接头与阀杆螺母相互定位后,调节螺杆使得防滑垫与阀杆螺母外周壁相互抵触紧固。

8.根据权利要求4所述的一种闸阀关闭件强度试验方法,其特征在于:步骤2中通过第二调节升降装置调节支撑板的高度,带动限位板上升使得平面轴承内环面与阀杆螺母相互抵触。

9.根据权利要求4所述的一种闸阀关闭件强度试验方法,其特征在于:所述扭转驱动装置设置一第一调节升降装置,步骤3中通过第一调节升降装置调节扭转驱动装置的高度后,使得第一固定件夹持固定阀杆螺母。
