专利号: 2017110542734
申请人: 薛光玉
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

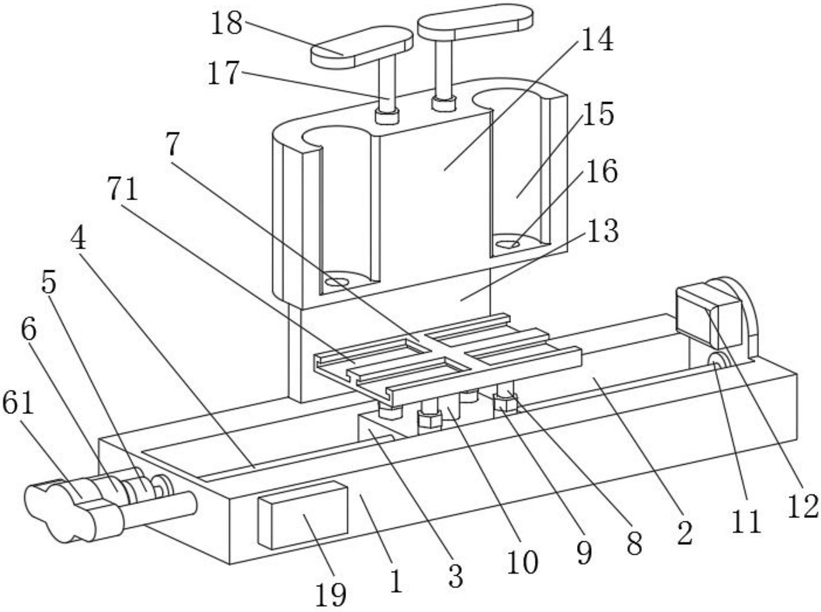

1.一种全自动医学检验血液推片染色机,包括底板(1),其特征在于:所述底板(1)的上表面设有滑槽(2),所述滑槽(2)的内部设有滑块(3),且滑块(3)与滑槽(2)滑动连接,所述滑块(3)的上侧设有摆放板(7),所述摆放板(7)的上表面设有四个均匀分布的摆放槽(71),所述滑块(3)的侧面设有螺孔,且滑块(3)通过螺孔与螺杆(4)螺纹连接,所述螺杆(4)的两端与底板(1)连接,且螺杆(4)的左端通过联轴器(5)与步进电机(6)的输出轴固定连接,且步进电机(6)通过安装座(61)与底板(1)的侧面固定连接,所述底板(1)的上表面中部后端设有固定板(13),所述固定板(13)的上表面设有安装板(14),所述安装板(14)的前表面设有两个对称设置的卡槽(15),卡槽(15)的下端设有通孔(16),所述安装板(14)的上表面设有两根对称设置的电动伸缩杆(17),所述电动伸缩杆(17)的固定端位于安装板(14)的内部,所述电动伸缩杆(17)的伸缩端设有按压板(18),所述底板(1)的前表面左端设有PLC控制器(19),所述PLC控制器(19)的输入端与外部电源的输出端电连接,且步进电机(6)和电动伸缩杆(17)的输入端均与PLC控制器(19)的输出端电连接。

2.根据权利要求1所述的一种全自动医学检验血液推片染的色机,其特征在于:所述滑块(3)的上表面设有伸缩杆(8),且滑块(3)与伸缩杆(8)的固定端连接,所述伸缩杆(8)的伸缩端与摆放板(7)固定连接,且伸缩杆(8)伸缩端的侧面设有螺纹,且伸缩杆(8)的伸缩端侧面螺纹连接有定位螺母(9)。

3.根据权利要求1所述的一种全自动医学检验血液推片染色机,其特征在于:所述摆放板(7)的下表面中部设有导杆(10),与导杆(10)对应滑块(3)的上表面设有凹槽,且导杆(10)的下端与凹槽活动卡接,且导杆(10)的侧面设有刻度线。

4.根据权利要求1所述的一种全自动医学检验血液推片染色机,其特征在于:所述螺杆(4)与底板(1)的连接处设有轴承(11),且螺杆(4)与轴承(11)的内圈固定连接。

5.根据权利要求1所述的一种全自动医学检验血液推片染色机,其特征在于:所述底板(1)的上表面右端设有超声波测距仪(12),所述超声波测距仪(12)的输入端与PLC控制器(19)的输出端电连接。
