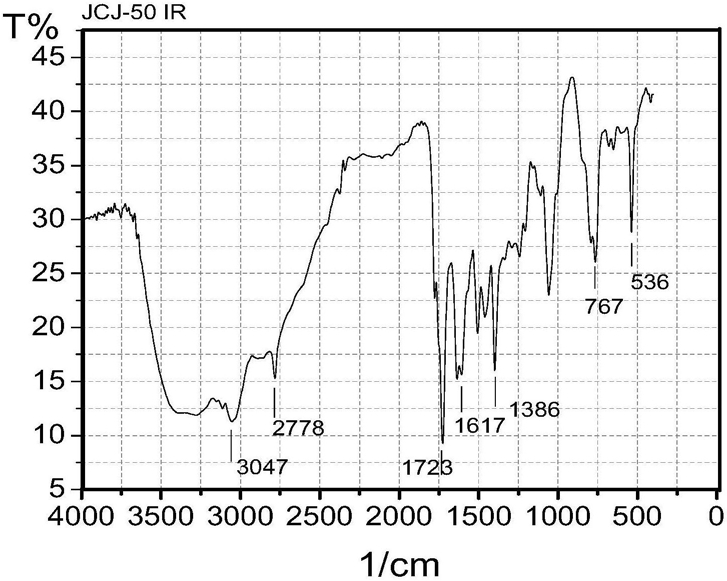

1.一种阳离子型共价有机骨架化合物，具有式I所示结构：

2.权利要求1所述阳离子型共价有机骨架化合物的制备方法，包括以下步骤：在惰性气体保护条件下，将三聚氯氰和4-吡啶醛在第一溶剂中进行亲核取代反应，得到1,3,5-(4-醛基吡啶基)三嗪；

在惰性气体保护且避光的条件下，将所述1,3,5-(4-醛基吡啶基)三嗪和吡咯在第二溶剂中进行聚合反应，得到具有式I所示结构的阳离子型共价有机骨架化合物。

3.根据权利要求2所述的制备方法，其特征在于，所述三聚氯氰和4-吡啶醛的摩尔比为

1:3～5。

4.根据权利要求2所述的制备方法，其特征在于，所述第一溶剂为四氢呋喃和/或乙醚。

5.根据权利要求2所述的制备方法，其特征在于，所述亲核取代反应的温度为60～80℃；所述亲核取代反应的时间为40～60h。

6.根据权利要求2所述的制备方法，其特征在于，所述1,3,5-(4-醛基吡啶基)三嗪和吡咯的摩尔比为1:1～2。

7.根据权利要求2所述的制备方法，其特征在于，所述第二溶剂为酸性溶剂。

8.根据权利要求7所述的制备方法，其特征在于，所述酸性溶剂为甲酸、乙酸和丙酸中的一种或几种的混合物。

9.根据权利要求2所述的制备方法，其特征在于，所述聚合反应的温度为130～150℃；

所述聚合反应的时间为40～60h。
