1.一种钨酸铋/贻贝壳复合光催化材料，其特征在于，所述钨酸铋/贻贝壳复合光催化材料以钨酸铋为载体，贻贝壳纳米材料负载于钨酸铋载体上。

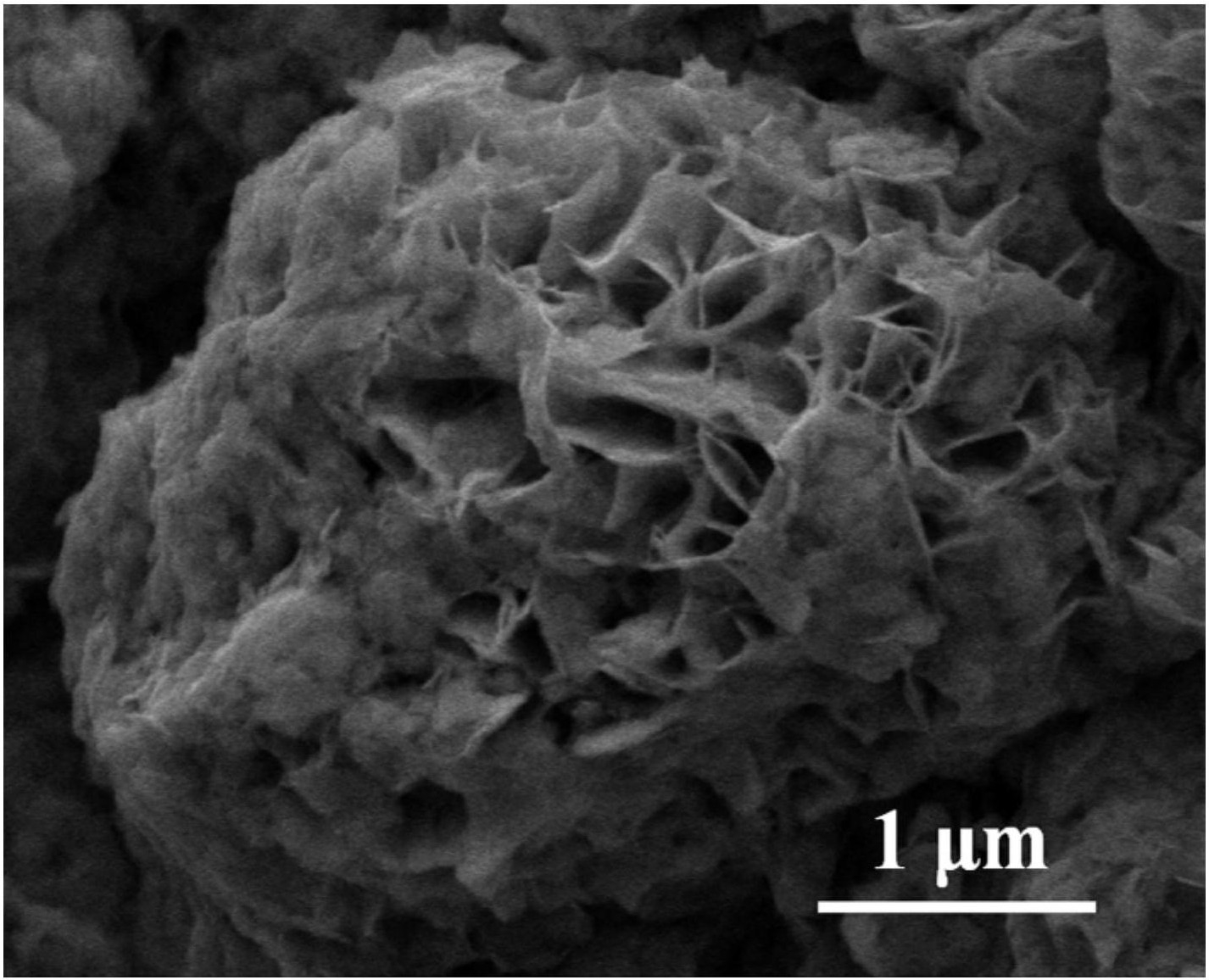

2.根据权利要求1所述的一种钨酸铋/贻贝壳复合光催化材料，其特征在于，所述钨酸铋/贻贝壳复合光催化材料的直径为1-5μm。

3.根据权利要求1所述的一种钨酸铋/贻贝壳复合光催化材料，其特征在于，所述钨酸铋/贻贝壳复合光催化材料中钨酸铋和贻贝壳纳米材料的质量比为1：(0.05-0.2)。

4.一种如权利要求1-3任一所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述制备方法主要为：将贻贝壳纳米材料与铋盐溶液混合，然后与钨酸盐溶液混合得到溶剂热法反应体系溶液，经溶剂热法反应得到产物，产物经煅烧后得到钨酸铋/贻贝壳复合光催化材料。

5.根据权利要求4所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述溶剂热法反应体系溶液中铋盐与钨酸盐摩尔比为(1.5-3)：1。

6.根据权利要求4所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述溶剂热法反应体系溶液中所述贻贝壳纳米材料与铋盐的质量比为(0.01-0.2)：1。

7.根据权利要求4所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述溶剂热法反应的温度为140-160℃，时间为5-10h。

8.根据权利要求7所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述溶剂热法反应的升温速率为0.5-1℃/min。

9.根据权利要求4所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述煅烧的温度为300-500℃，时间为1-3h。

10.根据权利要求4所述的钨酸铋/贻贝壳复合光催化材料的制备方法，其特征在于，所述贻贝壳纳米材料置于修饰剂水溶液中经修饰处理。
