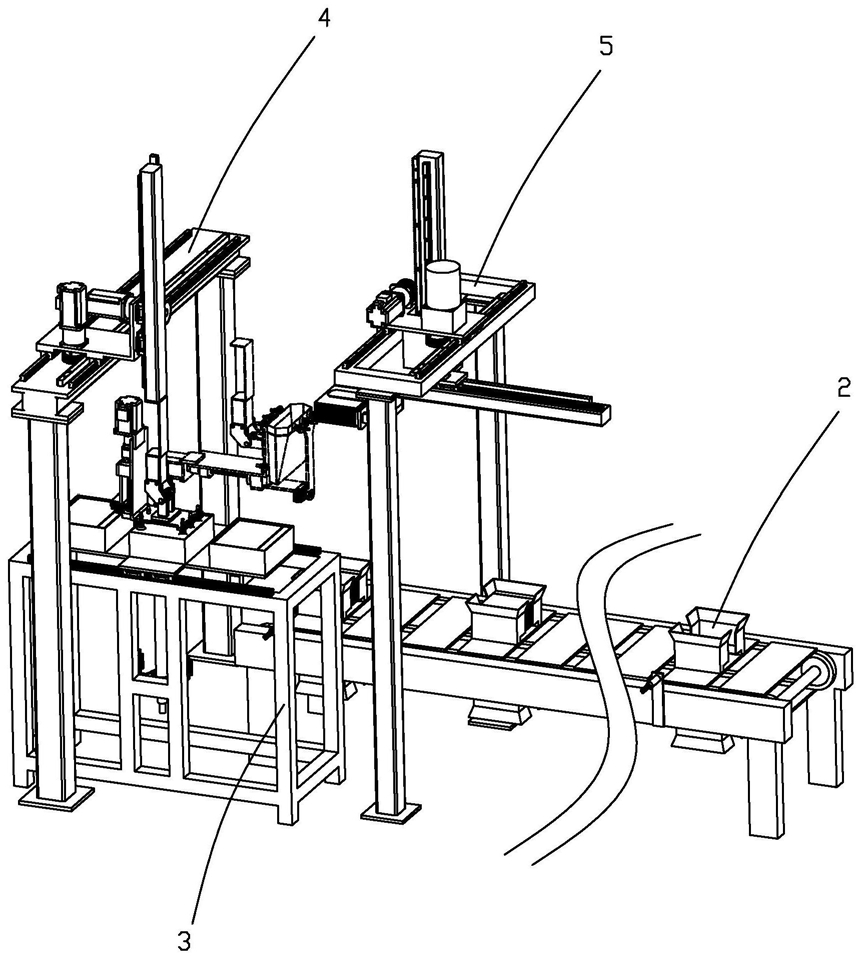

1.包装袋自动拆口装袋装置,其特征在于,包括:
包装袋传送装置(2),其用以接收传送分垛包装袋;
母袋载放装置(3),其设于所述包装袋传送装置(2)左前侧,用以载放装放包装袋的母袋;
母袋抓取拆口装置(4),其设于横跨设置于所述母袋载放装置(3)左上侧,用以抓取母袋且将母袋拆口;
包装袋取放装袋装置(5),其横跨设置于所述包装袋传送装置(2)左上侧,用以夹取分垛包装袋且将分垛包装袋装放于母袋中。
2.根据权利要求1所述的包装袋自动拆口装袋装置,其特征在于:所述母袋抓取拆口装置(4)包括:横跨连接支架(41);
前后驱动机构(42),其设于所述横跨连接支架(41)上侧;
上下驱动机构(43),其设于所述前后驱动机构(42)上,且经所述前后驱动机构(42)驱动而沿所述横跨连接支架(41)纵向方向前后往复运动;
抓取拆口机械手(44),其连接于所述上下驱动机构(43)下端,且经所述上下驱动机构(43)驱动而沿所述横跨连接支架(41)竖直方向上下升降运动。
3.根据权利要求2所述的包装袋自动拆口装袋装置,其特征在于:所述抓取拆口机械手(44)包括:安装板(441),其形状为L形,且其包括水平安装部(4411)和位于所述水平安装部(4411)左侧的竖直安装部(4412);
竖直连接件(442),其设于所述水平安装部(4411)上侧,且其上端与所述上下驱动机构(43)下端相连接;
第一抓取部件(443),其设于所述水平安装部(4411)上,用以抓取母袋;
高度调节机构(444),其设于所述竖直安装部(4412)左侧;
移动连接板(445),其连接于所述高度调节机构(444)下端,且经所述高度调节机构(444)驱动而沿所述高度调节机构(444)竖直方向上下移动;
转动连接板(447),其设于所述移动连接板(445)下侧;
转动驱动机构(446),其设于所述移动连接板(445)与所述转动连接板(447)之间,从动于所述移动连接板(445)上下移动,且用以驱动所述转动连接板(447)转动至位于所述水平安装部(4411)下方;
第二抓取部件(448),其设于所述转动连接板(447)上,且当位于所述第一抓取部件(443)下方时,所述高度调节机构(444)驱动所述移动连接板(445)向下移动,继而所述移动连接板(445)带动所述转动驱动机构(446)及所述转动连接板(447)向下移动,使所述第二抓取部件(448)向下移动的同时与所述第一抓取部件(443)相配合,用以母袋拆口;
角度变换机构(449),其设于所述水平安装部(4411)与所述竖直连接件(442)之间,当母袋拆口工作完毕时,用以驱动所述水平安装部(4411)由水平状态旋转为竖直状态,以使母袋开口朝上。
4.根据权利要求3所述的包装袋自动拆口装袋装置,其特征在于:所述包装袋取放装袋装置(5)包括:横跨支撑支架(51),其横跨设置于所述第二传送装置(22)左侧;
空间线性驱动机构(52),其设于所述横跨支撑支架(51)上;
摆角驱动机构(53),其设于所述空间线性驱动机构(52)上,且经所述空间线性驱动机构(52)驱动而可沿所述横跨支撑支架(51)的纵向方向、横向方向以及竖直方向移动;
取放机械手(54),其设于所述摆角驱动机构(53)左侧,用以取放分垛包装袋,当取放机械手(54)水平夹起分垛包装袋后,所述摆角驱动机构(53)驱动所述取放机械手(54)由水平状态旋转至竖直状态,继而所述空间线性驱动机构(52)带动所述摆角驱动机构(53)以及联动所述取放机械手(54),以使所述取放机械手(54)将所夹取的分垛包装袋放置于经所述抓取拆口机械手(44)拆口的母袋中。
5.根据权利要求4所述的包装袋自动拆口装袋装置,其特征在于:所述角度变换机构(449)和所述摆角驱动机构(53)均包括:竖直运动驱动部件(4000);
运动齿条(4001),其设于所述竖直运动驱动部件(4000)内,且经所述竖直运动驱动部件(4000)驱动而沿所述竖直运动驱动部件(4000)竖直方向上下移动;
第一母接板(4002),其设于所述竖直运动驱动部件(4000)前侧;
第二母接板(4003),其设于所述竖直运动驱动部件(4000)后侧,且与所述第一母接板(4002)形成母接结构;
公接连接件(4004),其与所述母接结构铰接;
转动齿轮(4005),其设于所述公接连接件(4004)上,并与所述运动齿条(4001)相啮合,且经所述运动齿条(4001)带动而转动,继而联动所述公接连接件(4004)摆动。
6.自动包装生产线,其特征在于:包括如权利要求1至5中任一项所述的包装袋自动拆口装袋装置。
7.根据权利要求6所述的自动包装生产线,其特征在于:所述自动包装生产线还包括:包装袋分垛装置(1),其设于所述包装袋传送装置(2)上侧,用以分垛包装袋,以使包装袋分垛输出;
母袋封装卸料装置(6),其设于所述母袋抓取拆口装置(4)与所述包装袋取放装袋装置(5)之间,位于所述包装袋传送装置(2)左后侧,用以封装且卸下装放有分垛包装袋的母袋。
8.根据权利要求7所述的自动包装生产线,其特征在于:所述包装袋分垛装置(1)包括第一分垛装置(11)和设于所述第一分垛装置(11)左侧的第二分垛装置(12);
所述包装袋传送装置(2)包括第一传送装置(21)和设于所述第一传送装置(21)后侧并与所述第一传送装置(21)左右错开设置的第二传送装置(22),所述第一传送装置(21)的右端位于所述第一分垛装置(11)的下侧,所述第二传送装置(22)的右端位于所述第二分垛装置(12)的下侧;
所述自动包装生产线还包括调头堆叠装置(7),所述调头堆叠装置(7)横跨设置于所述第一传送装置(21)和所述第二传送装置(22)上侧,用以夹取所述第一传送装置(21)所传送的分垛包装袋,并将所夹取分垛包装袋旋转调头后再放至于所述第二传送装置(22)所传送的分垛包装袋的上方,以使形成交叉式的分垛包装袋。
9.根据权利要求7所述的自动包装生产线,其特征在于:所述第一分垛装置(11)和所述第二分垛装置(12)均包括:分垛支架(100);
包装袋输入传送带(101),其设于所述分垛支架(100)后侧上部,用以接收输入的包装袋;
分垛箱体(102),其设于所述包装袋输入传送带(101)前侧,且其前侧开设有让位通孔(1021);
伸缩接料机械手(103),其设于所述分垛箱体(102)前侧,且通过所述让位通孔(1021)伸缩进出所述分垛箱体(102)内部;
开合机构(104),其设于所述分垛箱体(102)底部,用以开合所述分垛箱体(102)底部;
所述伸缩接料机械手(103)包括与所述让位通孔(1021)相适配用以接料的接料板(1031),以及设于所述分垛支架(100)前侧的伸缩驱动组件(1032),所述伸缩驱动组件(1032)的动力输出端与所述接料板(1031)相连接,且用以驱动所述接料板(1031)沿所述分垛支架(100)的纵向方向前后伸缩运动;
所述开合机构(104)包括位于所述分垛箱体(102)底部前侧的前侧开合板(1041)、位于所述分垛箱体(102)底部后侧的后侧开合板(1042)、设于所述分垛支架(100)上并与所述前侧开合板(1041)和所述后侧开合板(1042)相连接且用以驱动所述前侧开合板(1041)和所述后侧开合板(1042)相向合拢或相背分开的开合驱动组件(1043)。
10.根据权利要求7所述的自动包装生产线,其特征在于:所述第一传送装置(21)和所述第二传送装置(22)均包括:传送支架(200);
传送运输带(201),其设于所述传送支架(200)上,且沿所述传送支架(200)横向方向循环运动;
载装框体(202),其设于所述传送运输带(201)上,数量为多个,并均从动于所述传送运输带(201)循环运动;
所述载装框体(202)上设有用以载装从所述分垛箱体(102)掉落的分垛包装袋的载装凹槽(2021)以及设于所述载装凹槽(2021)下侧的垫高通槽(2022),所述载装凹槽(2021)上开设有向右贯通其右侧壁以及向下贯通所述垫高通槽(2022)的贯通开口(20211);
所述调头堆叠装置(7)包括:
横跨安装支架(71),其横跨所述第一传送装置(21)和所述第二传送装置(22);
纵向驱动机构(72),其设于所述横跨安装支架(71)上侧;
升降驱动机构(73),其连接于所述纵向驱动机构(72)上,且经所述纵向驱动机构(72)驱动而沿所述横跨安装支架(71)纵向方向往复运动;
旋转调头驱动部件(74),其连接于所述升降驱动机构(73)下侧,且受所述升降驱动机构(73)驱动而沿所述横跨安装支架(71)竖直方向上下升降运动;
伸缩夹取机械手(75),其连接于所述旋转调头驱动部件(76)下侧,并与所述垫高通槽(2022)和所述贯通开口(20211)相配合,用以伸缩夹取位于所述载装凹槽(2021)内的分垛包装袋,待夹取完毕后,经所述旋转调头驱动部件(74)驱动而将所夹分垛包装袋旋转调头;
所述母袋封装卸料装置(6)包括:
安装支撑支架,其位于所述第二传送装置(22)左后侧;
夹持机械手(61),其设于所述安装支撑支架的上侧,用以夹持所述抓取拆口机械手(44)所夹持的装放有分垛包装袋的开口母袋;
往复运动驱动机构(62),其设于所述安装支撑支架与所述夹持封装机械手(61)之间,用以驱动所述夹持封装机械手(61)沿所述安装支撑支架纵向方向往复运动;
封装机构(63),其设于所述安装支撑支架后上侧,且其包括位于所述安装支撑支架左侧的左压合组件(631)和位于所述安装支撑支架右侧的右压合组件(632),当所述往复运动驱动机构(62)驱动所述夹持机械手(61)向所述左压合组件(631)与所述右压合组件(632)之间运动时,所述左压合组件(631)与所述右压合组件(632)沿所述安装支撑支架横向方向相向运动,用以压合封口装放有分垛包装袋的开口母袋;
导向机构(64),其设于所述封装机构(63)前侧,用以导向所述夹持封装机械手(61)所夹持装放有交叉式分垛包装袋的开口母袋移动进入所述封装机构(63);
接料组件(65),其设于封装机构(62)后下侧,用以接收完成封装的包装袋。
