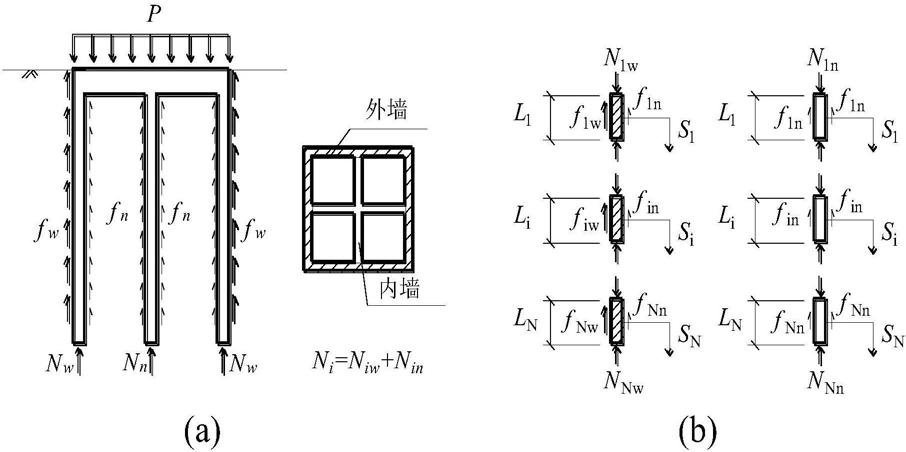

1.一种软土地基格栅式地下连续墙桥梁基础沉降计算方法，其特征在于，包括以下步骤：步骤1：按计算精度要求，将不包括承台的格栅式地下连续墙墙体部分划分为N个单元，保证各天然土层的分界面亦为墙体单元的分界面；假定第i个单元的厚度为Li，其中点的位移为Si，单元底部闭合墙的轴向力为Ni，则：Ni-1＝Ni+fiwuwLi+finunLi (i＝1，2，…，N)    (1)式中，Ep为格栅式地连墙弹性模量；uw为格栅式地连墙外侧周长；un为格栅式地连墙内侧周长；Ap为格栅式地连墙截面面积；N为地下连续墙所划分的单元个数；

步骤2：假定墙端产生一微小的不等于零的位移Sb，根据位移协调原则，墙端位移Sb和墙端土位移wb相等，墙端土体荷载传递函数采用双曲线模型，其函数表达式为：式中，nb为单位端阻力；Sb为墙端位移；

上式中fb、gb为待定的双曲线计算参数，fb与gb可表示为：式中，Gb为墙端土体的剪切模量；vb为墙端土体的泊松比；在求解时，r0可取为较短外边长；Rb为端阻破坏比，可取0.7～0.8；nbu为墙端土单位极限承载力；

由此，可求出第N单元底部轴力Nb为：

步骤3：假定墙端第N单元中点截面的位移为SN，据此计算基础的外侧摩阻力与内侧摩阻力，格栅式地下连续墙外侧摩阻力遵循双折线荷载传递法则，其函数表达式为：式中，fw(z)为深度z处的外摩阻力值，Ks为格栅式地连墙外墙剪切刚度系数，S(z)为深度z处墙-土相对位移，fwu为极限外摩阻力值，Su为发挥极限侧摩阻力时所需的相对位移；

相对于桩基而言，格栅式地下连续墙的沉降扩展面为椭圆形，因此其剪切刚度系数Ks表达式为：式中，am为剪切变形可忽略的范围，可取为3.5a0；a0为地连墙外侧长边长，b0为地连墙外侧短边长；λ为修正系数，可取为0～0.4；当0.5

基础内侧摩阻力fn可由如下公式求得：

式中，S为墙-土相对位移；fw为外摩阻力值；ψ为折减系数，根据格室数目的多少，可取

0.5～1.0，n为等效剪切刚度比；

此时，依据步骤1所得递推公式，可求出第N单元顶部轴力NN-1与墙端N单元中间点的弹性变形ΔSN为：步骤4：将Sb与ΔSN相加，重新计算得到第N单元中点截面处的位移SN′；校核计算值SN′与步骤3中假定SN是否相符，当不满足收敛性要求时，重复步骤2～4，直到前后两次迭代误差达到要求精度；

步骤5：往上推移一个单元，按上述步骤计算第N-1单元，依次逐个向上推移，直到墙顶处第1单元，即可求得墙顶轴力N0及相应的墙顶沉降S0；

步骤6：校核N0与墙顶荷载P是否接近，如果|N0-P|≤ε不满足，则调整墙端位移Sb：当N0＞P时，逐步增大墙端位移；当N0＜P时，逐渐减小墙端位移，重复上述步骤，直到迭代计算满足计算精度为止；

步骤7：重复步骤2～6，进行下一荷载等级的计算，最后可算出整个加载过程中，基础的Q-s(荷载-沉降)曲线、侧摩阻力分布，桩身轴向力分布。

2.根据权利要求1所述的方法，其特征在于，所述等效剪切刚度比n为：其中，ai为格栅式地连墙边长系数，ai＝L/0.14，L为基础最短内边长，H为基础深度，z为计算位置深度。
