专利号: 201711064487X
申请人: 成都大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

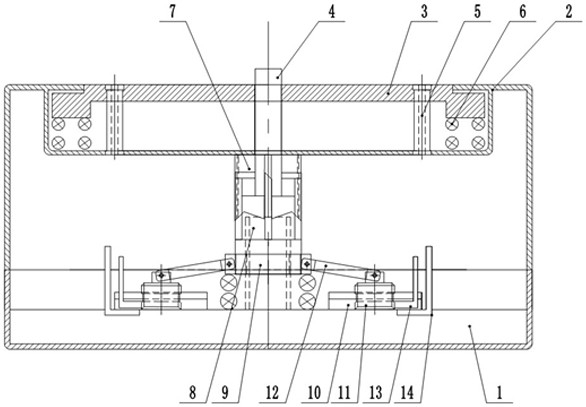

1.一种机械式弹力安全插座,包括插座上座和插座底座,其特征在于:所述插座上座连接有推杆,且在推杆两侧设置有插头插孔,并在推杆下部连接有棘爪;所述插座底座上设置有与棘爪适配的棘轮柱,且在棘轮柱上滑动连接有套筒,棘轮柱两侧设置有滑动机构,滑动机构通过摆杆铰接到套筒上;所述滑动机构上连接有活动铜片,并在插座底座上安装有固定铜片;

所述滑动机构包括滑轨和滑块,滑块与摆杆一端铰接,且在滑块上固定连接活动铜片;

所述活动铜片和固定铜片均为L型,且活动铜片与固定铜片之间形成铜片插槽。

2.根据权利要求1所述的机械式弹力安全插座,其特征在于:所述插头插孔下方连接有导向槽,导向槽开口对齐到活动铜片与固定铜片之间。

3.根据权利要求1所述的机械式弹力安全插座,其特征在于:所述插座上座包括插座上盖和端盖,插座上盖与插座底座相互对合,且端盖卡接在插座上盖内。

4.根据权利要求3所述的机械式弹力安全插座,其特征在于:所述端盖与插座上座之间设置有活动腔室。

5.根据权利要求4所述的机械式弹力安全插座,其特征在于:所述活动腔室内设置有多个复位小弹簧,复位小弹簧两端分别抵在端盖底部和插座上座。

6.根据权利要求1所述的机械式弹力安全插座,其特征在于:所述套筒与插座底座之间设置有复位大弹簧,复位大弹簧一端抵在插座底座上。

7.根据权利要求1所述的机械式弹力安全插座,其特征在于:所述推杆穿过插座上盖并伸出在端盖外。
