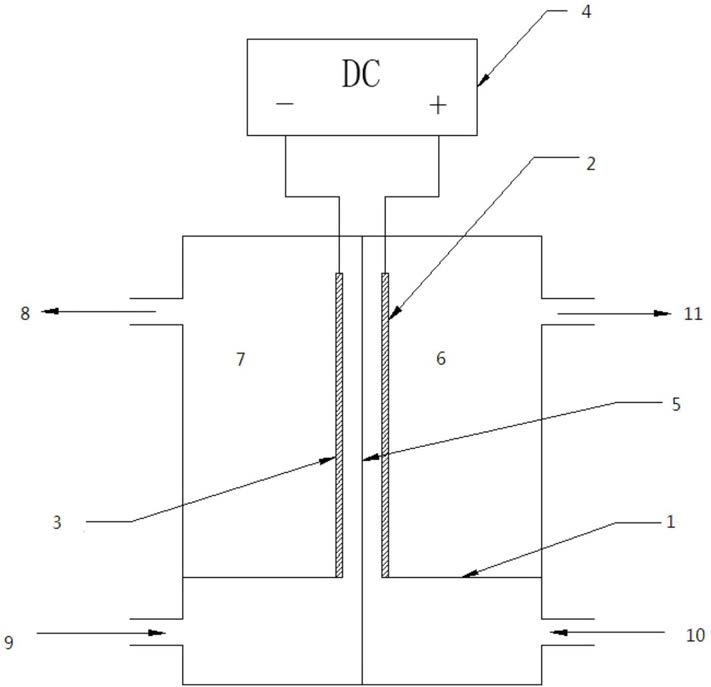

1.一种含氯代有机污染物废水电催化还原脱氯的方法，其特征在于：将石墨电极和C‑Pd‑Ag/g‑C3N4复合电极分别置入阳极室和阴极室，阳极室和阴极室之间用阳离子透过膜隔开，将电解质和预处理后的含氯代有机污染物的废水分别置入阳极室和阴极室，接通直流电源进行电解，电压为1.5～7.0V；

所述C‑Pd‑Ag/g‑C3N4复合电极以石墨电极为基体，采用旋涂和热处理工艺将石墨态氮化碳载银Ag/g‑C3N4固定在所述石墨电极表面，再将金属钯丝以螺旋状态等距离镶嵌在所述石墨电极表面；

所述采用旋涂和热处理工艺将石墨态氮化碳载银Ag/g‑C3N4固定在所述石墨电极表面的方法为：

(1)将石墨态氮化碳与AgNO3溶于甲醇中，比例为石墨态氮化碳∶AgNO3∶甲醇＝200～

400mg∶16～32mg∶5～10ml；将所得溶液置于超声仪中进行超声分散处理至固体完全溶解，超声功率为1000W，得到g‑C3N4‑AgNO3甲醇旋涂液；

(2)将石墨基材分别置于丙酮、去离子水、无水乙醇中各进行超声处理30min，超声功率为800W，再将处理后的石墨基材置于马弗炉中，在300～400℃下低温煅烧30min；

(3)将步骤(2)预处理过的石墨基材置于旋涂机中，旋涂步骤(1)所述旋涂液，滴速为

200μL/min，转速为1000rpm，旋涂时间为30s；

(4)将步骤(3)旋涂覆膜后的石墨基材静置至甲醇溶剂挥发后置于马弗炉中，在N2氛围中，500℃温度煅烧2h，即可得到所述固定有Ag/g‑C3N4的石墨电极。

2.根据权利要求1所述的一种含氯代有机污染物废水电催化还原脱氯的方法，其特征在于，所述石墨态氮化碳制备方法为：将单氰胺置于坩埚中,在马弗炉中升温至550℃煅烧

4h,得到淡黄色粉末即为所述石墨态氮化碳。

3.根据权利要求1所述的一种含氯代有机污染物废水电催化还原脱氯的方法，其特征在于：所述金属钯丝在石墨电极表面的镶嵌距离为1～3mm。

4.根据权利要求1所述的一种含氯代有机污染物废水电催化还原脱氯的方法，其特征在于，所述含氯代有机污染物的废水的预处理方法为：在所述含氯代有机污染物的废水中分别按照质子比1∶0.4添加H2SO4、按浓度30～100mmol/L添加Na2SO4配置电解液。

5.根据权利要求4所述的一种含氯代有机污染物废水电催化还原脱氯的方法，其特征在于，所述质子比是指所述含氯代有机污染物的废水中氯代有机污染物氯原子摩尔数与所添加H2SO4中氢原子摩尔数的比值。

6.根据权利要求1所述的一种含氯代有机污染物废水电催化还原脱氯的方法，其特征在于，所述含氯代有机污染物的废水，包括纸浆元素氯CEH漂白废水、无元素氯ECF漂白废水或其他含氯酚类废水。
