1.一种聚苯胺复合铋酸锌纳米棒的制备方法，其特征在于，所述制备方法如下：以铋酸钠、乙酸锌和聚苯胺作为原料，氩气作为载气，首先将铋酸钠与乙酸锌混合均匀，然后将铋酸钠与乙酸锌的混合粉末置于刚玉管反应容器的高温区，聚苯胺置于刚玉管反应容器的低温区，并密封反应容器，将高温区加热至1200～1400℃、低温区加热至200～

300℃，保温12～24h，氩气流速为100～200cm3/min，从而在刚玉管末端水冷端表面得到了聚苯胺复合铋酸锌纳米棒；

所述铋酸钠与乙酸锌的摩尔比为38:1；

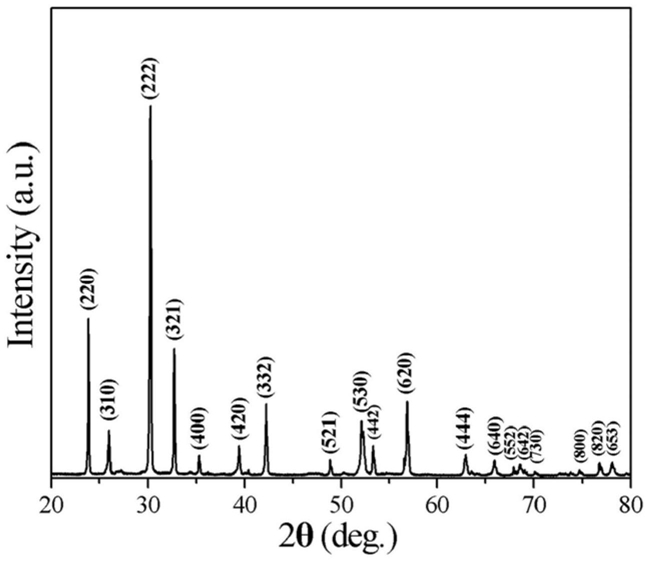

所述聚苯胺的重量占铋酸钠、乙酸锌重量的15～30％。
