专利号: 2017110718303
申请人: 广东大粤新能源科技股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

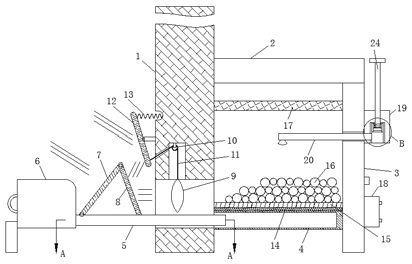

1.一种太阳能炕,包括墙体(1)、炕板(2)和三个炕帮(3),炕板(2)和三个炕帮(3)搭成炕台,且炕台与墙体(1)相连接,其特征在于:所述炕台的内腔下端连接有收纳盒(4),所述收纳盒(4)靠近墙体(1)的一端呈敞口状,收纳盒(4)的前后内壁滑动连接有拉杆(5),所述墙体(1)开设有通孔,所述拉杆(5)向外的一端穿过收纳盒(4)和通孔连接有密封板(6),两个所述拉杆(5)相向一端的中部开设有滑槽(51),所述滑槽(51)内滑动连接有滑块(52),拉杆(5)的上端开设有与滑槽(51)连通的螺纹孔(53),滑块(52)通过螺杆穿过螺纹孔(53)与拉杆(5)固定连接,两个所述滑块(52)通过第二直杆(81)相连接,所述第二直杆(81)上转动套接有第一平面镜(8)的一端,第一平面镜(8)的另一端通过销钉转动连接有太阳能板(7),所述太阳能板(7)的另一端转动插接有第一直杆(71),所述第一直杆(71)的两端与两个拉杆(5)靠近密封板(6)的一侧固定连接,所述墙体(1)位于通孔的上端开设有第一凹槽,第一凹槽的顶壁连接有定滑轮(10),定滑轮(10)上绕有拉绳(11),所述拉绳(11)的一端连接有位于第一凹槽内的凸透镜(9),所述拉绳(11)的另一端穿过墙体(1)到达墙体(1)的外部连接有第二平面镜(12)的一端,第二平面镜(12)的中部转动连接支杆的一端,支杆的另一端与墙体(1)固定连接,所述第二平面镜(12)的上端连接有第一弹簧(13),第一弹簧(13)的另一端连接在墙体(1)上开设的第二凹槽内,所述收纳盒(4)的上端连接有隔热棉(14),所述隔热棉(14)的上端连接有加热盘管(15),所述加热盘管(15)的上端放置有多个卵石(16),所述炕台的内腔连接有位于卵石(16)上方的石棉网(17),所述炕帮(3)的外侧壁连接有蓄电池(18)和开关。

2.根据权利要求1所述的一种太阳能炕,其特征在于:所述炕帮(3)的外侧壁连接有水箱(19),所述水箱(19)的内底壁连接有第一套筒(21),所述第一套筒(21)的侧壁下端连通有水管(20),水管(20)的另一端穿过水箱(19)的侧壁和炕帮(3)到达炕台的内腔连接有喷头,且水管(20)位于卵石(16)和石棉网(17)之间,所述第一套筒(21)的内部连接有第二套筒(22),第二套筒(22)内活动连接有活塞(23),所述活塞(23)的上端连接有压杆(24),压杆(24)的另一端穿过水箱(19)到达水箱(19)的外部,所述压杆(24)位于第二套筒(22)内的一端环绕有第二弹簧(25),第二弹簧(25)的一端与活塞(23)连接,第二弹簧(25)的另一端与第二套筒(22)的内壁连接。

3.根据权利要求1所述的一种太阳能炕,其特征在于:所述太阳能板(7)和第一平面镜(8)的长度之和小于拉杆(5)的长度。

4.根据权利要求1所述的一种太阳能炕,其特征在于:所述密封板(6)远离拉杆(5)的一侧连接有拉手,密封板(6)的侧壁连接有位于拉手下方的垫板。

5.根据权利要求1所述的一种太阳能炕,其特征在于:所述凸透镜(9)的高度小于第一凹槽的深度。

6.根据权利要求1所述的一种太阳能炕,其特征在于:所述隔热棉(14)由硅酸铝和岩棉板按质量比为7:3的比例混合而成。

7.根据权利要求1所述的一种太阳能炕,其特征在于:所述密封板(6)的周向套接有密封圈,密封板(6)靠近拉杆(5)一侧的上端呈倒角结构。

8.根据权利要求1所述的一种太阳能炕,其特征在于:所述压杆(24)位于外部的一端与炕板(2)位于同一水平面上。

9.根据权利要求1所述的一种太阳能炕,其特征在于:所述第二平面镜(12)的两端呈圆弧状结构。
