专利号: 2017110737893
申请人: 俞周萍
专利类型:发明专利
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

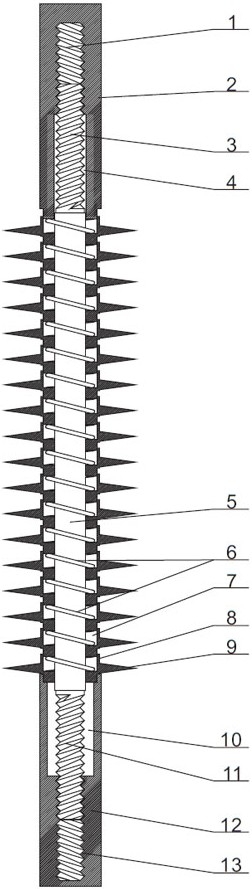

1.一种油条面的切片装置,包括杆体(5)、一端手柄杆(2)、切刀、弹簧(6)和另一端手柄杆(12),其特征是:切刀的套环(8)外缘中部设有环形刀片(9),所述套环(8)内孔(17)中部至套环(8)的一侧设有扩径段(7),在套环(8)的另一侧外缘设有缩经段(16);杆体(5)的两端分别设有螺杆A(3)和螺杆B(11),多个切刀套环(8)的内孔(17)套在杆体(5)中部的光杆上,所述多个切刀套环(8)的扩径段(7)朝向同一方向,每一套环(8)的扩径段(7)中分别设有弹簧(6),套环(8)的缩经段(16)插在相邻套环(8)的扩径段(7)形成对内孔(17)中弹簧(6)的挤压,一端手柄杆(2)一侧壁中部设置的螺孔A(1)连接杆体(5)一端的螺杆A(3),所述一端手柄杆(2)的一侧壁螺孔A(1)外缘插在杆体(5)一端最外部切刀的内孔(17)中;另一端手柄杆(12)一侧壁中部设置的螺孔B(13)连接杆体(5)另一端的螺杆B(11),所述另一端手柄杆(12)一侧壁的螺孔B(13)与外缘之间顶在杆体(5)另一端最外部切刀的套环(8)另一侧面上;由一端手柄杆(2)和另一端手柄杆(12)的距离远近调节弹簧(6)的松紧,进一步获取切刀与相邻切刀之间的间距。

2.根据权利要求1所述的油条面的切片装置,其特征是:在一端手柄杆(2)的一侧壁中部设有光孔A(4),螺孔A(1)设置在光孔A(4)的孔底中部。

3.根据权利要求2所述的油条面的切片装置,其特征是:在一端手柄杆(2)光孔A(4)外孔口处的外缘面设有缩经端(14),由所述缩经端(14)与光孔A(4)之间形成的环形插在杆体(5)一端最外部切刀的内孔(17)中。

4.根据权利要求1所述的油条面的切片装置,其特征是:在另一端手柄杆(12)的一侧壁中部设有光孔B(10),螺孔B(13)设置在光孔B(10)的孔底中部。

5.根据权利要求4所述的油条面的切片装置,其特征是:在另一端手柄杆(12)光孔B(10)靠近一侧壁上设有扩口(15),所述扩口(15)与光孔B(10)之间形成的台阶顶在切刀的套环(8)另一侧面上。

6.根据权利要求1所述的油条面的切片装置,其特征是:所述一端手柄杆(2)和另一端手柄杆(12)的外缘面上分别设有环绕排列防滑的凸起条或凹陷槽。

7.根据权利要求1所述的油条面的切片装置,其特征是:螺杆A(3)和螺杆B(11)的直径相对于杆体(5)略小。

8.根据权利要求1所述的油条面的切片装置,其特征是:所述环形刀片(9)为“V”字形结构。
