专利号: 2017110767282
申请人: 郑招才
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

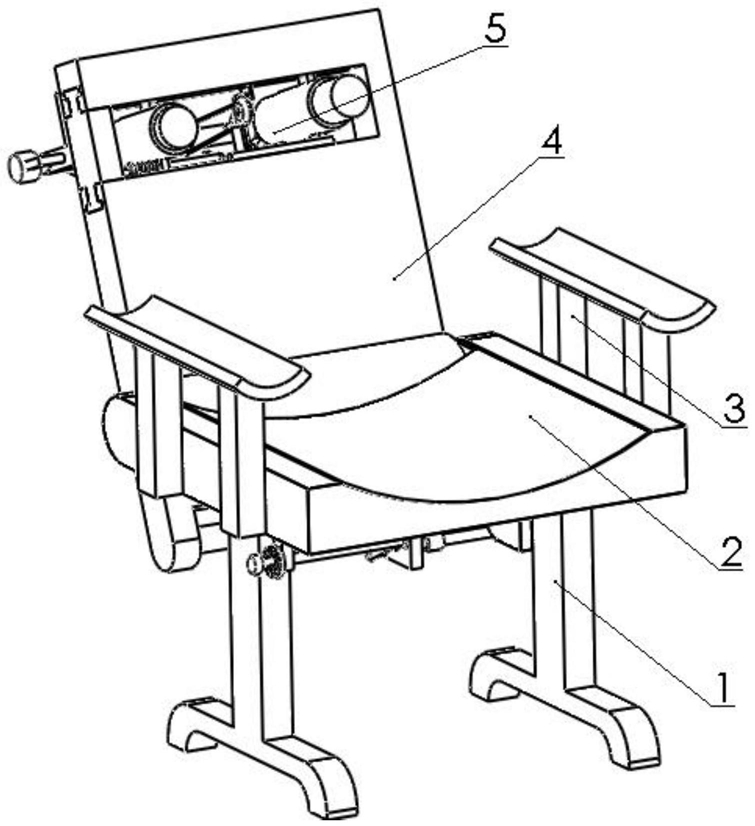

1.一种舒缓肩颈疲劳的按摩椅,包括支撑腿(1)、椅面(2)、扶手(3)、椅背(4)和捶打按摩组件(5),其特征在于:所述的两个支撑腿(1)对称焊接在椅面(2)的下端,两个扶手(3)通过紧固螺钉对称连接在椅面(2)的左右两端,椅背(4)铰接在椅面(2)的后端,捶打按摩组件(5)滑动连接在椅背(4)的上端,椅面(2)和扶手(3)的上端分别设置有弧形凹槽,弧形凹槽内粘接有海绵垫。

2.根据权利要求1所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的椅面(2)上设置有铰接板(2-1)、转动盘(2-2)、第一联动杆(2-3)、连杆(2-4)、扇形盘(2-5)、转杆定位板(2-6)和转杆(2-7),椅面(2)的下端对称焊接有两个铰接板(2-1),两个铰接板(2-1)上分别铰接有一个转动盘(2-2),左端的转动盘(2-2)的上端为弧形结构,转动盘(2-2)上端的弧形结构上设置有齿轮齿,两个转动盘(2-2)之间固定连接有第一联动杆(2-3),连杆(2-4)的前端转动连接在第一联动杆(2-3)上,左端的铰接板(2-1)上转动连接有扇形盘(2-5),扇形盘(2-5)上设置有齿轮齿,扇形盘(2-5)与转动盘(2-2)啮合,椅面(2)下端的左端焊接有转杆定位板(2-6),转杆(2-7)的左端转动连接在转杆定位板(2-6)上,转杆(2-7)的右端焊接在扇形盘(2-5)的前端。

3.根据权利要求2所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的转杆定位板(2-6)上设置有角度定位盘(2-6-1)、水平槽(2-6-2)和竖直槽(2-6-3),转杆定位板(2-6)的左端焊接有角度定位盘(2-6-1),角度定位盘(2-6-1)的左端环绕设置有多个水平槽(2-6-

2),多个水平槽(2-6-2)的右端均设置有竖直槽(2-6-3),角度定位盘(2-6-1)左端中间设置有圆形槽,圆形槽、水平槽(2-6-2)和竖直槽(2-6-3)相连通。

4.根据权利要求3所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的转杆(2-7)上设置有旋钮盘(2-7-1)、卡接杆(2-7-2)、提拉板(2-7-3)、拉紧弹簧(2-7-4)、提拉杆(2-7-

5)、固定板(2-7-6)和提拉盘(2-7-7),转杆(2-7)转动连接在角度定位盘(2-6-1)的圆形槽内,转杆(2-7)的左端焊接有旋钮盘(2-7-1),转杆(2-7)上焊接有固定板(2-7-6),提拉杆(2-7-5)间隙配合在固定板(2-7-6)内,提拉杆(2-7-5)的上端焊接有提拉盘(2-7-7),提拉杆(2-7-5)的下端焊接有提拉板(2-7-3),提拉板(2-7-3)上焊接有卡接杆(2-7-2),卡接杆(2-7-2)卡接在其中一个竖直槽(2-6-3)内形成间隙配合,提拉板(2-7-3)和固定板(2-7-6)之间的提拉杆(2-7-5)上套接有拉紧弹簧(2-7-4)。

5.根据权利要求2所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的椅背(4)上设置有半圆形铰接柱(4-1)、第二联动杆(4-2)、矩形滑槽(4-3)、T型槽(4-4)、T型挡块(4-

5)、左转轴支架(4-6)、定位卡件(4-7)、右转轴支架(4-8)、电机架(4-9)、电机(4-10)和空心转轴(4-11),椅背(4)的下端设置有半圆形铰接柱(4-1),椅背(4)通过半圆形铰接柱(4-1)铰接在椅面(2)的后端,椅背(4)的下端固定连接有第二联动杆(4-2),连杆(2-4)的后端转动连接在第二联动杆(4-2)上,椅背(4)的上端设置有矩形滑槽(4-3),矩形滑槽(4-3)的上下两端分别设置有一个T型槽(4-4),矩形滑槽(4-3)的左端通过紧固螺钉固定连接有T型挡块(4-5),矩形滑槽(4-3)的上端焊接有定位卡件(4-7),左转轴支架(4-6)和右转轴支架(4-

8)对称焊接在椅背(4)后端的上端,左转轴支架(4-6)上焊接有电机架(4-9),电机(4-10)通过紧固螺钉固定连接在电机架(4-9)上,空心转轴(4-11)固定连接在电机(4-10)的电机转轴上。

6.根据权利要求5所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的定位卡件(4-7)包括插柱后定位板(4-7-1)、插柱前定位板(4-7-2)、插柱(4-7-3)、圆形挡板(4-7-4)、卡接弹簧(4-7-5)、定位滑槽(4-7-6)和L型卡接板(4-7-7),L型卡接板(4-7-7)的上端焊接在矩形滑槽(4-3)上,L型卡接板(4-7-7)中间设置有定位滑槽(4-7-6),插柱后定位板(4-7-

1)和插柱前定位板(4-7-2)均焊接在L型卡接板(4-7-7)上,插柱(4-7-3)插接在插柱后定位板(4-7-1)和插柱前定位板(4-7-2)之间,插柱(4-7-3)的前端设置为半球形结构,插柱(4-

7-3)上焊接有圆形挡板(4-7-4),圆形挡板(4-7-4)位于插柱后定位板(4-7-1)和插柱前定位板(4-7-2)之间,插柱后定位板(4-7-1)和圆形挡板(4-7-4)之间的插柱(4-7-3)上套接有卡接弹簧(4-7-5),由插柱后定位板(4-7-1)、插柱前定位板(4-7-2)、插柱(4-7-3)、圆形挡板(4-7-4)和卡接弹簧(4-7-5)组成的组件共有两组,两组组件分别对称焊接在L型卡接板(4-7-7)的前后两端。

7.根据权利要求6所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的捶打按摩组件(5)包括锤头组件(5-1)、往复控制组件(5-2)、捶打控制组件(5-3)和皮带(5-4),往复控制组件(5-2)固定连接在两个锤头组件(5-1)的下端,往复控制组件(5-2)的下端滑动连接在上端的T型槽(4-4)内,两个锤头组件(5-1)的上端滑动连接在上端的T型槽(4-4)内,捶打控制组件(5-3)铰接在锤头组件(5-1)的后端,捶打控制组件(5-3)和往复控制组件(5-2)之间连接有皮带(5-4),锤头组件(5-1)滑动连接在右转轴支架(4-8)和空心转轴(4-11)上。

8.根据权利要求7所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的锤头组件(5-1)包括锤打柱筒(5-1-1)、上T型滑块(5-1-2)和捶打柱(5-1-3),锤打柱筒(5-1-1)为空心结构,锤打柱筒(5-1-1)的上端焊接有上T型滑块(5-1-2),上T型滑块(5-1-2)滑动连接在上端的T型槽(4-4)内,捶打柱(5-1-3)的前端为半球形结构,捶打柱(5-1-3)滑动连接在锤打柱筒(5-1-1)内,锤打柱筒(5-1-1)后端的上下两端分别对称设置有一个矩形槽,所述的锤头组件(5-1)共有两组。

9.根据权利要求8所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的往复控制组件(5-2)包括右T型滑块(5-2-1)、右齿条(5-2-2)、齿轮轴(5-2-3)、齿轮(5-2-4)、驱动轴(5-

2-5)、水平锥齿轮(5-2-6)、左T型滑块(5-2-7)、右齿条(5-2-8)、推离挡块(5-2-9)、复位挡块(5-2-10)、T型滑板(5-2-11)、支撑架(5-2-12)、支撑轴(5-2-13)、皮带轮(5-2-14)、主动锥齿轮(5-2-15)、滑杆(5-2-16)、限位盘(5-2-17)和复位弹簧(5-2-18),T型滑块(5-2-1)的前端焊接有右齿条(5-2-2),齿轮轴(5-2-3)转动连接在下端的T型槽(4-4)中间,齿轮轴(5-

2-3)的上端固定链接有齿轮(5-2-4),驱动轴(5-2-5)的下端固定连接在齿轮(5-2-4)上,驱动轴(5-2-5)的上端固定连接有水平锥齿轮(5-2-6),齿轮(5-2-4)的前端与右齿条(5-2-2)啮合,左T型滑块(5-2-7)的后端焊接有右齿条(5-2-8),右齿条(5-2-8)的上端焊接有推离挡块(5-2-9),复位挡块(5-2-10)固定连接在右齿条(5-2-8)的右端,T型滑板(5-2-11)的上端滑动连接在定位滑槽(4-7-6)内,支撑架(5-2-12)固定连接在T型滑板(5-2-11)上,支撑架(5-2-12)的左端焊接有支撑轴(5-2-13),皮带轮(5-2-14)和主动锥齿轮(5-2-15)转动连接在支撑轴(5-2-13)上,皮带轮(5-2-14)和主动锥齿轮(5-2-15)为一体结构,水平锥齿轮(5-2-6)与主动锥齿轮(5-2-15)啮合,齿轮(5-2-4)的后端与右齿条(5-2-8)啮合,右T型滑块(5-2-1)和左T型滑块(5-2-7)均滑动连接在下端的T型槽(4-4)内,左T型滑块(5-2-7)上转动连接有滑杆(5-2-16),滑杆(5-2-16)的左端焊接在T型挡块(4-5)上,滑杆(5-2-16)的左端焊接有限位盘(5-2-17),限位盘(5-2-17)与左T型滑块(5-2-7)之间的滑杆(5-2-16)上套接有复位弹簧(5-2-18),右T型滑块(5-2-1)和左T型滑块(5-2-7)的上端均焊接在两个锤打柱筒(5-1-1)上。

10.根据权利要求9所述的一种舒缓肩颈疲劳的按摩椅,其特征在于:所述的捶打控制组件(5-3)包括右转轴(5-3-1)、右驱动转盘(5-3-2)、空心轴(5-3-3)、皮带滑轮(5-3-4)、实心轴(5-3-5)、左驱动转盘(5-3-6)、左转轴(5-3-7)、右驱动杆(5-3-8)和左驱动杆(5-3-9),右转轴(5-3-1)的右端滑动连接在转轴支架(4-8)上,右转轴(5-3-1)的左端焊接有一个右驱动转盘(5-3-2),空心轴(5-3-3)的右端焊接有一个右驱动转盘(5-3-2),两个右驱动转盘(5-3-2)的前端转动连接有右驱动杆(5-3-8),空心轴(5-3-3)上固定连接有皮带滑轮(5-3-

4),皮带滑轮(5-3-4)的左右两端设置有挡环,实心轴(5-3-5)滑动连接在空心轴(5-3-3)内,实心轴(5-3-5)的左端焊接有一个左驱动转盘(5-3-6),左转轴(5-3-7)的右端焊接有一个左驱动转盘(5-3-6),两个左驱动转盘(5-3-6)的后端转动连接有左驱动杆(5-3-9),左转轴(5-3-7)的左端滑动连接在空心转轴(4-11)内,右驱动杆(5-3-8)和左驱动杆(5-3-9)的前端分别铰接在两个捶打柱(5-1-3)的后端,皮带轮(5-2-14)和皮带滑轮(5-3-4)之间连接有皮带(5-4)。
