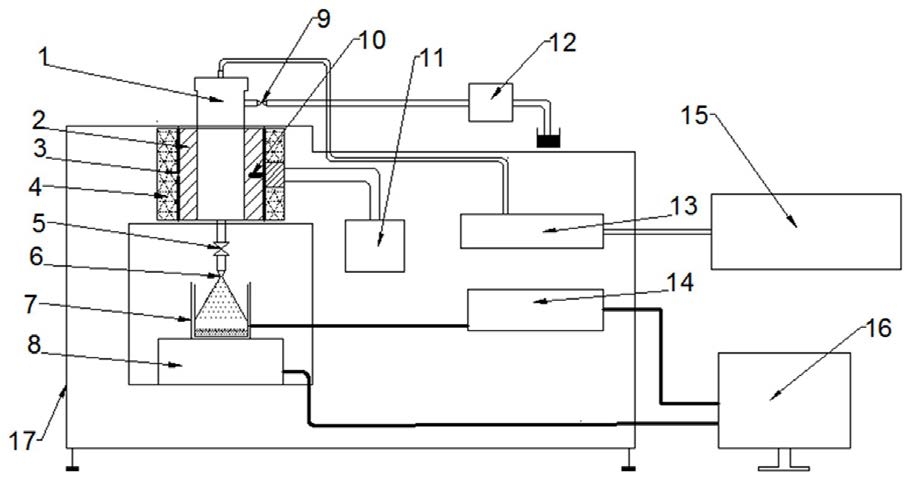

1.一种液体喷射静电积累量测试装置，其特征在于：包括液体喷射系统、温度控制系统和静电测试系统；所述液体喷射系统包括不锈钢压力储罐（1）、进料蠕动泵（12）、料液瓶、无油空压机（15）、精密数显点胶机（13）以及喷嘴（6），不锈钢压力储罐（1）、进料蠕动泵（12）、料液瓶之间通过管路和第二阀门（9）连接，料液瓶用来盛放待测液体，通过进料蠕动泵（12）调节进料速率将待测液体泵入到不锈钢压力储罐（1）内，无油空压机（15）、精密数显点胶机（13）、不锈钢压力储罐（1）之间通过导气管路连接，无油空压机（15）为整个液体喷射系统提供高压空气源，精密数显点胶机（13）精确控制不锈钢压力储罐内液体的喷射压力和喷射时间，不锈钢压力储罐（1）、喷嘴（6）之间通过管路和第一阀门（5）连接，不锈钢压力储罐（1）内的液体通过喷嘴（6）喷射到法拉第筒（7）中；所述温度控制系统包括导热铝套筒（2）、电加热带（3）、保温矿棉（4）、热电偶（10）、数显温控仪（11），不锈钢压力储罐（1）置于导热铝套筒（2）内，导热铝套筒（2）外侧安装电加热带（3），电加热带（3）外侧包裹一层保温矿棉（4），热电偶（10）插入导热铝套筒（2）内反馈温度，数显温控仪（11）控制电加热带（3）的电功率大小，对不锈钢压力储罐（1）进行升温控制；所述静电测试系统包括法拉第筒（7）、数字电荷仪（14）、电子天平（8）、计算机（16），法拉第筒（7）放置于电子天平上（8），用于收集经喷嘴喷射出的液体，电子天平（8）用于称量喷射出液体的质量，法拉第筒（7）、数字电荷仪（14）、计算机（16）之间通过数据传输线连接，数字电荷仪（14）将测量的静电积累量数据传输到计算机并显示。

2.根据权利要求1所述的一种液体喷射静电积累量测试装置，其特征在于：所述液体喷射系统的进料速率为1 200ml/min，喷射压力为0 0.7MPa，喷射时间为0 99s。

~ ~ ~

3.根据权利要求1或2所述的一种液体喷射静电积累量测试装置，其特征在于：所述不锈钢压力储罐（1）为带有进气孔、进料口和出料口的304不锈钢压力储罐，内径68mm、外径

74mm、壁厚3mm、高度200mm,导热铝套筒其内径74mm，外径134mm，高度145mm。

4.根据权利要求1或2所述的一种液体喷射静电积累量测试装置，其特征在于：所述喷嘴可根据实验需要更换不同材质及规格。

5.根据权利要求1或2所述的一种液体喷射静电积累量测试装置，其特征在于：所述不锈钢压力储罐（1）、进料蠕动泵（12）、料液瓶之间通过胶管连接，无油空压机（15）、精密数显点胶机（13）、不锈钢压力储罐（1）之间通过导气管与直插气动接头连接，不锈钢压力储罐（1）、喷嘴（6）、第一阀门（5）之间通过螺纹进行密封连接。

6.根据权利要求1或2所述的一种液体喷射静电积累量测试装置，其特征在于：所述法拉第筒的金属内筒和金属外筒之间的绝缘电阻在1014Ω以上。

7.如权利要求1所述的一种液体喷射静电积累量测试装置的测试方法，其特征在于按如下步骤进行：

（1）首先安装好实验所需材质及规格的喷嘴，关闭不锈钢压力储罐（1）和喷嘴（6）之间的第一阀门（5），然后将适量待测液体装入料液瓶中，打开不锈钢压力储罐（1）和进料蠕动泵（12）之间的第二阀门（9）；

（2）开启进料蠕动泵（12），料液瓶内的待测液体，利用进料蠕动泵（12）提供的动力，沿管路泵入到不锈钢压力储罐（1）中，进料蠕动泵（12）的进料速率为1 200ml/min，进料结束~后关闭第二阀门（9）；

（3）开启数显温控仪（11），控制电加热带（3）的电功率大小，对不锈钢压力储罐（1）中的液体进行升温控制，液体温度设置为室温 80℃，直至温度示值稳定在设定温度值时后方可~开始实验步骤7；

（4）将法拉第筒（7）放置于电子天平（8）上，然后调节其位置于喷嘴正下方，以保证不锈钢压力储罐（1）中的待测液体经喷嘴喷射出后能够落入到法拉第筒（7）内；

（5）开启数字电荷仪（14）、电子天平（8）、计算机（16），对数字电荷仪（14）选择合适的档位并调零，根据待测液体喷射静电积累量的多少选择合适的量程，若不能预估待测液体喷射静电积累量的多少，应将量程开关拨至最大量程，以避免过电压烧坏数字电荷仪内部静电计放大器，若读数很小或读数为零，可逐渐换用较小量程，调节零点时先将清零开关按下，同时调节调零旋钮，使得显示值为“000”后便可开始测量；

（6）开启无油空压机（15）、精密数显点胶机（13），完成精密数显点胶机参数设置，喷射压力参数为0 0.7MPa，喷射时间参数为0 99s；

~ ~

（7）启动精密数显点胶机（13），同时打开不锈钢压力储罐和喷嘴之间的第一阀门（5），待测液体在设定的喷射压力下经喷嘴喷出后落入法拉第筒中，直至达到设定的喷射时间后液体喷射自动终止；

（8）液体喷射结束后，记录液体喷射静电电荷量和喷射液体的质量，并计算荷质比；

（9）每种待测液体重复上述实验步骤5次，计算平均值；

（10）实验结束后，清洗法拉第筒内的液体并风干。
