专利号: 2017110797748
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

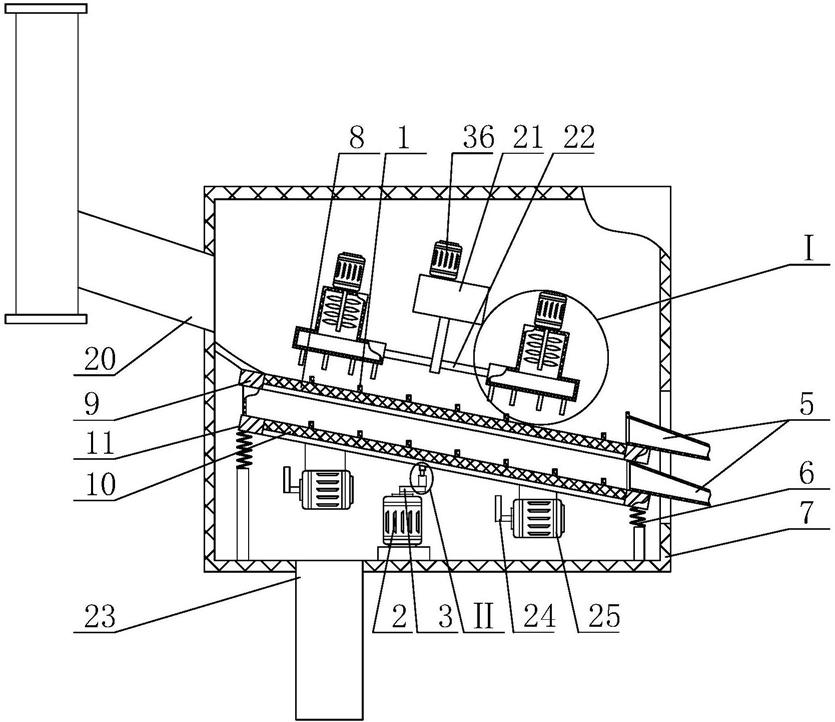

1.井下钻孔气液固三相分离装置,包括机箱(7),其特征在于,所述机箱(7)外侧上部连接进料管(20),进料管(20)与机箱(7)内部连通;机箱(7)内侧设有二级筛选固液分离震动输送装置、旋转电机(2)和数个弹簧(6);所述弹簧(6)上端与第二固定框(11)连接,第二固定框(11)为方框形结构,第二固定框(11)内安装第二滤网(10),所述第二固定框(11)设在第一固定框(9)下方,第一固定框(9)通过多个柱状杆与第二固定框(11)平行连接,所述第一固定框(9)内安装第一滤网(8),第一固定框(9)位于进料管(20)的一侧高于其另一侧;所述旋转电机(2)的输出轴端部连接传动板(3),传动板(3)的一侧连接伸缩杆(34)的下端,伸缩杆(34)的上端连接轴承(33)的内圈,轴承(33)的外圈连接第二固定框(11),第二固定框(11)的底部连接垂直振动电机(25),垂直振动电机(25)的固定端与第二固定框(11)连接,垂直振动电机(25)的输出轴水平设置,垂直振动电机(25)的输出轴端部连接偏心锤(24),轴承(33)的中心轴与旋转电机(2)输出轴平行;所述机箱(7)内侧上部安装喷吹搅动固液分离器,所述喷吹搅动固液分离器包括变速箱(21),变速箱(21)上安装步进电机(36),步进电机(36)的输出轴与变速箱(21)的输入轴连接,变速箱(21)固定安装在机箱(7)内,变速箱(21)的输出轴侧周安装两个或者两个以上的喷吹装置;所述喷吹装置包括旋转杆(22),旋转杆(22)的一端与变速箱(21)的输出轴连接,旋转杆(22)的另一端连接导风筒(27),导风筒(27)的下端开口,导风筒(27)上端封口并安装风机(26),风机(26)的输出轴穿过导风筒(27)的上部封口端,风机(26)的输出轴上安装数个扇叶(28),扇叶(28)位于导风筒(27)的内部,导风筒(27)的下端安装金属网笼(29),金属网笼(29)位于第一滤网(8)的上方, 所述第一滤网(8)、第二滤网(10)上均竖直安装数个排成一排的滤网挡板(1),所述金属网笼(29)的底部安装数个拨动杆(30)。

2.根据权利要求1所述的井下钻孔气液固三相分离装置,其特征在于,所述第一固定框(9)、第二固定框(11)较低的一侧均安装漏斗(5)。

3.根据权利要求1所述的井下钻孔气液固三相分离装置,其特征在于,所述第一固定框(9)、第二固定框(11)的倾斜角为10度。

4.根据权利要求1所述的井下钻孔气液固三相分离装置,其特征在于,所述机箱(7)的底部安装出水管(23),出水管(23)与机箱(7)的内部相通。

5.根据权利要求1所述的井下钻孔气液固三相分离装置,其特征在于,所述变速箱(21)的输出轴垂直于第一滤网(8)所在的平面。
