专利号: 2017110811800
申请人: 江西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

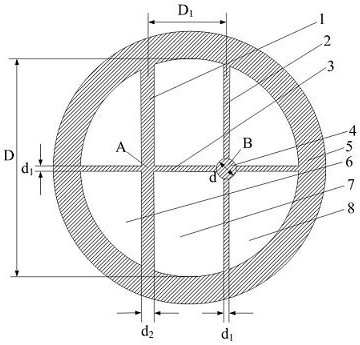

1.一种低损耗太赫兹偏振分束器,其特征在于,第一介质层和第二介质层纵向间隔排布,第三介质层分别与第一介质层和第二介质层垂直交叉,其中第三介质层与第一介质层相交处构成第一纤芯;第三介质层与第二介质层相交处悬挂有介质圆柱,所述介质圆柱为第二纤芯;第三介质层穿过介质圆管的圆心且两端与介质圆管的内壁固定连接,第一介质层和第二介质层的两端均与介质圆管的内壁固定连接,第一介质层、第三介质层与介质圆管内壁围成第一类空气孔;第一介质层、第三介质层、第二介质层、介质圆柱与介质圆管内壁围成第二类空气孔;第二介质层、第三介质层、介质圆柱与介质圆管内壁围成第三类空气孔;第一类空气孔、第二类空气孔和第三类空气孔分别在第三介质层的两侧;第一纤芯和第二纤芯以外的第一介质层、第二介质层、第三介质层、第一类空气孔、第二类空气孔、第三类空气孔和外围的介质圆管作为光纤包层,整体呈全内反射结构。

2.根据权利要求1所述的低损耗太赫兹偏振分束器,其特征在于,所述第一纤芯与第二纤芯的间距D1为:D1≥400μm。

3.根据权利要求1所述的低损耗太赫兹偏振分束器,其特征在于,所述第二介质层的厚度d1或第三介质层的厚度d1为:d1≥10μm。

4.根据权利要求1所述的低损耗太赫兹偏振分束器,其特征在于,所述第一介质层的厚度d2与第二介质层或第三介质层的厚度d1比为:d2/ d1≥4/3。
