专利号: 2017110822133
申请人: 无锡艾科瑞思产品设计与研究有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

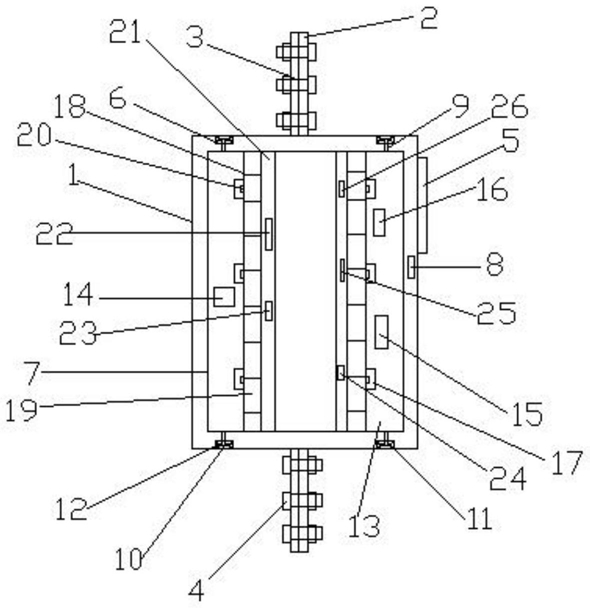

1.一种锅炉烟气检测装置,其特征在于,包括壳体(1),所述壳体(1)两端均设有固定片(2),所述固定片(2)上设有若干个装配孔(3),所述装配孔(3)上匹配设有固定螺母(4),所述壳体(1)一侧面设有显示屏(5),所述壳体(1)内壁上设有若干个滑槽(6),所述壳体(1)内部设有检测腔(7),所述检测腔(7)与所述壳体(1)之间设有无线传输器(8),所述检测腔(7)上设有与所述滑槽(6)相匹配的滑动机构(9),所述滑动机构(9)包括固定板(10),所述固定板(10)一端与所述检测腔(7)连接,所述固定板(10)另一端两侧均设有弹簧(11),所述弹簧(11)一端与所述固定板(10)连接,所述弹簧(11)另一端设有滚珠(12),所述滚珠(12)与所述滑槽(6)接触,所述检测腔(7)内设有控制单元(13),所述控制单元(13)包括中央处理器(14)、存储器(15)和电池(16),所述控制单元(13)侧面设有若干个滑轨(17),所述控制单元(13)内侧设有隔温仓(18),所述隔温仓(18)内设有若干个隔离舱(19),所述隔温仓(18)外侧设有与所述滑轨(18)相匹配的滑块(20),所述隔温仓(18)内侧设有检测单元(21),所述检测单元(21)包括温度传感器(22)、颗粒物检测器(23)、二氧化硫检测器(24)、氮氧化物检测器(25)和烟气黑度传感器(26),所述显示屏(5)、所述无线传输器(8)、所述中央处理器(14)、所述存储器(15)和检测单元(21)均与所述电池(16)连接,所述检测单元(21)输出端与所述中央处理器(14)输入端,所述中央处理器(14)输出端与所述存储器(15)的输入端连接,所述存储器(15)输出端与所述无线传输器(8)连接,所述无线传输器(8)输出端与远程监控端连接。

2.根据权利要求1所述的锅炉烟气检测装置,其特征在于,若干个所述装配孔(3)至少设置三个,且三个所述装配孔(3)均匀分布于所述固定片(2)上。

3.根据权利要求1所述的锅炉烟气检测装置,其特征在于,若干个所述滑槽(6)至少设置四个,且四个所述滑槽(6)均匀分布于所述壳体(1)内壁上。

4.根据权利要求1所述的锅炉烟气检测装置,其特征在于,所述中央处理器(14)为AT80C51通用型单片机。

5.根据权利要求1所述的锅炉烟气检测装置,其特征在于,若干个所述滑轨(17)至少设置两个,且两个所述滑轨(17)均匀分布于所述控制单元(13)侧面。

6.根据权利要求1所述的锅炉烟气检测装置,其特征在于,若干个所述隔离舱(19)紧密排布于所述隔温仓(18)内。

7.根据权利要求1所述的锅炉烟气检测装置,其特征在于,所述隔离舱(19)内填充有吸热材料。

8.根据权利要求1所述的锅炉烟气检测装置,其特征在于,所述温度传感器(22)为pt100温度传感器。
