专利号: 201711085388X
申请人: 叶青
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

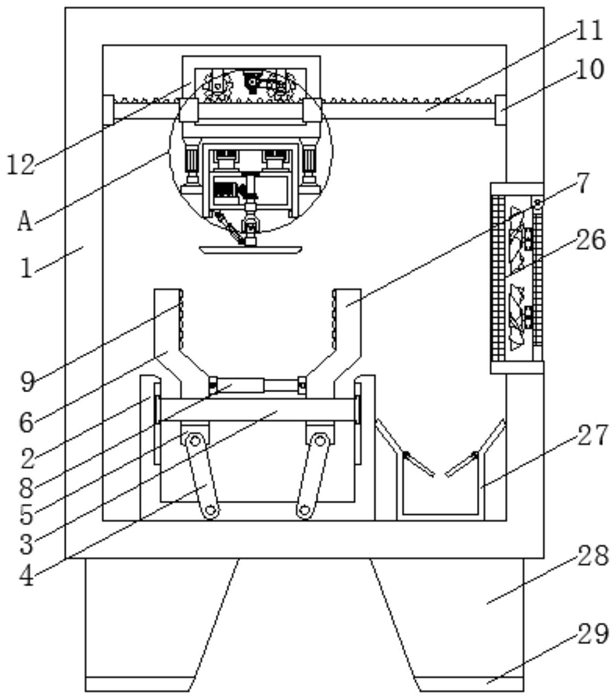

1.一种音箱箱体抛光去毛刺设备,包括箱体(1),其特征在于:所述箱体(1)内壁底部的左侧固定连接有第一固定外框(2),所述第一固定外框(2)内壁的左右之间滑动连接有滑板(3),所述第一固定外框(2)内壁底部的两侧转动连接有相互对称的转动连杆(4),所述转动连杆(4)的顶部均转动连接有相互对称的安装块(5),所述安装块(5)的顶部分别固定连接有第一夹紧板(6)和第二夹紧板(7),且第一夹紧板(6)和第二夹紧板(7)分别贯穿滑板(3)的底部并延伸至滑板上部,所述第一夹紧板(6)与第二夹紧板(7)相对一侧的中部固定连接有液压伸缩杆(8),所述第一夹紧板(6)与第二夹紧板(7)相对一侧的上部均固定连接有防滑胶垫(9),所述箱体(1)内壁上部的左右之间通过第一卡块(10)固定连接有直尺条(11),所述直尺条(11)的表面滑动连接有第二固定外框(12),所述第二固定外框(12)内壁顶部的两侧通过齿轮安装板(13)分别转动连接有第一直齿轮(14)和第二直齿轮(15),所述第二固定外框(12)内壁的顶部且位于第一直齿轮(14)与第二直齿轮(15)之间固定连接有第一电机(16),所述第一电机(16)的前部通过输出轴转动连接有第一皮带轮(17),所述第二直齿轮(15)的前部固定连接有第二皮带轮(18),所述第一皮带轮(17)与第二皮带轮(18)传动连接,所述第一直齿轮(14)与第二直齿轮(15)的底部均与直尺条(11)的顶部啮合,所述第二固定外框(12)底部的两侧均固定连接有相互对称的第一电动伸缩杆(19),所述第一电动伸缩杆(19)的底部分别固定连接有第一固定块(20)和第二固定块(21),所述第一固定块(20)与第二固定块(21)相对的一侧固定连接有第三固定外框(22),所述第三固定外框(22)内壁顶部的两侧均固定连接有相互对称的减震缓冲装置(23),所述减震缓冲装置(23)的底部固定连接有打磨抛光装置(24),且打磨抛光装置(24)的两侧与第三固定外框(22)内壁的两侧滑动连接,所述第三固定外框(22)内壁底部的两侧均固定连接有第二卡块(25),所述箱体(1)内壁右侧的中部固定连接有吸尘装置(26),且吸尘装置(26)贯穿箱体(1)内壁的右侧并延伸至箱体(1)外部。

2.根据权利要求1所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述减震缓冲装置(23)包括第四固定外框(231),所述第四固定外框(231)的顶部与第三固定外框(22)内壁的顶部固定连接,所述第四固定外框(231)内壁的左右之间滑动连接有滑块(232),所述滑块(232)的底部固定连接有滑杆(233),且滑杆(233)的底部贯穿第四固定外框(231)内壁的底部并延伸至第四固定外框(231)的下部,所述滑杆(233)的底部固定连接有第三固定块(234)。

3.根据权利要求2所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述第三固定块(234)的底部与打磨抛光装置(24)的顶部固定连接,所述第三固定外框(22)内壁的顶部与滑块(232)的顶部之间固定连接有相互对称的缓冲弹簧(235)。

4.根据权利要求1所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述打磨抛光装置(24)包括第五固定外框(2401),所述第五固定外框(2401)内壁底部的左侧通过电机安装台固定连接有第二电机(2402),所述第二电机(2402)的右侧通过输出轴转动连接有第一锥形齿轮(2403),所述第五固定外框(2401)内壁的顶部且位于第一锥形齿轮(2403)的右侧转动连接有旋转轴(2404),且旋转轴(2404)贯穿第五固定外框(2401)内壁的底部并延伸至第五固定外框(2401)的下部。

5.根据权利要求4所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述旋转轴(2404)位于第五固定外框(2401)内部一侧的表面固定连接有第二锥形齿轮(2405),所述第一锥形齿轮(2403)与第二锥形齿轮(2405)啮合,所述旋转轴(2404)位于第五固定外框(2401)下部的一端固定连接有万向节(2406),所述万向节(2406)的底部固定连接有连接轴(2407),所述连接轴(2407)的表面转动连接有转向轴套(2408),所述连接轴(2407)的底部固定连接有打磨圆盘(2409),所述打磨圆盘(2409)的底部设置有硬质合金颗粒(2410)。

6.根据权利要求5所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述第五固定外框(2401)的外壁与第三固定外框(22)内壁的两侧滑动连接,所述第五固定外框(2401)底部的左侧固定连接有第一转动连接件(2411),所述第一转动连接件(2411)的底部转动连接有第二电动伸缩杆(2412),所述第二电动伸缩杆(2412)的底部转动连接有第二转动连接件(2413),所述第二转动连接件(2413)与转向轴套(2408)外壁的左侧固定连接。

7.根据权利要求1所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述吸尘装置(26)包括风筒(261),所述风筒(261)内壁的左侧固定连接有吸尘滤网(262),所述风筒(261)内壁的右侧转动连接有通风转动门(263),所述通风转动门(263)的左侧固定连接有相互对称的第三电机(264),所述第三电机(264)的左侧通过输出轴转动连接有抽风扇叶(265)。

8.根据权利要求1所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述第一固定外框(2)内壁的左右之间均开设有与滑板(3)相适配的滑动凹槽,所述滑板(3)内壁的两侧分别开设有与第一夹紧板(6)和第二夹紧板(7)相适配的滑槽。

9.根据权利要求1所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述直尺条(11)与第二固定外框(12)内壁的两侧滑动连接,且第二固定外框(12)内壁的两侧均开设有与直尺条(11)相适配的滑孔。

10.根据权利要求1所述的一种音箱箱体抛光去毛刺设备,其特征在于:所述箱体(1)内壁底部的右侧设置有粉尘碎屑收集框(27),所述箱体(1)底部的两侧均固定连接有相互对称的支撑腿(28),所述支撑腿(28)的底部设置有减震防滑脚垫(29)。
