专利号: 2017110880618
申请人: 江苏华淼电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

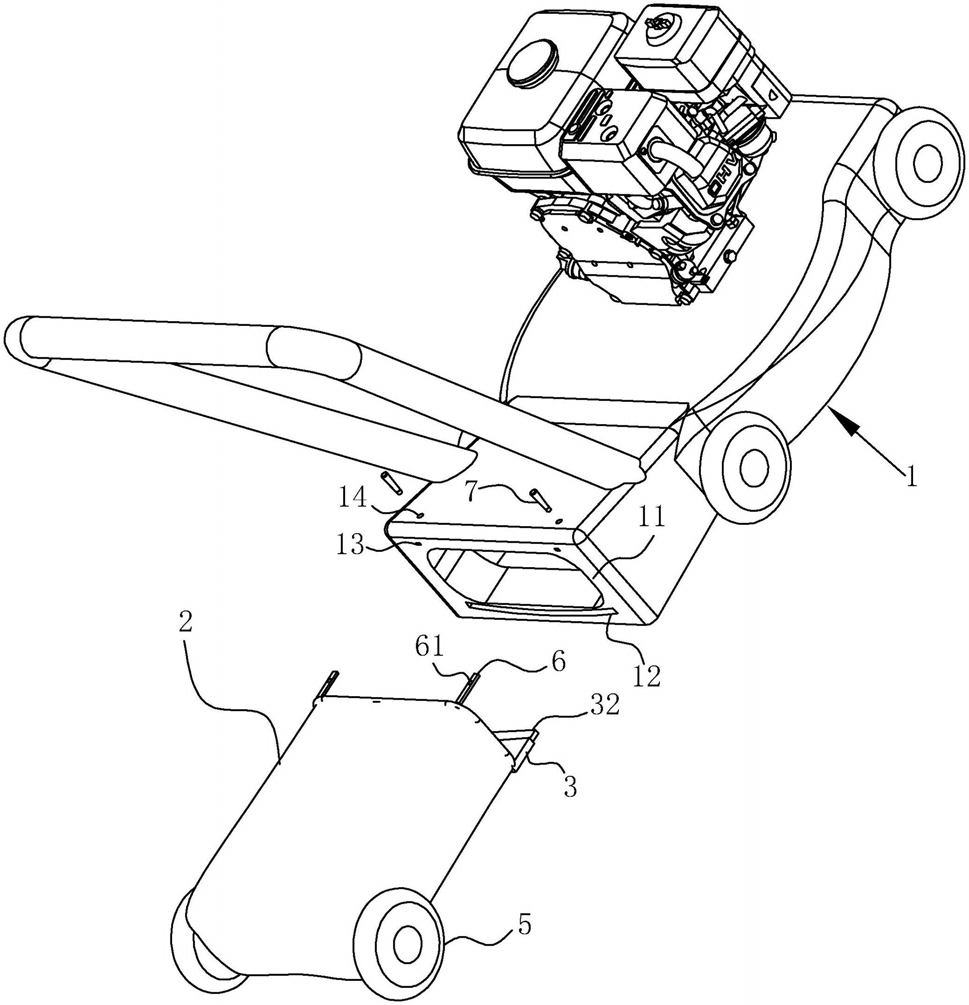

1.一种市政园林用割草机,其特征在于,包括:机体(1),所述机体(1)上设有出料口(11);

可拆卸连接于所述机体(1)、用于承装草料的收集袋(2);以及,承载于所述收集袋(2)、与所述机体(1)可拆卸连接的、并于所述收集袋(2)的袋口处向前延伸以形成用于承托草料的收集区域的挡板(3);所述挡板(3)呈两边高中间低的C形或U形状;

其中,所述机体(1)上位于所述出料口(11)的下边缘处开设有卡接槽(12),所述挡板(3)插接于所述卡接槽(12),且所述挡板(3)插入所述卡接槽(12)内的一端开设有滑槽(31),所述滑槽(31)内滑动式装配有滑移方向沿所述挡板(3)插入方向的滑移板(32),且在所述滑移板(32)与所述滑槽(31)的底壁之间设有弹性件,所述弹性件在所述收集袋(2)固定于所述机体(1)时处于压缩状态。

2.根据权利要求1所述的一种市政园林用割草机,其特征在于,还包括用于套装所述收集袋(2)且与所述机体(1)可拆卸连接的安装框体(4),所述安装框体(4)包括:用于套装所述收集袋(2)的袋口的环形杆(41),以及,承载于所述环形杆(41)用于撑开所述收集袋(2)的支撑杆组。

3.根据权利要求2所述的一种市政园林用割草机,其特征在于,所述支撑杆组包括:至少两根分别固定于所述环形杆(41)沿长度方向两侧的水平支撑杆(42)。

4.根据权利要求3所述的一种市政园林用割草机,其特征在于,所述支撑杆组还包括固定于所述环形杆(41)沿宽度方向一侧的上支撑杆(43)。

5.根据权利要求4所述的一种市政园林用割草机,其特征在于,所述环形杆(41)上设有固定块(6),所述机体(1)上开设有连接槽(13),所述固定块(6)插设于所述连接槽(13);所述机体(1)上开设有与所述连接槽(13)相连通的第一通孔(14),所述固定块(6)上开设有第二通孔(61),所述第一通孔(14)和所述第二通孔(61)内插接有插销(7)。

6.根据权利要求5所述的一种市政园林用割草机,其特征在于,两所述水平支撑杆(42)背离所述环形杆(41)的一端设有滑轮(5)。
