专利号: 2017110881593
申请人: 陕西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

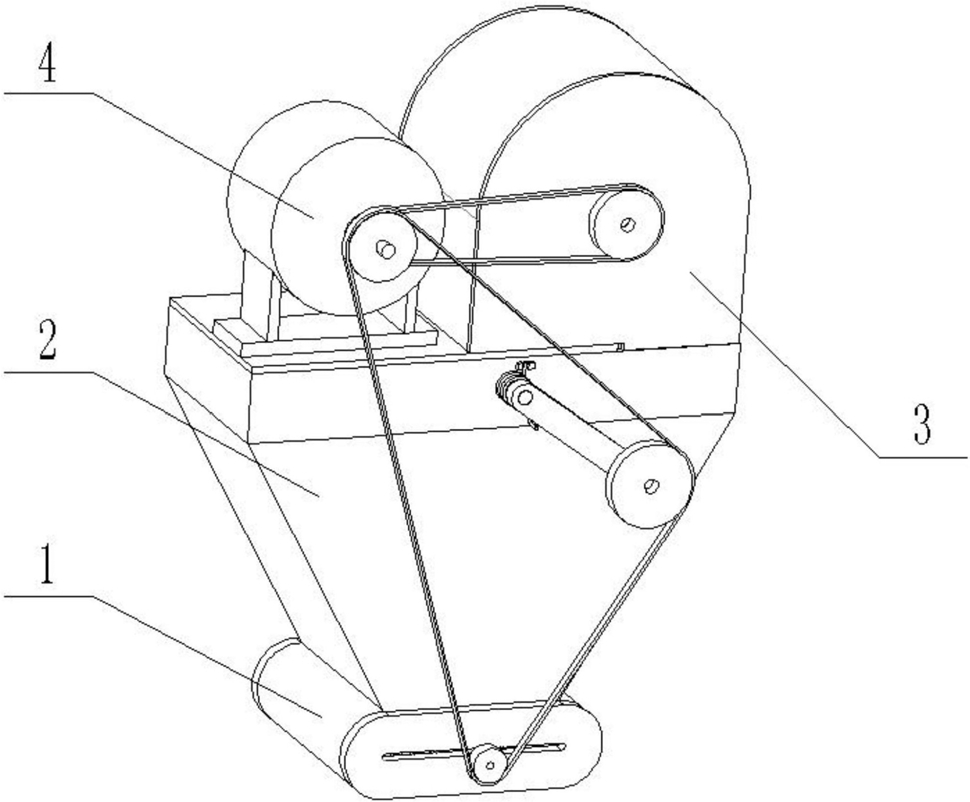

1.一种过滤除尘装置,包括过滤器(1)、通风箱(2)、鼓风装置(3)和驱动装置(4),其特征在于:所述过滤器(1)固定连接并连通在通风箱(2)的下端,所述通风箱(2)的上端固定连接并连通鼓风装置(3),所述驱动装置(4)通过螺栓连接在通风箱(2)的上端,所述鼓风装置(3)和驱动装置(4)通过皮带连接;所述通风箱(2)上设置有摆杆(2-4)、扭簧(2-5)和张紧轮(2-6),所述摆杆(2-4)的一端转动连接在通风箱(2)上,摆杆(2-4)的另一端上转动连接有张紧轮(2-6),所述摆杆(2-4)与通风箱(2)之间设置有扭簧(2-5);所述过滤器(1)包括前端盖(1-1)、过滤板(1-2)、后端盖(1-3)、清洗装置(1-4)和清洗传动轮(1-5),所述前端盖(1-1)和后端盖(1-3)分别通过螺栓连接在过滤板(1-2)的前后端,所述过滤板(1-2)内部镂空,过滤板(1-2)的内部设置有清洗装置(1-4),所述清洗装置(1-4)的前后两端分别滑动连接在前端盖(1-1)和后端盖(1-3)上,所述清洗装置(1-4)的前端固定连接清洗传动轮(1-5),所述张紧轮(2-6)、清洗传动轮(1-5)和驱动装置(4)通过链条连接;所述清洗装置(1-4)包括清洗转轴(1-4-1)、清洗盘Ⅰ(1-4-2)、清洗轴套(1-4-3)、清洗盘Ⅱ(1-4-4)和清洗刷(1-4-5),所述清洗盘Ⅰ(1-4-2)和清洗盘Ⅱ(1-4-4)固定连接在清洗轴套(1-4-3)的两端,所述清洗转轴(1-4-1)固定连接在清洗轴套(1-4-3)内,所述清洗转轴(1-4-1)的前端固定连接清洗传动轮(1-5),所述清洗盘Ⅰ(1-4-2)和清洗盘Ⅱ(1-4-4)之间设置有多个清洗刷(1-4-5),所述多个清洗刷(1-4-5)呈半圆弧状分布,所述半圆弧的弧度小于180度,所述清洗刷(1-4-5)啮合在过滤板(1-2)的锯齿状结构上;所述过滤板(1-2)内部形成镂空的过滤腔,过滤板(1-2)内壁的上下两端均设置有锯齿状结构。2.根据权利要求1所述的一种过滤除尘装置,其特征在于:所述通风箱(2)包括通风箱本体(2-1)、进风口(2-2)和出风口(2-3),所述通风箱本体(2-1)内部镂空,所述进风口(2-2)设置在通风箱本体(2-1)上端面的右端,所述出风口(2-3)设置在通风箱本体(2-1)的下端。3.根据权利要求1所述的一种过滤除尘装置,其特征在于:多个所述清洗刷(1-4-5)均转动连接在清洗盘Ⅰ(1-4-2)与清洗盘Ⅱ(1-4-4)之间,所述清洗刷(1-4-5)的外壁粘接连接有泡棉。4.根据权利要求1所述的一种过滤除尘装置,其特征在于:所述前端盖(1-1)上设置有贯穿滑槽(1-1-1),所述后端盖(1-3)上设置有后滑槽(1-3-1),所述贯穿滑槽(1-1-1)和后滑槽(1-3-1)相对设置,所述清洗转轴(1-4-1)的后端滑动连接在后滑槽(1-3-1)内,所述清洗转轴(1-4-1)的前端穿过贯穿滑槽(1-1-1),并滑动连接在贯穿滑槽(1-1-1)内。5.根据权利要求1所述的一种过滤除尘装置,其特征在于:所述鼓风装置(3)包括鼓风壳体(3-1)、鼓风出风口(3-2)、鼓风进风口(3-3)、叶轮组件(3-4)和鼓风转轮(3-5),所述鼓风壳体(3-1)内部镂空,鼓风壳体(3-1)的下端设置有鼓风出风口(3-2),所述鼓风壳体(3-1)后端的中心设置有鼓风进风口(3-3),所述叶轮组件(3-4)转动连接在鼓风壳体(3-1)内,所述叶轮组件(3-4)的前端固定连接鼓风转轮(3-5),所述鼓风转轮(3-5)位于鼓风壳体(3-1)的外侧。6.根据权利要求5所述的一种过滤除尘装置,其特征在于:所述叶轮组件(3-4)包括叶

轮转盘Ⅰ(3-4-1)、滑环Ⅰ(3-4-2)、叶轮驱动轴(3-4-3)、叶轮转盘Ⅱ(3-4-4)、滑环Ⅱ(3-4-5)和多个弧形叶片(3-4-6),所述叶轮转盘Ⅰ(3-4-1)的前端固定连接滑环Ⅰ(3-4-2),所述叶轮转盘Ⅰ(3-4-1)的前端中心焊接连接叶轮驱动轴(3-4-3),叶轮驱动轴(3-4-3)的前端固定连接鼓风转轮(3-5),所述叶轮转盘Ⅱ(3-4-4)的后端固定连接滑环Ⅱ(3-4-5),所述叶轮转盘Ⅰ(3-4-1)、滑环Ⅰ(3-4-2)、叶轮驱动轴(3-4-3)、叶轮转盘Ⅱ(3-4-4)和滑环Ⅱ(3-4-5)同轴设置,所述叶轮转盘Ⅰ(3-4-1)与叶轮转盘Ⅱ(3-4-4)之间通过焊接连接多个弧形叶片(3-4-6),所述多个弧形叶片(3-4-6)绕叶轮驱动轴(3-4-3)的轴线均匀分布,所述叶轮转盘Ⅱ(3-4-4)上设置有轮盘进风孔,所述轮盘进风孔与叶轮转盘Ⅱ(3-4-4)同轴,所述鼓风壳体(3-1)内壁的前后端面上分别设置有环形转槽Ⅰ和环形转槽Ⅱ,所述滑环Ⅰ(3-4-2)和滑环Ⅱ(3-4-5)分别转动连接在环形转槽Ⅰ和环形转槽Ⅱ内。7.根据权利要求1所述的一种过滤除尘装置,其特征在于:所述驱动装置(4)包括电动机(4-1)、鼓风主动轮(4-2)、清洁主动轮(4-3)和电机支架(4-4),所述电动机(4-1)的驱动轴上固定连接有鼓风主动轮(4-2)和清洁主动轮(4-3),所述鼓风主动轮(4-2)和鼓风装置(3)通过皮带连接,所述清洁主动轮(4-3)和清洗传动轮(1-5)通过链条连接,所述电动机(4-1)焊接连接在电机支架(4-4)的上端,所述电机支架(4-4)通过螺栓连接在通风箱(2)上。8.根据权利要求1所述的一种过滤除尘装置,其特征在于:所述过滤除尘装置还包括水箱(5),所述水箱(5)为上端开口内部镂空的矩形结构,所述过滤器(1)固定连接在过滤器(1)内,所述水箱(5)内盛放有清水,所述过滤器(1)浸没在清水中。
