专利号: 2017110888573
申请人: 温州意成自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

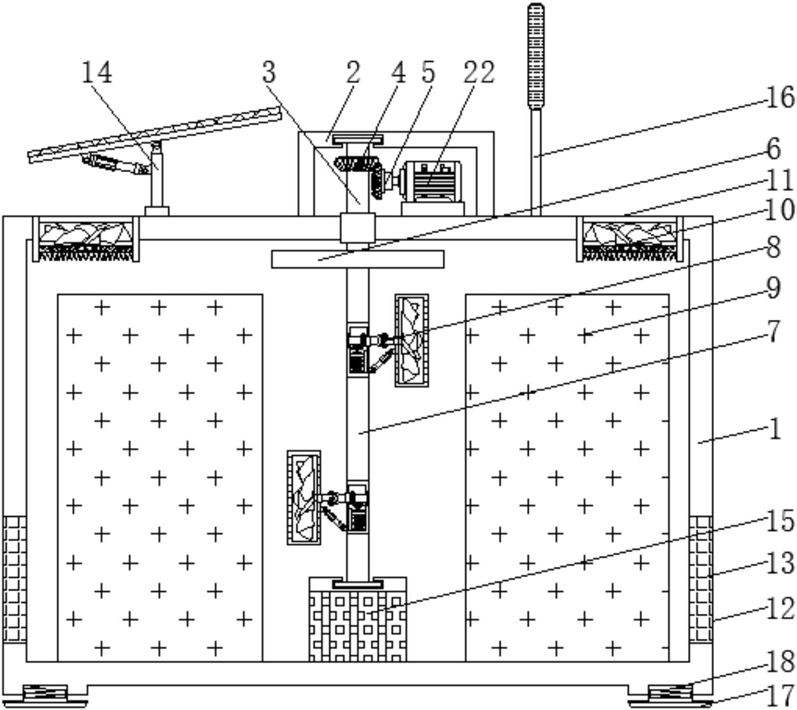

1.一种通信基站降温除尘防护设备,包括箱体(1),其特征在于:所述箱体(1)顶部的中心位置固定连接有电机防护箱(2),所述电机防护箱(2)内壁的顶部转动连接有第一旋转轴(3),所述电机防护箱(2)内壁的顶部开设有与第一旋转轴(3)相适配的转动固定槽,所述第一旋转轴(3)的底部贯穿箱体(1)的顶部并延伸至箱体(1)的内部,所述第一旋转轴(3)位于电机防护箱(2)内部一侧的表面固定连接有第一锥形齿轮(4),所述箱体(1)的顶部且位于第一锥形齿轮(4)的右侧通过电机安装台固定连接有第一电机(22),所述第一电机(22)的左侧通过输出轴转动连接有第二锥形齿轮(5),所述第二锥形齿轮(5)与第一锥形齿轮(4)啮合,所述第一旋转轴(3)位于箱体(1)内部的一端固定连接有旋转圆盘(6),所述旋转圆盘(6)底部的中心位置固定连接有旋转固定板(7),所述旋转固定板(7)表面的上下均固定连接有相互对称的降温散热装置(8),所述箱体(1)内壁的底部且位于降温散热装置(8)的两侧均设置有通信基站电子仪器(9),所述箱体(1)内壁顶部的两侧均固定连接有相互对称的除尘净化装置(10),所述箱体(1)内壁顶部的两侧开设有与除尘净化装置(10)相适配的循环排风孔(11),所述箱体(1)内壁两侧的下部均开设有相互对称的循环进风孔(12),所述循环进风孔(12)的内壁固定连接有防尘通风网(13),所述箱体(1)的顶部且位于电机防护箱(2)的左侧固定连接有太阳能发电装置(14),所述箱体(1)内壁底部的中心位置固定连接有蓄电池(15),所述蓄电池(15)的顶部与旋转固定板(7)的底部转动连接,所述箱体(1)的顶部且位于电机防护箱(2)的右侧固定连接有基站信号发射器(16)。

2.根据权利要求1所述的一种通信基站降温除尘防护设备,其特征在于:所述降温散热装置(8)包括电机固定箱(801),所述电机固定箱(801)内壁的底部固定连接有第二电机(802),所述第二电机(802)的顶部通过输出轴转动连接有第三锥形齿轮(803),所述电机固定箱(801)内壁的左右之间且位于第三锥形齿轮(803)的上部转动连接有第二旋转轴(804),所述第二旋转轴(804)的一端贯穿电机固定箱(801)内壁的一侧并延伸至电机固定箱(801)的外部。

3.根据权利要求2所述的一种通信基站降温除尘防护设备,其特征在于:所述第二旋转轴(804)位于电机固定箱(801)内部一侧的表面固定连接有第四锥形齿轮(805),所述第三锥形齿轮(803)与第四锥形齿轮(805)啮合,所述第二旋转轴(804)位于电机固定箱(801)外部的一端固定连接有万向节(806),所述万向节(806)远离第二旋转轴(804)的一端固定连接有第三旋转轴(807),所述第三旋转轴(807)远离万向节(806)的一端固定连接有散热扇叶(808)。

4.根据权利要求3所述的一种通信基站降温除尘防护设备,其特征在于:所述第三旋转轴(807)的表面且位于散热扇叶(808)的外部转动连接有通风固定外框(809),所述电机固定箱(801)外壁的一侧且位于第二旋转轴(804)的下部转动连接有第一电动伸缩杆(810),所述第一电动伸缩杆(810)远离电机固定箱(801)的一端与通风固定外框(809)外壁的一侧转动连接。

5.根据权利要求1所述的一种通信基站降温除尘防护设备,其特征在于:所述除尘净化装置(10)包括风筒(101),所述风筒(101)内壁的顶部固定连接有防水防尘通风板(102),所述风筒(101)内壁的下部固定连接有灰尘过滤板(103),所述灰尘过滤板(103)的中心位置固定连接有第三电机(104),所述第三电机(104)的顶部通过输出轴转动连接有抽风扇叶(105),所述风筒(101)内壁的底部固定连接有除静电网(106)。

6.根据权利要求1所述的一种通信基站降温除尘防护设备,其特征在于:所述太阳能发电装置(14)包括支撑块(141),所述支撑块(141)的底部与箱体(1)的顶部固定连接,所述支撑块(141)的顶部固定连接有竖杆(142),所述竖杆(142)的顶部转动连接有转动板(143),所述转动板(143)的顶部固定连接有光伏发电板(144),所述竖杆(142)表面的一侧转动连接有第二电动伸缩杆(145),所述第二电动伸缩杆(145)远离竖杆(142)的一端与转动板(143)底部的一侧转动连接。

7.根据权利要求1所述的一种通信基站降温除尘防护设备,其特征在于:所述蓄电池(15)的顶部开设有与旋转固定板(7)相适配的转动固定槽,所述箱体(1)内壁顶部的中心位置开设有与第一旋转轴(3)相适配的通孔。

8.根据权利要求4所述的一种通信基站降温除尘防护设备,其特征在于:所述通风固定外框(809)的两侧均开设有蜂窝状通风孔,所述第三旋转轴(807)的表面开设有与通风固定外框(809)相适配的转动固定槽。

9.根据权利要求1所述的一种通信基站降温除尘防护设备,其特征在于:所述箱体(1)底部的两侧均滑动连接有相互对称的防滑减震块(17),所述防滑减震块(17)的顶部与箱体(1)的底部之间固定连接有减震弹簧(18)。

10.根据权利要求1所述的一种通信基站降温除尘防护设备,其特征在于:所述箱体(1)表面的两侧均通过合页(19)转动连接有相互对称的检修门(20),所述检修门(20)的中部活动连接有卡扣锁(21)。
