专利号: 2017110898486
申请人: 桐乡市常新农机专业合作社
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

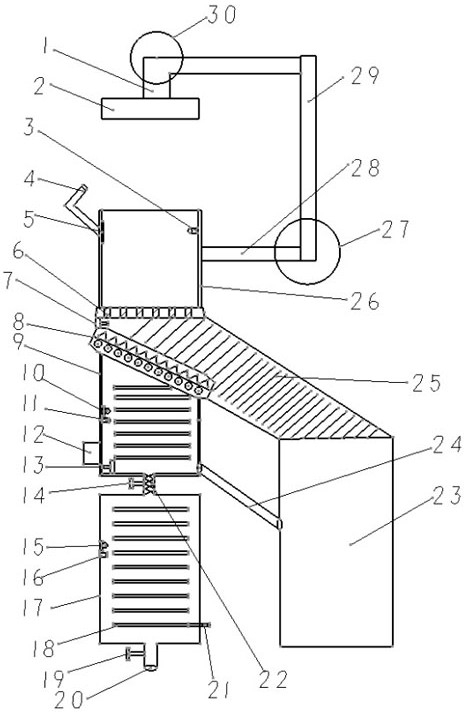

1.一种可识别的淤泥污水回收热交换装置的使用方法,其特征在于:淤泥污水回收热交换装置包括液压装置(1)、过滤装置、传送装置(25)和回收装置;所述的液压装置(1)下方设有过滤装置;所述的过滤装置和回收装置之间设有传送装置(25);所述的过滤装置包括污水处理桶(26)、红外感应装置和热交换桶(9);所述的污水处理桶(26)底部为设有过滤孔(6)的板;所述的红外感应装置安装于污水处理桶(26)内壁;所述的热交换桶(9)安装于污水处理桶(26)下方;所述的热交换桶(9)内布有水管(18);所述液压装置(1)上设有反光材料,所述反光材料设为反光条, 所述的过滤装置还包括热交换副桶(17);所述的热交换副桶(17)通过管道与热交换桶(9)连接,并安装于热交换桶(9)下方;所述的管道内还设有生化棉(22);所述的管道上设有控制阀一(14);所述的热交换桶(9)内设有高压水枪三(11);

所述的热交换副桶(17)内设有高压水枪四(16), 所述的热交换桶(9)内还设有检测仪一(10);所述的热交换副桶(17)内还设有检测仪二(15);所述检测仪一(10)和检测仪二(15)为浊度计,可识别的淤泥污水回收热交换装置的使用方法如下:

1)当污水进入污水处理桶(26)后,液面上升至红外感应发射装置(3)的位置时,挡住信号的发射,致使红外感应接收装置(5)无法正常接收到信号,此时,通过传感器控制电机一(30)工作,电机一(30)控制液压杆向下移动,设于液压杆上的压力板(2)进入污水处理桶(26)内挤压污水,污水受挤压后通过过滤孔(6)流下,挤压后的垃圾与泥沙则留在污水处理桶(26)内,随后电机一(30)控制压力板(2)上升回位,电机二(27)受系统控制使伸缩杆一(28)向位于电机二(27)的方向收缩,伸缩杆一(28)收缩带动污水处理桶(26)一起移动,使污水处理桶(26)内的垃圾与泥沙下落到传送装置(25)上,由传送装置(25)运送到垃圾回收桶(23)里;

2)经过挤压后的污水仍然存在部分淤泥和垃圾,其经过过滤孔(6)后流到化学过滤装置(8)上,由化学过滤装置(8)产生化学反应再次过滤淤泥和污水,过滤后的污水流入热交换桶(9)内,过滤后的垃圾与泥沙则留在化学过滤装置(8)表面;所述高压水枪二(7)用于清洗过滤孔(6)与化学过滤装置(8),清洗后的泥沙被冲到传送装置(25)上,最后到达垃圾回收桶(23)里;

3)淤泥里的污水过滤后仍然存有热量,污水进入热交换桶(9)与热交换副桶(17)内,并且对分布在其内部的水管(18)进行热传递;所述水管(18)上设有温度计(21),当温度低于热传递标准值时,系统控制高压水枪喷洒对水管(18)表面进行冲洗,从而提高热传递效率;

最后,经过热传递后的污水从排污口(20)排出。

2.根据权利要求1所述的可识别的淤泥污水回收热交换装置的使用方法,其特征在于:

所述的液压装置(1)包括压力板(2)、电机一(30)、连接杆(29)、电机二(27)和伸缩杆一(28);所述的连接杆(29)的两端分别设有电机一(30)和电机二(27);所述的电机一 (30)连接驱动压力板(2);所述的电机二(27)通过伸缩杆一(28)与污水处理桶(26)连接;所述的污水处理桶(26)的下方还设有滑动装置;所述的红外感应装置与电机一(30)连接。

3.根据权利要求2所述的可识别的淤泥污水回收热交换装置的使用方法,其特征在于:

所述的压力板(2)的板面均布蜂窝孔。

4.根据权利要求1所述的可识别的可识别的淤泥污水回收热交换装置的使用方法,其特征在于:所述的传送装置(25)为履带传送,所述传送装置(25)设于污水处理桶(26)侧下方;所述回收装置设为垃圾回收桶(23),所述垃圾回收桶(23)位于传送装置(25)一侧;所述热交换桶(9)通过导管(24)与垃圾回收桶(23)相连。

5.根据权利要求4所述的可识别的淤泥污水回收热交换装置的使用方法,其特征在于:

所述的热交换桶(9)内还设有伸缩杆二(13)。
