1.一种用于乙醇脱水制备乙烯的CoFe/SAPO-34分子筛的制备方法，其特征在于，包括以下步骤：(1)制备凝胶溶液：将铝源、磷源、硅源、模板剂、水、钴源和铁源按一定比例混合制备得到凝胶溶液；

(2)合成分子筛：将所述步骤(1)制备得到的凝胶溶液进行水热晶化处理，然后将物料过滤分离、洗涤、烘干、煅烧，得到CoFe/SAPO-34分子筛成品；

所述步骤(1)铝源为异丙醇铝，磷源为磷酸，硅源为二氧化硅，模板剂为四乙基氢氧化胺，钴源为硝酸钴，铁源为硝酸铁，按摩尔质量混合比例为：异丙醇铝0.8-1.2，磷酸0.7-

1.0，二氧化硅0.1-0.2，四乙基氢氧化胺0.5-1.0，水30-60，硝酸钴0.01-0.06，硝酸铁0.02-

0.1；

所述步骤(2)中水热晶化处理的温度为150-200℃，水热晶化处理的反应时间为36-

72h，烘干的温度为50-70℃，烘干时间为8-14h，煅烧的温度为500-800℃，煅烧时间为5-

10h。

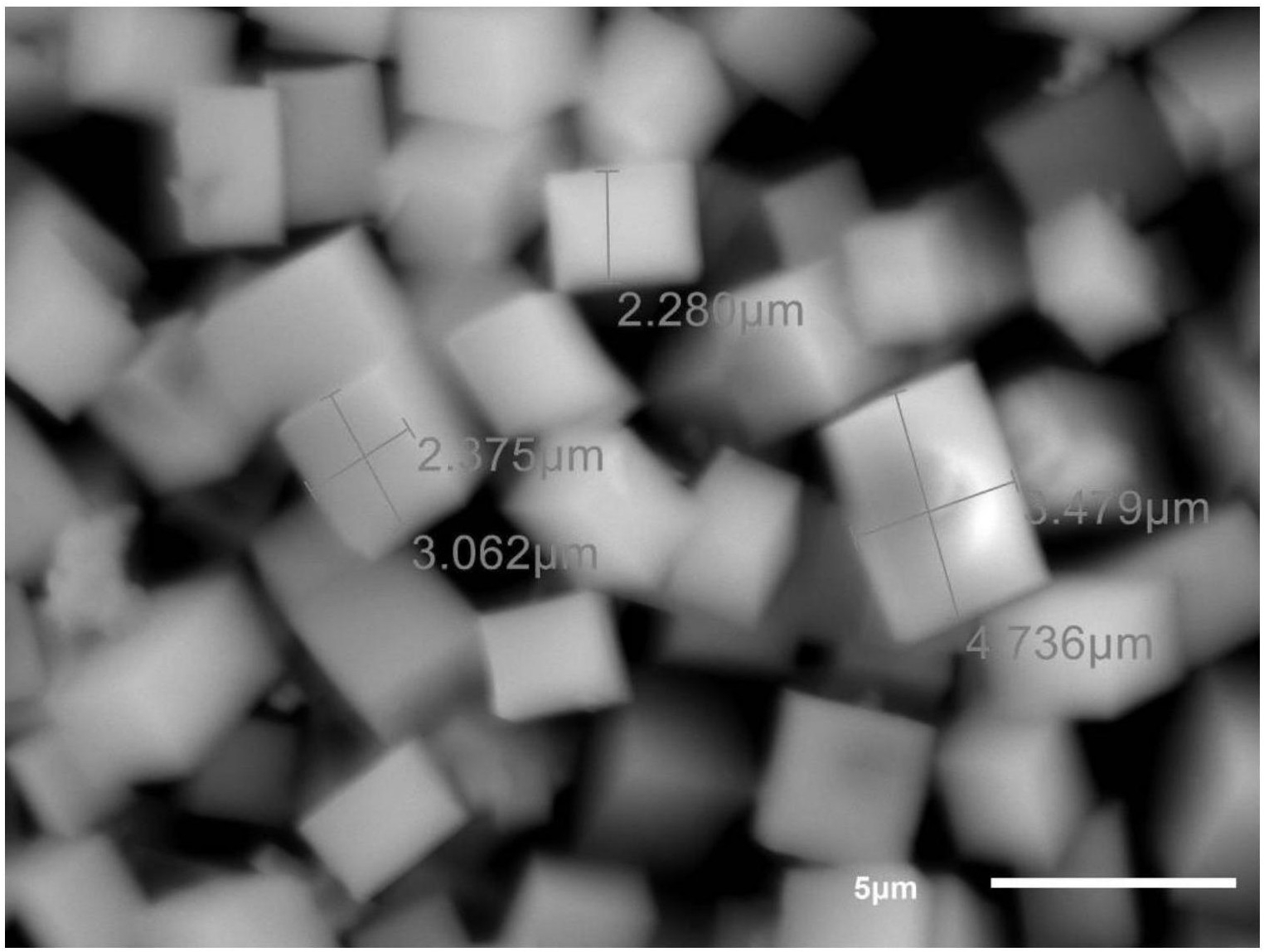

2.一种用于乙醇脱水制备乙烯的催化剂，其特征在于，所述催化剂含有所述权利要求1制备得到的CoFe/SAPO-34分子筛。

3.一种乙醇脱水制备乙烯的方法，其特征在于，使用如权利要求2所述的催化剂。

4.根据权利要求3所述乙醇脱水制备乙烯的方法，其特征在于，将乙醇通过填充催化剂的固定床反应装置，压力1atm，反应温度280-350℃，重空时速1-3h-1。
