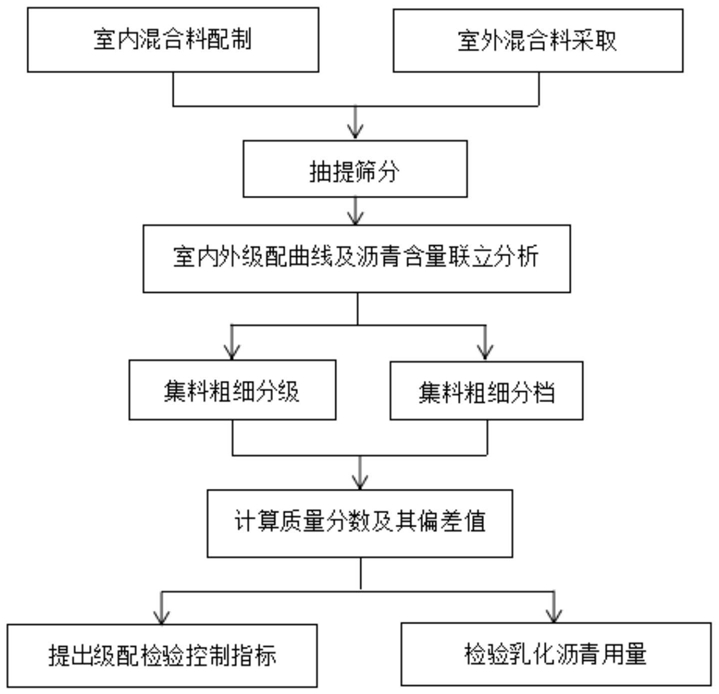

1.一种冷再生沥青混合料的RAP级配检验方法，其特征在于，包括以下步骤：

1)获取室内标准混合料试样，再测量室内标准混合料试样的级配曲线及沥青含量；

2)称取与室内标准混合料试样相同质量的冷再生沥青混合料试样，测量冷再生沥青混合料试样的级配曲线及沥青含量；

3)对步骤1)获取得到的室内标准混合料试样的级配曲线及沥青含量与步骤2)获取得到的冷再生沥青混合料试样的级配曲线及沥青含量进行联合对比分析，计算室内标准混合料试样各个分级下集料的质量百分数与冷再生沥青混合料试样各个分级下集料的质量百分数之间的偏差值，同时计算室内标准混合料试样的沥青含量与冷再生沥青混合料试样的沥青含量之间的偏差；

4)根据室内标准混合料试样各个分级下集料的质量百分数与冷再生沥青混合料试样各个分级下集料的质量百分数之间的偏差值及室内标准混合料试样的沥青含量与冷再生沥青混合料试样的沥青含量之间的偏差检验新加沥青的实际添加用量，完成冷再生沥青混合料的RAP级配检验。

2.根据权利要求1所述的冷再生沥青混合料的RAP级配检验方法，其特征在于，步骤1)的具体操作为：

在实验室内按照配合比设计进行配料及拌合，得室内标准混合料，再称取预设质量的室内标准混合料作为室内标准混合料样本进行抽提筛分试验，测量室内标准混合料样本的沥青含量，同时绘制室内标准混合料样本的级配曲线。

3.根据权利要求1所述的冷再生沥青混合料的RAP级配检验方法，其特征在于，步骤2)的具体操作为：在拌合站从运料车上获取冷再生沥青混合料，再放置于金属盘中进行拌和，得冷再生沥青混合料试样，其中，冷再生沥青混合料试样与室内标准混合料样本的质量相同，然后测量冷再生沥青混合料试样的沥青含量，并绘制冷再生沥青混合料试样的级配曲线。

4.根据权利要求1所述的冷再生沥青混合料的RAP级配检验方法，其特征在于，还包括：

根据粒子干涉理论及贝雷法模型进行集料粗细程度标准分级。

5.根据权利要求1所述的冷再生沥青混合料的RAP级配检验方法，其特征在于，测量室内标准混合料试样各个分级下集料的质量百分数X与冷再生沥青混合料试样各个分级下集料的质量百分数X1，得室内标准混合料试样各个分级下集料的质量百分数X与冷再生沥青混合料试样各个分级下集料的质量百分数X1之间差的绝对值△X，并计算室内标准混合料试样各个分级下集料的质量百分数X与冷再生沥青混合料试样各个分级下集料的质量百分数X1的偏差值△X/X，然后根据室内标准混合料试样各个分级下集料的质量百分数X与冷再生沥青混合料试样各个分级下集料的质量百分数X1的偏差值△X/X量化评估在施工过程中冷再生沥青混合料级配的控制效果。

6.根据权利要求5所述的冷再生沥青混合料的RAP级配检验方法，其特征在于，在实际施工过程中应满足：当集料粒径＞HS时，则△X/X≤5.5％；当集料粒径在HS-F1之间时，则△X/X≤5％；当集料粒径在F1-0.075之间时，则△X/X≤4.5％；当集料粒径小于0.075时，则△X/X≤3％。
