1.一种二氧化钛/氧化镍双壳空心球的制备方法，其特征是，包括以下步骤：(1)将正硅酸四丁酯、氨水和无水乙醇混合均匀，经加热后，产物进行分离、洗涤，干燥，研磨后，得到球形二氧化硅；

(2)将步骤(1)的球形二氧化硅、无水乙醇、乙腈和氨水混合，再加入钛酸四正丁酯，其中二氧化硅与钛酸四正丁酯的添加比例为200mg：(0.6～1.2)mL，经搅拌后，产物进行分离、洗涤，干燥，研磨后，煅烧，得到球形二氧化硅/二氧化钛；

(3)将步骤(2)的球形二氧化硅/二氧化钛用氢氧化钠溶液刻蚀，产物进行离心、洗涤，干燥，研磨后，得到二氧化钛空心球；

(4)将步骤(3)的二氧化钛空心球与六水合硝酸镍溶液混合，超声后进行水热反应，反应后的产物进行抽滤，洗涤，干燥，研磨后，煅烧，得到二氧化钛/氧化镍双壳空心球。

2.如权利要求1所述的制备方法，其特征是，步骤(1)中，水浴加热时间为8-24h。

3.如权利要求1所述的制备方法，其特征是，步骤(1)中，所述正硅酸四丁酯、氨水和无水乙醇的添加比例为(8～10)mL：(8～10)mL：(100～150)mL。

4.如权利要求3所述的制备方法，其特征是，所述正硅酸四丁酯、氨水和无水乙醇的添加比例为8mL：8mL：100mL。

5.如权利要求1所述的制备方法，其特征是，步骤(2)中，加入钛酸四正丁酯后搅拌2-

10h。

6.如权利要求5所述的制备方法，其特征是，加入钛酸四正丁酯后搅拌3h。

7.如权利要求1所述的制备方法，其特征是，步骤(2)中，煅烧条件为在500-600℃条件下煅烧2-4h。

8.如权利要求7所述的制备方法，其特征是，煅烧条件为在550℃条件下煅烧2h。

9.如权利要求1所述的制备方法，其特征是，步骤(2)中，加入氨水后搅拌10-30min。

10.如权利要求9所述的制备方法，其特征是，加入氨水后搅拌15min。

11.如权利要求1所述的制备方法，其特征是，步骤(2)中，所述球形二氧化硅、无水乙醇、乙腈和氨水的添加比例为200mg：(50～60)mL：(10～15)mL：(0.2～0.6)mL。

12.如权利要求11所述的制备方法，其特征是，所述球形二氧化硅、无水乙醇、乙腈和氨水的添加比例为200mg：50mL：14mL：0.4mL。

13.如权利要求1所述的制备方法，其特征是，步骤(3)中，氢氧化钠溶液刻蚀反应条件为40-50℃，反应40-50min。

14.如权利要求13所述的制备方法，其特征是，氢氧化钠溶液刻蚀反应条件为40℃，反应40min。

15.如权利要求1所述的制备方法，其特征是，步骤(3)中，氢氧化钠的溶液的浓度为

0.45～0.5M。

16.如权利要求15所述的制备方法，其特征是，氢氧化钠的溶液的浓度为0.5M。

17.如权利要求1所述的制备方法，其特征是，步骤(4)中，水热反应条件为120-200℃水热反应5-10h。

18.如权利要求17所述的制备方法，其特征是，水热反应条件为150℃水热反应5h。

19.如权利要求1所述的制备方法，其特征是，步骤(4)中，所述二氧化钛空心球与六水合硝酸镍的质量比例为90～110：90～100。

20.如权利要求19所述的制备方法，其特征是，所述二氧化钛空心球与六水合硝酸镍的质量比例为100：95。

21.如权利要求1所述的制备方法，其特征是，步骤(4)中，加入六水合硝酸镍后超声20-

40min。

22.如权利要求21所述的制备方法，其特征是，加入六水合硝酸镍后超声30min。

23.如权利要求1所述的制备方法，其特征是，步骤(4)中，干燥温度为40-80℃，干燥时间为12-24h。

24.如权利要求23所述的制备方法，其特征是，干燥时间为12h。

25.如权利要求1所述的制备方法，其特征是，步骤(4)中，煅烧条件为在550℃条件下空气气氛下煅烧2h。

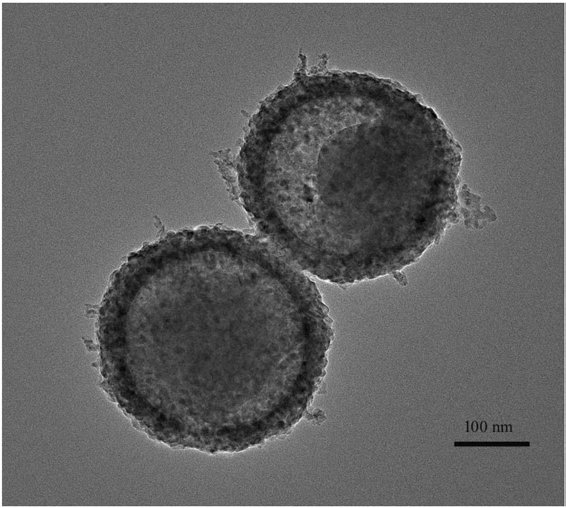

26.权利要求1～25中任一项所述的方法制备得到的二氧化钛/氧化镍双壳空心球复合材料。

27.权利要求26所述的二氧化钛/氧化镍双壳空心球复合材料在制备催化材料、传感材料、光电材料或锂离子电池材料中的应用。
