1.一种制备多级结构Ag-ZnO薄膜的方法，其特征在于方法的步骤中含有：(a)制备Ag-ZnO薄膜；

(b)将步骤(a)制备得到的Ag-ZnO薄膜进行真空快速退火处理；

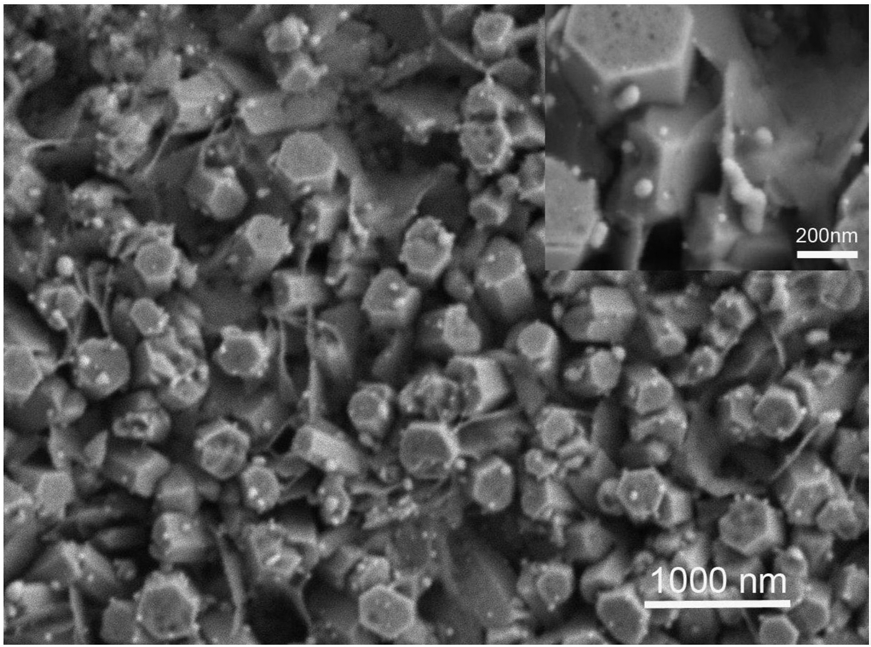

(c)退火结束后自然冷却至室温，得到Ag纳米颗粒修饰的多级结构ZnO薄膜，该Ag纳米颗粒修饰的多级结构ZnO薄膜为多级结构Ag-ZnO薄膜；

在步骤(b)中，退火过程中，真空度为10-5bar，以升温速度为10℃/s升温至退火温度后保温，保温时间为10min；在步骤(b)中，退火温度为200℃或300℃或400℃；

在步骤(a)中，制备Ag-ZnO薄膜的步骤中含有：

(a1)制备ZnO薄膜；

(a2)采用化学还原法在步骤(a1)制备的ZnO薄膜表面沉积Ag纳米颗粒。

2.根据权利要求1所述的制备多级结构Ag-ZnO薄膜的方法，其特征在于：在步骤(a1)中，制备ZnO薄膜的步骤中含有：(a11)配制硝酸锌溶液，作为电解液；

(a12)选用FTO导电玻璃作为ZnO薄膜生长的衬底，并采用三电极电化学系统，将FTO导电玻璃作为工作电极，将Ag/AgCl作为参比电极,将铂片作为对电极，并将工作电极、参比电极和对电极放入电解液，并确保工作电极的导电面与对电极正对，从而形成电解池，然后再将电解池放入水浴锅中，利用电化学工作站，并选用“电流-时间曲线”模式控制ZnO薄膜的生长条件，制备得到的ZnO薄膜用去离子水洗净，并烘干后待用。

3.根据权利要求2所述的制备多级结构Ag-ZnO薄膜的方法，其特征在于：在步骤(a12)中，烘干ZnO薄膜的温度在50℃～70℃之间。

4.根据权利要求2所述的制备多级结构Ag-ZnO薄膜的方法，其特征在于：步骤(a11)中，配制硝酸锌溶液的具体步骤如下：称取六水合硝酸锌，将其溶于去离子水中，形成溶液；将溶液在室温条件下磁力搅拌，得硝酸锌溶液，作为电化学沉积ZnO薄膜的电解液。

5.根据权利要求2所述的制备多级结构Ag-ZnO薄膜的方法，其特征在于：在步骤(a2)中，首先，将ZnO薄膜放入到硝酸银溶液中，浸泡一段时间后取出，再将ZnO薄膜放入到硼氢化钠溶液中，浸泡一段时间后，用去离子水清洗干净，室温自然晾干，以上步骤重复多次，从而得到Ag-ZnO薄膜。

6.根据权利要求2所述的制备多级结构Ag-ZnO薄膜的方法，其特征在于：在步骤(a12)中，在生长ZnO薄膜之前，采用丙酮、无水乙醇和去离子水依次对FTO导电玻璃进行超声清洗，将洗净的FTO导电玻璃在60℃空气氛围中烘干、备用。

7.一种多级结构Ag-ZnO薄膜，其特征在于：它为如权利要求1至6中任一项所述的方法制备得到的多级结构Ag-ZnO薄膜。
