1.一种氧化铜非酶葡萄糖电化学传感器，其特征在于：所述的树莓状CuO原料有硝酸铜，乙醇，P123，HMT，乙二醇；黑色氧化铜固体的制备：（1）称取0.2 g P123，置于3.8 mL乙醇中，将其超声15 min，形成稳定均一溶液；

（2）向溶液中分别加入0.399 g Cu(NO3)2和0.045 g HMT，超声15 min，形成稳定均一的蓝绿色溶液；

（3）向上述溶液中加入46 mL乙二醇，高密度超声30 min，形成稳定、均一溶液，冷却至室温；

（4）将得到的溶液移至100 mL不锈钢水热反应釜中，于200℃反应24 h；

（5）反应结束后，待反应釜冷却至室温，将反应生成固体离心，依序使用去离子水和乙醇清洗三遍以去除杂质，并于60℃真空干燥箱干燥12 h，而后将产物置于管式马弗炉中，以

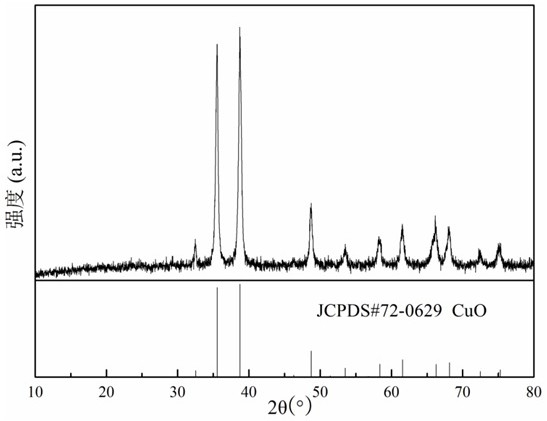

3 ℃/min的速率升温至400℃下焙烧2 h，得到黑色氧化铜固体。

2.根据权利要求1所述的氧化铜非酶葡萄糖电化学传感器，其特征在于：将玻碳电极依次用0.3 μm和0.05 μm的Al2O3抛光粉在麂皮上打磨抛光，然后依次在去离子水和无水乙醇中超声5 min，以除去残留在电极表面的Al2O3抛光粉，再将打磨好的电极用N2吹干；以打磨后的GCE作为工作电极，饱和甘汞电极电极作为参比电极，铂丝电极作为对电极在含有0.5 mol/L KCl的1 mM K3Fe(CN)6溶液中进行循环伏安扫描测试来检验玻碳电极是否打磨合格；

扫描电位为-0.1-0.6 V，扫描速率为50 mV/s，当循环伏安曲线中氧化峰和还原峰的电位差小于85 mV时，玻碳电极方可用于电极修饰，否则，重新打磨洗涤，直到达到标准为止。
