香水瓶
¥8500
专利号: 2017111026579
申请人: 赵君彪
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

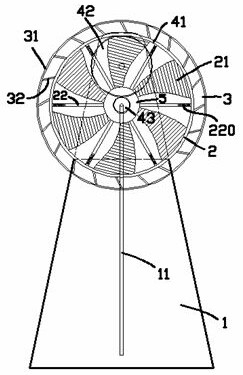

1.一种香水瓶,包括主瓶体(1),所述主瓶体(1)上方设有一个绕水平轴旋转的转轮(2);所述转轮(2)中周向均布有扇叶(21),以及径向管(22);所述径向管(22)连通所述主瓶体(1)内的吸液管(11);所述径向管(22)的外端封闭,仅在靠近外端的管壁上,开设有朝向主瓶体前方的壁孔,形成壁孔区(220);所述壁孔区(220)内部填充有过滤棉;所述主瓶体(1)上方还设有一个直径大于所述转轮(2)的、可用手拨转的拨轮(3),所述拨轮(3)通过齿轮组耦合于所述转轮(2),所述齿轮组使所述拨轮(3)和转轮(2)的转速比小于1:20;其特征在于:各所述径向管(22)连通至所述转轮(2)中央的一个圆形中央腔体(5);所述吸液管(11)的上部沿所述中央腔体(5)的轴线延伸,并通过气密轴套旋转连接所述中央腔体(5)。

2.根据权利要求1所述的香水瓶,其特征在于:所述齿轮组包括制作于所述拨轮(3)上的环形齿轮(41),制作于所述转轮(2)上的被动齿轮(43);所述环形齿轮(41)与被动齿轮(43)之间通过转轴设于主瓶体(1)上的过度齿轮(42)耦合;以实现拨轮(3)对于转轮(2)的驱动。

3.根据权利要求1所述的香水瓶,其特征在于:所述拨轮(3)与所述转轮(2)的轴线重合,并且拨轮(3)的外周设有包围所述转轮(2)的环壁(31);以使在离心力作用下,透出所述壁孔区(220)的香水受到该环壁(31)的约束。

4.根据权利要求3所述的香水瓶,其特征在于:所述环壁(31)内侧还周向均布有倾斜叶片(32),所述倾斜叶片(32)在拨轮(3)的旋转过程中,产生朝向所述转轮(2)的气压。
