专利号: 2017111053947
申请人: 扬州鑫晶光伏科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本电气元件
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

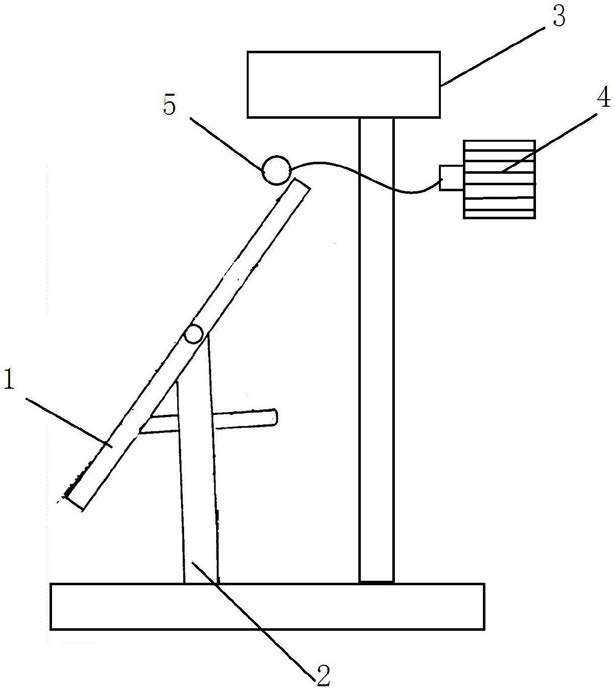

1.一种太阳能光伏电池组件,其特征在于,包括:组件主体、支架和封装组件主体的边框,所述组件主体包括由上至下依次层压设置的:玻璃面板、粘接层、太阳能电池片层和太阳能电池背板,所述玻璃面板表面涂布有透光抗污涂料,所述边框的顶部还设置有雨水承接槽和清洗机构,所述太阳能电池背板包括有PET基层,在其一侧依次排布有胶水层、铝箔层和含氟聚合物层;PET基层中分散有纳米纤维,胶水层中分散有导热颗粒;

所述透光抗污涂料的制备方法如下:向反应器中加入一定体积的无水乙醇,再向其中加入正硅酸乙酯,边搅拌边滴加冰醋酸,搅拌反应1‑2h,再向其中逐滴滴加氨水,继续搅拌反应3‑4h,向所得溶胶中加入调节剂,按调节剂:正硅酸乙酯质量比为1:1加入调节剂,搅拌

5min,得涂层液;将所得涂层液在玻璃面板上进行旋涂成膜;

旋涂成膜的具体工艺为:按照0.3mL/mm2的涂布量在玻璃面板上进行旋涂成膜,涂布转速为3000rpm,涂布时间为30s;

所述正硅酸乙酯:乙醇:浓氨水:冰醋酸的体积比为1:10:1:2;

所述的导热颗粒是改性氧化钛;所述的纳米纤维是指PA6纳米纤维;含氟聚合物层是指PVDF薄膜;

所述太阳能电池背板的制备方法,包括如下步骤:

第1步,PET基层的制备:将PET颗粒与纳米纤维混合,纳米纤维的重量是PET颗粒重量的

1~5%,通过挤出机共混挤出,再通过双向拉伸法制成PET基层薄膜;

第2步,胶水的制备:将环氧树脂胶与有机溶剂混合,再加入混合物重量1~5%的酰氯类单体和3~6%导热颗粒,得到胶水;所述的第2步中,环氧树脂胶与有机溶剂的重量比是

10:1~2,导热颗粒是改性氧化钛颗粒;所述的改性氧化钛颗粒的制备方法是:按重量份计,将30~35份的钛酸四丁酯、5~10份硫酸钠和300~340份去离子水混合,再升温至75~85℃,滴加硫酸水溶液调节pH至4~6,降温至30~35℃后再加入羟基硅油35~50份,搅拌反应

1~2h,将固体物滤出后,依次用乙醇、去离子清洗,得到改性氧化钛颗粒;

第3步,涂覆胶水:在第1步得到的PET基层的表面涂1~5wt%哌嗪类单体的水溶液,再将涂上第2步得到的胶水,静置至少4h进行表面聚合反应;

第4步,铝箔层的制备:将铝箔层压于胶水层上,通过热压法使环氧树脂胶水固化;

第5步,含氟聚合物层的制备:将含氟聚合物层热压于铝箔层上。

2.权利要求1所述的太阳能光伏电池组件,其特征在于:所述太阳能电池背板的制备方法包括如下步骤:所述的第3步中,胶水的厚度是0.05~2mm。

3.权利要求1所述的太阳能光伏电池组件,其特征在于:所述太阳能电池背板的制备方法包括如下步骤:所述的第4步中,热压法中的压力是0.1~1Mpa,温度是80~110℃。
