专利号: 2017111083711
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

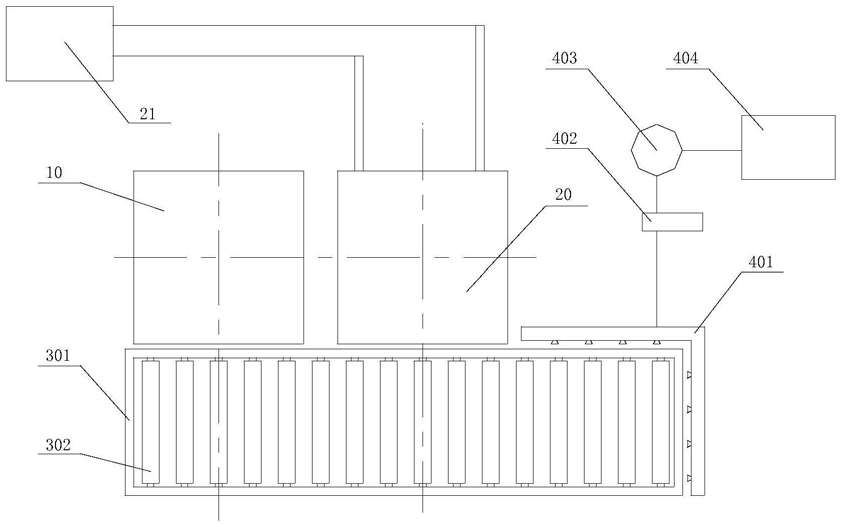

1.一种蝇眼透镜阵列成型装置,其特征是包括热压成型系统、冷压成型系统、蝇眼透镜阵列组合模具、模具移动装置、高压喷气装置和电气控制系统,热压成型系统、冷压成型系统和高压喷气装置依次设置在模具移动装置旁,蝇眼透镜阵列组合模具通过模具移动装置移动,在移动中经过热压成型系统或冷压成型系统时,蝇眼透镜阵列组合模具推入热压成型系统或冷压成型系统进行加压成型,成型后抽出热压成型系统或冷压成型系统,继续通过模具移动装置移动,电气控制系统用于发出针对热压成型系统、冷压成型系统和高压喷气装置的温度、压力、时间信号。

2.根据权利要求1所述的一种蝇眼透镜阵列成型装置,其特征是所述热压成型系统包括热压力装置、电加热装置和温度测量器件,热压力装置包括热压上压板、热压导柱、热压下压板、热压液压控制系统和热压底座,热压上压板通过热压导柱固定在热压底座上,热压下压板套接在热压导柱上,热压上、下压板之间为热压成型空间,热压液压控制系统驱动热压下压板沿热压导柱匀速上升与下降,热压下压板上设有限位装置,限位装置用于限制热压下压板的行程;热压上压板和热压下压板中分别设置电加热装置和温度测量器件,电加热装置和温度测量器件件分别与电气控制系统连接。

3.根据权利要求1所述的一种蝇眼透镜阵列成型装置,其特征是所述冷压成型系统包括冷压力装置、冷却装置和温度测量器件,冷压力装置包括冷压上压板、冷压导柱、冷压下压板、冷压液压控制系统和冷压底座,冷压上压板通过冷压导柱固定在冷压底座上,冷压下压板套接在冷压导柱上,冷压上、下压板之间为冷压成型空间,冷压液压控制系统驱动冷压下压板沿冷压导柱匀速上升与下降,冷压下压板上设有限位装置,限位装置用于限制冷压下压板的行程;冷压上压板和冷压下压板中分别设置冷却装置和温度测量器件,冷却装置为冷水管,温度测量器件与电气控制系统连接。

4.根据权利要求3所述的一种蝇眼透镜阵列成型装置,其特征是冷压上、下压板中的冷水管分别包括一个进水管和一个出水管,进水管与冷冻机的出水管相接,出水管与冷冻机的进水管相接,冷冻机与冷水管构成封闭的水循环系统。

5.根据权利要求1所述的一种蝇眼透镜阵列成型装置,其特征是蝇眼透镜阵列组合模具由下至上依次为下托板、扩散板、下模板、上模板、扩散板及上盖板,下模板和上模板之间用于填充蝇眼透镜阵列材料,下托板外侧设置有模具定位装置和把手,定位装置用于限定蝇眼透镜阵列组合模具推入热压成型系统或冷压成型系统的位置,把手用于推拉蝇眼透镜阵列组合模具;其中上模板、下模板与蝇眼透镜阵列材料的接触面达到镜面要求,上模板接触面采用平面抛光工艺,下模板接触面采用球面抛光工艺,并且模板抛光面镀镍,蝇眼透镜阵列材料为光学塑料。

6.根据权利要求1所述的一种蝇眼透镜阵列成型装置,其特征是模具移动装置为无动力滚轴传送带。

7.根据权利要求1所述的一种蝇眼透镜阵列成型装置,其特征是高压喷气装置包括空气压缩机、储气罐、空气过滤系统、喷气装置和管路,空气过滤系统包括空气干燥机和空气过滤器,空气压缩机、储气罐、空气过滤系统和喷气装置通过管路连接。
