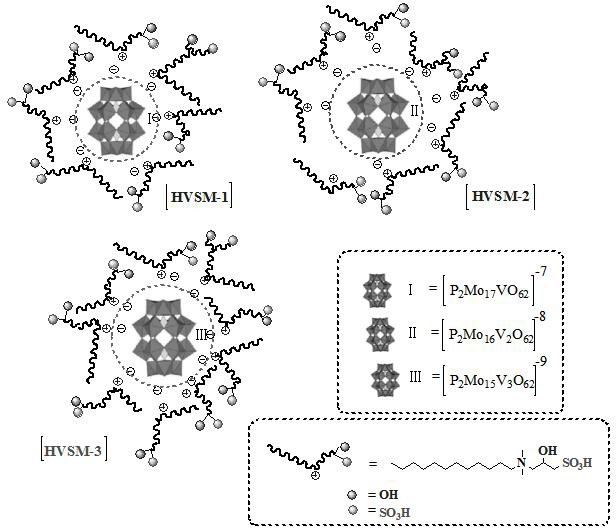

1.羟基/磺酸基双官能化钒掺杂杂多酸离子杂化体，其特征在于：具有7个或8个或9个羟基/磺酸基双官能化长链季铵结构有机阳离子；相配的杂多酸阴离子为Dawson构型磷钼钒酸阴离子[P2Mo17VO62]-7或[P2Mo16V2O62] -8或[P2Mo15V3O62] -9；所述羟基/磺酸基双官能化结性长链有机季铵阳离子，通过静电作用力包覆在杂多酸阴离子外表，而呈现类核壳结构。

2.根据权利要求1所述的羟基/磺酸基官能化钒掺杂杂多酸离子杂化体，其特征在于：

所述离子杂化体为7[N，N-二甲基-N（2-羟基-3-磺酸基）丙基- N-十二烷基铵][1钒17钼磷酸根]盐，或者8[N，N-二甲基-N（2-羟基-3-磺酸基）丙基- N-十二烷基铵][2钒16钼磷酸根]盐，或者[N，N-二甲基-N（2-羟基-3-磺酸基）丙基- N-十二烷基铵][3钒15钼磷酸根]盐；化学式简写为：[C17H38N+O4S]7[P2Mo17VO62-7]；或者[C17H38N+O4S]]8[P2Mo16V2O62-8]，或者[C17H38N+O4S]]9[P2Mo15V3O62-9]。

3.根据权利要求1所述的羟基/磺酸基官能化钒掺杂杂多酸离子杂化体，其特征在于：

所述离子液体的合成包括以下步骤：

步骤S101：在配有磁力搅拌的反应瓶中，加入亚硫酸氢钠、无离子水，室温下滴加环氧氯丙烷，加毕保温反应4h；依次过滤、乙醇/水混合溶剂重结晶、过滤、真空干燥，得到中间体

3-氯-2-羟基丙烷磺酸钠；其中环氧氯丙烷与亚硫酸钠的摩尔比为1：2.0～2.5；

步骤S102：将上述步骤S101所得的中间体3-氯2-羟基丙烷磺酸钠充分溶于去离子水后，升温至80℃，缓慢滴加十二烷基二甲基叔胺的异丙醇溶液，加毕于保温反应3h；滴加质量分数5%氢氧化钠水溶调节体系pH=9，回流状态下反应6 h；旋蒸除去异丙醇、水，残余相加入丙酮中充分搅拌，过滤除去氯化钠，乙醇重结晶，过滤、真空干燥至恒重，得到产物季铵盐；3-氯2-羟基丙烷磺酸钠与十二烷基二甲基叔胺的摩尔比为1.05：1；

步骤S103：将上述步骤S102所得的季铵盐充分溶于去离子水后，缓慢滴加杂多酸H7[P2Mo17VO62]或H8[P2Mo16V2O62]或H9 [P2Mo15V3O62]，加毕于回流状态下反应8h；依次过滤、无离子淋洗、真空干燥至恒重，得到产物离子杂化体；季铵盐与H7[P2Mo17VO62]的摩尔比为7：1；

季铵盐与H8[P2Mo16V2O62]的摩尔比为8：1；季铵盐与H9 [P2Mo15V3O62]的摩尔比为9：1。

4.一种如权利要求1所述的羟基/磺酸基官能化钒掺杂杂多酸离子杂化体的应用，其特征在于：所述杂多酸离子杂化体作为非均相催化体系，工业级过氧化氢为氧化剂，在无溶剂反应条件下，苯一步氧化羟化为苯酚，具体包括以下步骤：S100：在配有氮气保护和磁力搅拌的反应瓶中，依次加入10mL乙腈、苯、离子杂化体，室温下充分混合，升温至70℃滴加体积分数35% H2O2，H2O2在20min加完，加毕保温反应4h；杂多酸离子液体与苯及过氧化氢摩尔比为0.025：10：30；

S200：步骤S100所得的反应体系用无水乙醚萃取，分出乙醚相，无水硫酸镁干燥过液，旋蒸，减压蒸馏，得到产物苯酚。
