专利号: 2017111114743
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

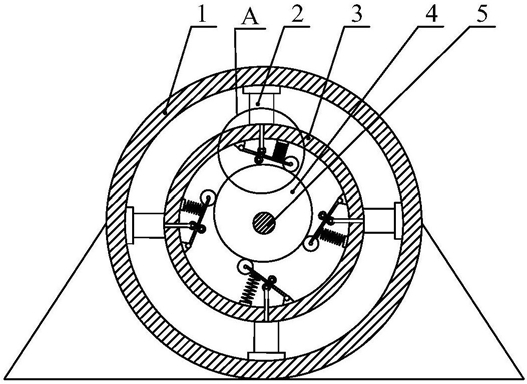

1.一种高精度医用溶液加压装置,其特征在于:包括内壳体和外壳体,内壳体与外壳体之间设置有多个柱塞缸,多个柱塞缸环绕内壳体间隔布置,柱塞缸中的活塞杆贯穿内壳体至内壳体的内部,内壳体的内部设置有偏心轮,偏心轮动力连接有驱动单元,内壳体的内壁铰接有传动板,内壳体的内壁经弹性件连接传动板,传动板的末端活动压合于偏心轮上,传动板上活动连接有沿传动板往复移动的传动块,传动块铰接活塞杆的末端。

2.根据权利要求1所述的高精度医用溶液加压装置,其特征在于:传动板的末端转动连接有导轮,导轮活动压合于偏心轮上。

3.根据权利要求1所述的高精度医用溶液加压装置,其特征在于:传动板上开设有限位长孔,限位长孔中设置传动块,传动块从传动板的两表面露出,传动块的两末端均转动连接有限位滑轮,两限位滑轮分别活动压合于传动板的两表面。

4.根据权利要求3所述的高精度医用溶液加压装置,其特征在于:传动块与限位长孔之间留有间隙。

5.根据权利要求1所述的一种高精度医用溶液加压装置,其特征在于:所述弹性件为缓冲弹簧,缓冲弹簧的一端连接内壳体的内壁,缓冲弹簧的另一端连接传动板。

6.根据权利要求1所述的一种高精度医用溶液加压装置,其特征在于:驱动单元包括驱动电机和中轴,驱动电机的输出轴经中轴连接偏心轮的轮轴。

7.根据权利要求6所述的一种高精度医用溶液加压装置,其特征在于:驱动电机位于内壳体的外侧,中轴贯穿内壳体且中轴经轴承连接内壳体。

8.根据权利要求1所述的高精度医用溶液加压装置,其特征在于:所述外壳体上开设有进液孔和出液孔,进液孔经分液器分别连接多个柱塞缸的进液管路,进液管路上设置有进液单向阀,出液孔经集液器分别连接多个柱塞缸的出液管路,出液管路上设置有出液单向阀。

9.根据权利要求1所述的高精度医用溶液加压装置,其特征在于:内壳体和外壳体均为封闭圆筒形结构。

10.根据权利要求1所述的高精度医用溶液加压装置,其特征在于:多个柱塞缸环绕内壳体等间距间隔布置。
