1.双各向异性导电绿色荧光Janus结构膜，其特征在于，由[Tb(BA)3phen/PMMA]//[PANI/PMMA]各向异性导电绿色荧光Janus纳米带阵列膜左右复合而成，左右半边均由定向排列的[Tb(BA)3phen/PMMA]//[PANI/PMMA]Janus纳米带组成，且纳米带长度方向垂直，也即导电方向垂直，沿着纳米带长度方向导电性强，而沿着垂直于纳米带长度方向导电性弱，具有双各向异性导电，所制备的Janus结构膜具有良好的绿色荧光和双各向异性导电功能，膜面积为2×4cm2。

2.一种如权利要求1所述的双各向异性导电绿色荧光Janus结构膜的制备方法，其特征在于，采用并列双喷丝头静电纺丝技术，制备产物为双各向异性导电绿色荧光Janus结构膜，其步骤为：(1)沉淀法制备Tb(BA)3phen配合物

将0.9346g Tb4O7溶于20mL浓硝酸中，加热蒸干得到Tb(NO3)3晶体，加入40mL无水乙醇，配制成Tb(NO3)3的乙醇溶液；将1.8320g苯甲酸和0.9910g邻菲啰啉加入到100mL无水乙醇中配制成混合配体溶液，加热到50-60℃，在不断搅拌的情况下将Tb(NO3)3的乙醇溶液逐滴加到混合配体溶液中，再加入浓NH3·H2O调节pH为6-6.5之间，继续反应3h，所得沉淀依次用水和乙醇洗涤3次，最后在干燥箱中60℃下干燥12h，得到Tb(BA)3phen配合物；

(2)制备聚甲基丙烯酸甲酯PMMA

称取100g甲基丙烯酸甲酯MMA和0.1g过氧化二苯甲酰BPO，加入到带有回流装置的

250mL三颈瓶中并搅拌均匀，将上述溶液在90-95℃的温度下剧烈搅拌并回流至溶液有一定粘度，当其粘度与甘油相近后，在继续搅拌的同时停止加热并自然冷却到室温，之后将上述溶液灌注到试管中，灌注高度为5-7cm，灌注完毕后静置2h至试管内的溶液没有气泡，然后将上述试管转移到50℃干燥箱中放置48h，试管内的液体硬化为透明的固体，最后将干燥箱温度提高至110℃并保温2h，使聚合反应结束，然后自然冷却至室温，得到聚甲基丙烯酸甲酯PMMA；

(3)配制纺丝液

在18.0000g氯仿和1.8000g DMF的混合溶剂中加入1.0000g PMMA和0.1000g Tb(BA)

3phen配合物并搅拌24h，得到一个纺丝液，具有绿色发光功能；在18.0000g氯仿和1.8000g DMF的混合溶剂中加入1.0000g PMMA，搅拌2h得到均匀的胶状液，将0.3000g苯胺和0.7492g樟脑磺酸加入到上述胶状液中并搅拌2h后，加入0.7352g过硫酸铵搅拌30min，然后将溶液放入5℃的冰箱冷藏室中24h，得到另一个纺丝液，具有导电功能；

(4)制备[Tb(BA)3phen/PMMA]//[PANI/PMMA]各向异性导电绿色荧光Janus纳米带阵列膜

采用两支分别都带有截平的12#不锈钢针头的5mL注射器，将两不锈钢针头分别弯曲

30°角，使两针尖可紧密并行，并采用一支1mL塑料喷枪头套在两根并行不锈钢针头上，使两根不锈钢针头的尖端处于塑料喷枪头的中间部分，将3ml的两个纺丝液分别注入到两个注射器中，采用竖喷方式，接收装置为一个水平放置的长20cm，直径为7cm的圆柱形铝制转筒，转速为1500r/min，其它纺丝参数为，纺丝电压为6kV，针尖与转筒间距为12cm，环境温度为

20-28℃，相对湿度为20％-30％，待纺丝液耗尽后，得到[Tb(BA)3phen/PMMA]//[PANI/PMMA]各向异性导电绿色荧光Janus纳米带阵列膜；

(5)制备双各向异性导电绿色荧光Janus结构膜

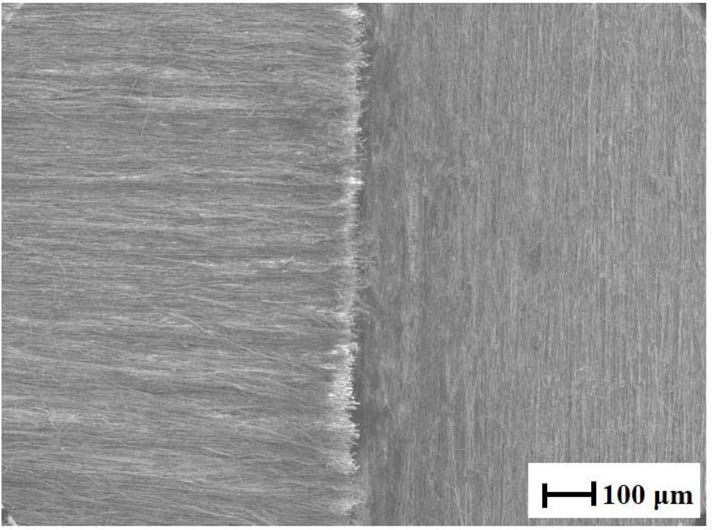

将所述的[Tb(BA)3phen/PMMA]//[PANI/PMMA]各向异性导电绿色荧光Janus纳米带阵列膜从铝制转筒上取下，剪裁为沿Janus纳米带方向为2.2cm、垂直纳米带方向为2cm的长方形，将其旋转90°后固定在铝制转筒上，用铝箔覆盖其2×2cm2的面积，其余的2×0.2cm2的面积作为二次电纺膜的连接面，纺丝液用量和纺丝参数与第一次电纺过程相同，进行二次电纺，纺丝完成后将薄膜从铝制转筒上取下进行裁剪，得到2×4cm2双各向异性导电绿色荧光Janus结构膜，由[Tb(BA)3phen/PMMA]//[PANI/PMMA]各向异性导电绿色荧光Janus纳米带阵列膜左右复合而成，左右半边均由定向排列的[Tb(BA)3phen/PMMA]//[PANI/PMMA]Janus纳米带组成，每条Janus纳米带的宽度为9.24μm，厚度为805nm，在Janus结构膜的左右半边当中，纳米带长度方向垂直，也即导电方向垂直，沿着纳米带长度方向导电性强，平均电导为2.12×10-6S，而沿着垂直于纳米带长度方向导电性弱，平均电导为2.59×10-10S，具有双各向异性导电，在304nm的紫外光激发下，发射出主峰位于545nm的明亮绿光，所制备的Janus结构膜具有良好的绿色荧光和双各向异性导电功能。
