专利号: 201711117603X
申请人: 乐清市芮易经济信息咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

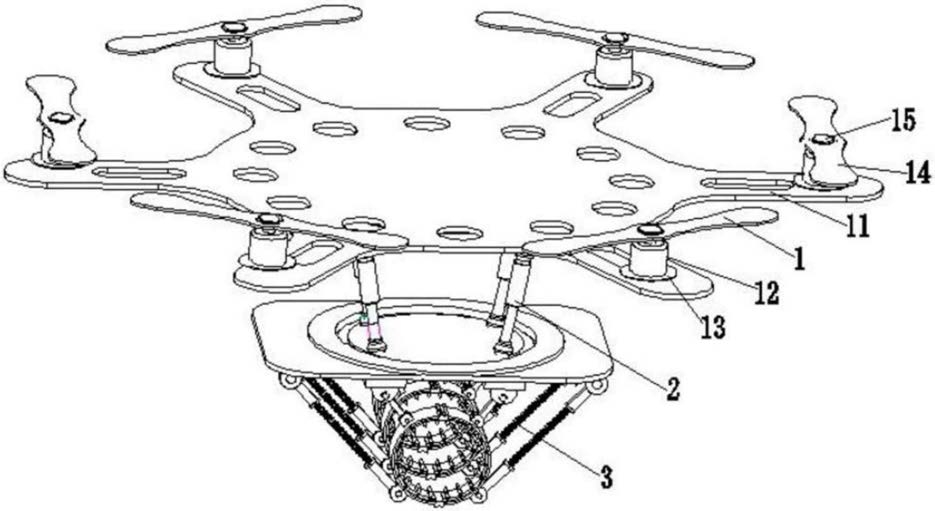

1.一种用于电力线路除冰的柔性六旋翼电力除冰无人机,包括无人机主体、除冰装置;

除冰装置包括除冰机构,除冰机构包括除冰卡爪,其特征在于:所述柔性六旋翼电力除冰无人机还包括混联机构,所述的混联机构位于无人机主体和除冰装置之间,且混联机构上端与无人机主体相连接,混联机构下端与除冰装置相连接;其中:所述的无人机主体包括机架、伺服电机、电机支座、螺旋桨和锁紧扣,且伺服电机、电机支座、螺旋桨和锁紧扣的数量均为六;所述的机架外侧沿其中心轴线均匀对称设置有支架,机架中部位置处均匀开设有减料孔,机架中心位置处下端开设有上安装螺纹孔,伺服电机通过电机支座固定在机架的支架前端,螺旋桨安装在伺服电机主轴上,且螺旋桨与伺服电机主轴之间通过锁紧扣进行锁紧固定;

所述的混联机构包括移动底架和四自由度并联机构,移动底架位于四自由度并联机构下方,且移动底架与四自由度并联机构固连;所述的移动底架包括底板、移动滑轨、滑块、限位弹簧和锁紧柱,且移动滑轨和滑块的数量均为四,限位弹簧数量为十六,锁紧柱的数量为三十二;所述的底板固定在四自由度并联机构上,移动滑轨沿底板的纵向中心轴线分别对称布置,移动滑轨两端分别设置有挡板,滑块安装在移动滑轨上,限位弹簧位于滑块与移动滑轨的挡板之间,且限位弹簧一端通过锁紧柱与移动滑轨的挡板相连接,限位弹簧另一端通过锁紧柱与滑块相连接;

所述的四自由度并联机构包括定平台、虎克铰、伸缩杆、球铰链和动平台,且虎克铰、伸缩杆和球铰链的数量均为四;所述的定平台和动平台均为圆盘状结构,且动平台位于定平台正下方,定平台上端部分和动平台下端部分均分别设置有安装螺纹,伸缩杆底端通过虎克铰与滑块相连接,伸缩杆顶端通过球铰链与动平台相连接;

所述的除冰装置还包括连接平台,所述除冰机构数量为六,连接平台下端为方形板状结构,连接平台上端为圆柱状结构,且连接平台上端面上开设有与动平台下端安装螺纹部分相配合连接的下安装螺纹孔,除冰机构位于连接平台下方,且除冰机构沿连接平台的横向中心轴线分别两两相向对称布置;

所述的除冰机构还包括调节导轨、调节导块、第一耳座、第一转轴、第一连杆、第二耳座、第二转轴、第三耳座、第三转轴、上支撑杆、拉簧、下支撑杆、第四耳座和第四转轴;所述的调节导轨左右两端分别设置有挡板,调节导块安装在调节导轨上,第一耳座固定在调节导块上,第一连杆上端通过第一转轴安装在第一耳座上,第一连杆下端通过第二转轴安装在第二耳座上,第二耳座固定在除冰卡爪右上端外侧面上,上支撑杆上端通过第三转轴安装在第三耳座上,拉簧位于上支撑杆和下支撑杆之间,且拉簧一端与上支撑杆下端相连接,拉簧另一端与下支撑杆上端相连接,下支撑杆下端通过第四转轴安装在第四耳座上,第四耳座固定在除冰卡爪右下端外侧面上;

该除冰无人机作业方法如下:

作业时,首先将两两相向安装的除冰机构调节成张开状态,然后启动伺服电机带动螺旋桨旋转实现飞行,当除冰装置接近待除冰电力高压线路时,将除冰机构卡套在电力高压线路外侧,然后启动调节导轨和调节导块,使得两两相向安装的除冰机构同步向内侧运动,当除冰爪接触到冰块表面时,启动振动棒,通过振动棒的振动带动除冰爪振动进行除冰。

2.根据权利要求1所述的一种用于电力线路除冰的柔性六旋翼电力除冰无人机,其特征在于:所述的除冰卡爪包括固定架、定位块、除冰爪和振动棒;所述的固定架呈半圆环形结构,且固定架内侧设置有安装腔,定位块数量为二,定位块分别固定在固定架上下两端,除冰爪和振动棒数量不少于十,除冰爪位于固定架内侧,且除冰爪沿固定架的中心轴线呈周向均匀布置,除冰爪后端开设有“Ω”型槽,且除冰爪后端安装在固定架内侧的安装腔内部,除冰爪前端为锥形状,除冰爪材质为不锈钢材料,振动棒安装在除冰爪后端的“Ω”型槽内。

3.根据权利要求1所述的一种用于电力线路除冰的柔性六旋翼电力除冰无人机,其特征在于:所述的移动滑轨的挡板内侧面和滑块的前后端面上均开设有安装螺纹孔,锁紧柱一端设置有用于固定限位弹簧的锁紧扣,锁紧柱另一端设置有与安装螺纹孔相配合的外螺纹。
