专利号: 201711118131X
申请人: 福州思琪科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

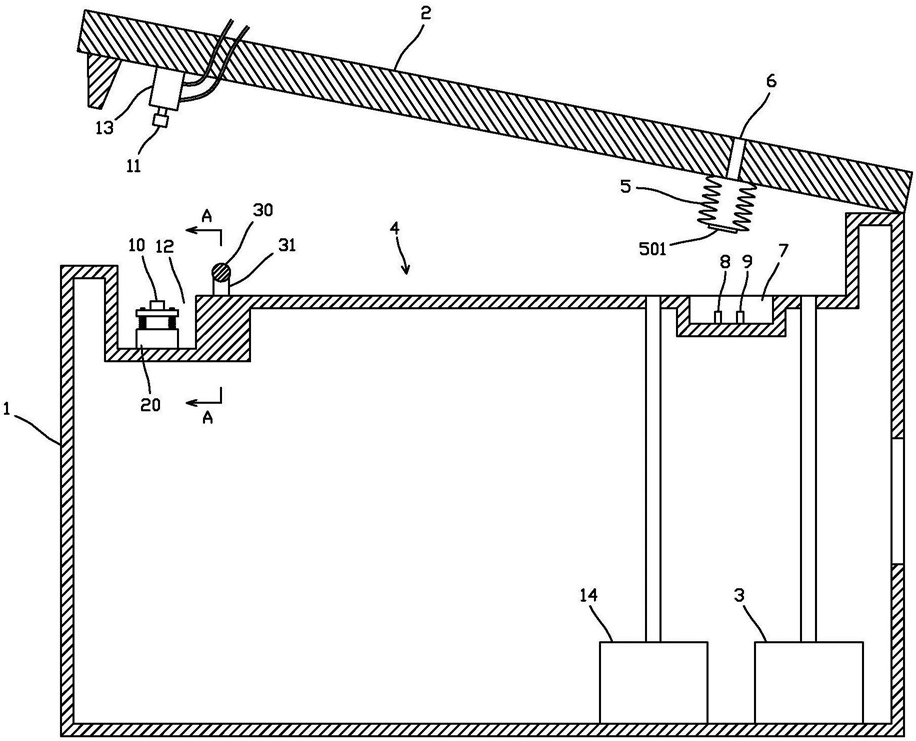

1.一种真空包装封口装置,它包括一底座(1)、一盖板(2)、一真空泵(3)和一封口机构,底座(1)上设置有用于放置装有产品的包装袋的凹腔(4),盖板(2)用于盖合在底座(1)上以将凹腔(4)密封,真空泵(3)的抽气口通过管路与凹腔(4)相连通,其特征在于:所述的盖板(2)上设置有一可伸缩的气囊(5),气囊(5)上固定有一第三导电元件(501),盖板(5)上设置有用于将气囊(5)与大气连通的气孔(6);所述的凹腔(4)内设置有一第一凹槽(7),第一凹槽(7)内设置有一第一导电元件(8)和一第二导电元件(9),当盖板(2)盖合在底座(1)上时,第三导电元件(501)与第一导电元件(8)、第二导电元件(9)相对设置;所述的凹腔(4)内设置有用于对放入凹腔(4)内的包装袋的靠近开口端的部位进行下压固定的固定机构;所述的封口机构包括一第一电热封条(10)和一第二电热封条(11),凹腔(4)内设置有一第二凹槽(12),第二凹槽(12)内设置有一安装座(20),第一电热封条(10)设置在安装座(20)上,盖板(2)上设置有一气缸(13),第二电热封条(11)设置在气缸(13)的活塞杆上,当盖板(2)盖合在底座(1)上时,第一电热封条(10)与第二电热封条(11)相对设置;所述的真空包装封口装置还包括一充气泵(14)、一继电器(15)、一电磁阀(16)、一开关(17)、一电源(18)和一气源(19),充气泵(14)的出气口通过管路与凹腔(4)相连通;第一导电元件(8)、电磁阀(16)的电磁线圈、电源(18)、充气泵(14)、继电器(15)的线圈、第二导电元件(9)依次串接;开关(17)、电源(18)、继电器(15)的常闭触点、真空泵(3)依次串接形成回路;气源(19)通过供气管路与气缸(13)相连接,电磁阀(16)的气体通道串接在供气管路上;该真空包装封口装置使用时,先使第一电热封条和第二电热封条通电发热,然后将装有产品的包装袋放置到凹腔内,并通过固定机构对包装袋的靠近开口端的部位进行下压固定,使得包装袋的开口端位于第一电热封条的上方,然后将盖板盖合在底座上,然后合上开关使得真空泵通电工作,在真空泵将凹腔抽真空的过程中气囊逐渐伸长,当凹腔内的真空度达到预定值时,气囊的长度使得第三导电元件与第一导电元件、第二导电元件相接触,此时:继电器的线圈通电使得继电器的常闭触点断开,真空泵停止工作;同时,电磁阀的电磁线圈通电使得电磁阀的气体通道导通,使得气缸工作,气缸的活塞杆推动第二电热封条移动,使得第一电热封条和第二电热封条将装包装袋的开口端热压密封;同时,充气泵通电工作,充气泵向凹腔内充气,充气一定时间后,气囊回缩使得第三导电元件脱离第一导电元件和第二导电元件,使得电磁阀断电关闭,气缸的活塞杆回缩从而使得第二电热封条回位,然后打开盖板取出真空包装完成的包装袋,放入下一个装有产品的包装袋;在上述的第三导电元件脱离第一导电元件和第二导电元件后,继电器的线圈失电使得继电器的常闭触点导通,从而使得真空泵重新开始工作。2.根据权利要求1所述的真空包装封口装置,其特征在于:所述的固定机构包括一压杆(30),压杆(30)靠近第二凹槽(12)且与第一电热封条(10)平行,压杆(30)固定连接有两根安装杆(31),凹腔(4)的底面上设置有两个安装孔(33),两根安装杆(31)分别可活动的插设

在两个安装孔(33)内,每个安装孔(33)内均设置有一拉簧(32),每个拉簧(32)的一端均与各自安装孔(33)内的安装杆(31)的底部相连接,每个拉簧(32)的另一端均与各自安装孔(33)的底部相连接。3.根据权利要求1所述的真空包装封口装置,其特征在于:所述的安装座(20)包括一第一安装座(21)和一第二安装座(22),第二安装座(22)位于第一安装座(21)的上方,第一电热封条(10)水平设置在第二安装座(22)的上表面上,所述的安装座(20)还包括一用于在第一电热封条(10)被第二电热封条(11)下压时来调节第二安装座(22)的水平角度以使得第一电热封条(10)与第二电热封条(11)相互平行的调节机构。4.根据权利要求1所述的真空包装封口装置,其特征在于:所述的调节机构包括设置在第一安装座(21)的上表面上的四根导向柱(23),第二安装座(22)上设置有四个导向孔(24),导向孔(24)的孔径略大于导向柱(23)的直径,四根导向柱(23)分别可活动的插设在四个导向孔(24)内,每根导向柱(23)上均套设有一压簧(25),每个压簧(25)的两端均分别与第一安装座(21)和第二安装座(22)相抵。
