专利号: 2017111182350
申请人: 徐州橙空间厨具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

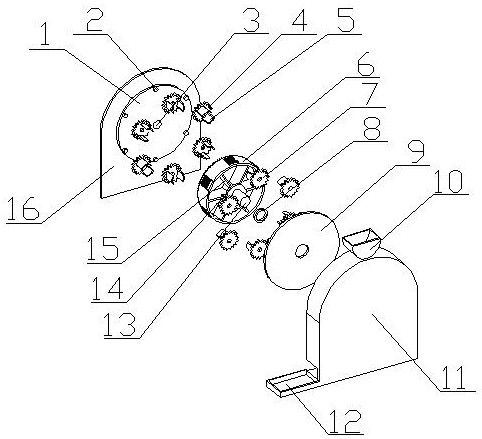

1.一种银杏果剥皮预处理装置,其特征是:由主体装置、碾压装置和环切装置组成,主体装置由入料斗、主箱体、收集盒、盖板、限位板和处理腔组成,所述主箱体内置有处理腔,所述处理腔为圆形,所述主箱体上开有孔槽,且和处理腔相连通,收集盒置于主箱体上,且和主箱体上的孔槽相对应,所述主箱体顶部开有通孔,两个限位板分别置于主箱体内壁上,且位于主箱体上通孔的两侧,入料斗置于主箱体顶部,且通过主箱体顶部的通孔和处理腔相连通,盖板置于主箱体一侧,碾压装置由固定环、固定杆、支撑板、固定齿轮和辅助切割片组成,固定杆置于处理腔内,且一端和主箱体内壁相连接,固定环置于处理腔内,所述固定环内侧通过多个支撑板和固定杆相连接,所述相邻两个支撑板之间的距离相等,固定齿轮置于固定环一侧,多组辅助切割片等距置于固定环外侧,环切装置由主动转盘、支撑杆、电机轴、主动齿轮、弧形挡板、从动齿轮、固定轴承、从动转盘、滑片、驱动电机和弧形切刀组成,驱动电机置于盖板上,且电机轴通过轴承穿过盖板置于处理腔内,主动转盘中部置于电机轴上,且位于固定环一侧,多个主动齿轮分别通过支撑杆等距置于主动转盘上,且分别和固定齿轮相啮合,所述主动齿轮可转动的置于支撑杆上,所述主动齿轮上对称置有两个弧形挡板,且位于固定环的外侧,所述主动齿轮上两个弧形挡板之间置有一定距离,所述弧形挡板由磁性材料制成,所述弧形挡片内侧置有多个半球形凸起,从动转盘中部通过轴承置于固定杆上,且位于固定环另一侧,所述从动转盘直径和主动转盘直径相等,滑片置于固定杆上,且位于从动转盘和固定环之间,多个从动齿轮分别通过支撑杆等距置于从动转盘上,且和多个主动齿轮一一对应,所述从动齿轮可转动的置于支撑杆上,所述从动齿轮上对称置有两个弧形挡板,且分别和对应主动齿轮上的两个弧形挡板相接触,弧形切刀置于主箱体内壁上,且和主动齿轮上两个弧形挡板之间的一段距离相对应。

2.根据权利要求1所述的一种银杏果剥皮预处理装置,其特征在于所述每组辅助切割片由至少四个辅助切割片组成,且同组内相邻两个辅助切割片之间的距离相等。

3.根据权利要求2所述的一种银杏果剥皮预处理装置,其特征在于所述辅助切割片由陶瓷材料制成。

4.根据权利要求1-3任一所述的一种银杏果剥皮预处理装置,其特征在于所述辅助切割刀上等距置有多个六棱形凸起。

5.根据权利要求4所述的一种银杏果剥皮预处理装置,其特征在于所述多个六棱形凸起沿S型分布。

6.根据权利要求1所述的一种银杏果剥皮预处理装置,其特征在于所述主动转盘的直径大于固定环的直径。

7.根据权利要求1所述的一种银杏果剥皮预处理装置,其特征在于所述弧形切刀由陶瓷材料制成。
