1.一种Eu3+掺杂碲酸盐高密度闪烁玻璃，其特征在于：该玻璃摩尔百分比组成为：组分         mol%TeO2 55 75%~

ZnO         15 35%~

Lu2O3 5%～10%Eu2O3 0.05%～5%。

2.一种权利要求1所述的Eu3+掺杂碲酸盐高密度闪烁玻璃的制备方法，其特征在于：包括如下步骤：

1）配料：以含Te的化合物和/或盐，以含Zn的化合物和/或盐，含Lu的化合物和/或盐，含Eu的化合物和/或盐，且按选定上述的玻璃组成的摩尔百分比，称取相应质量的原料，并在研钵中研磨混合均匀；

2）熔融：将研磨混合均匀的玻璃原料倒入坩埚中，放入高温电炉中熔化，熔化温度为

900 1100℃，熔化时间为40 60分钟；

~ ~

3）成型：将玻璃熔体倒入预热350 450℃的铸铁模具中；

~

4）退火：将成型的玻璃放入马弗炉中退火，退火温度为350 450℃，退火时间为2 4小~ ~时，随后关闭马弗炉电源随炉冷却至室温；

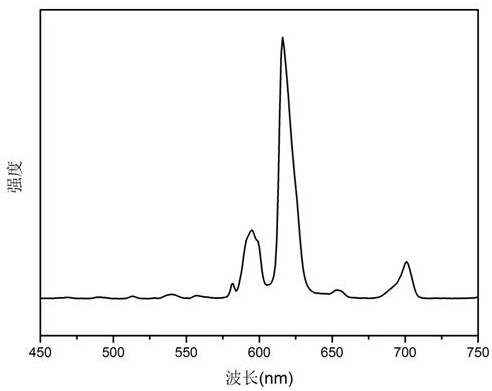

5）抛光：将退火后的玻璃进行切割，研磨，抛光，制成10x10x1.5mm的闪烁玻璃。
