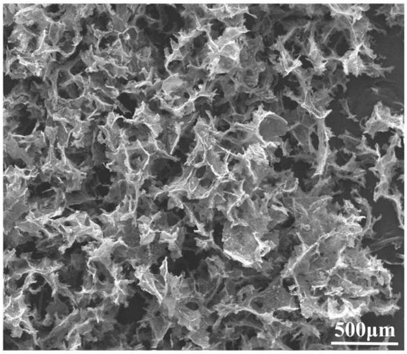

1.一种去除六价铬离子的复合材料，其特征是：该复合材料为具有微米级大孔的三维网状结构，它包括由堆叠形成孔壁的氧化石墨烯（GO）层和聚丙烯酰胺（PAM）交联后的聚合物形成的支撑材料，和通过共价键结合的方式负载在所述支撑材料上的由单宁酸（TA）和四乙烯五胺（TEPA）聚合后的聚（单宁酸-四乙烯五胺）。

2.权利要求1所述的去除六价铬离子的复合材料的制备方法，其特征是，该方法包括：将设定比例的氧化石墨烯（GO）、聚丙烯酰胺（PAM）、单宁酸（TA）、四乙烯五胺（TEPA）和水混合均匀，在设定温度下进行反应，反应结束后进行干燥得到去除六价铬离子的复合材料。

3.如权利要求2所述的制备方法，其特征是，所述反应条件：温度为70-95℃，时间为8-

12小时。

4. 如权利要求2所述的制备方法，其特征是：形成的GO分散液的浓度为1 4 mg/mL。

~

5.如权利要求2所述的制备方法，其特征是：所述的GO与PAM的质量比为1:（1-2）。

6.如权利要求2所述的制备方法，其特征是：所述的TA与TEPA的摩尔比为1:（3-5）。

7.如权利要求2所述的制备方法，其特征是：所述的GO与TA的质量比为2:（3-5）。

8.如权利要求2所述的制备方法，其特征是：所述PAM的分子量为3000000 5000000。

~

9.如权利要求2所述的制备方法，其特征是：所述干燥为冷冻干燥，干燥时间为18 36h。

~

10.权利要求1所述的复合材料在制备用于去除六价铬离子的吸附剂中的应用。
