专利号: 2017111223242
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

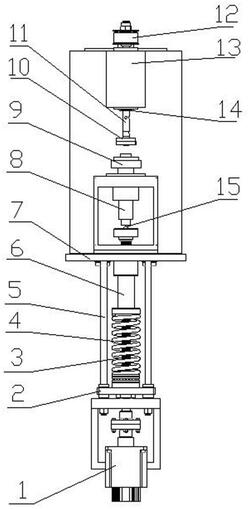

1.一种摩擦磨损试验机,其特征在于:包括机架(7)以及沿竖直方向同轴设置在机架(7)上的旋转轴(11)和升降轴(8),旋转轴(11)通过设置在机架(7)上的旋转驱动装置驱动旋转,在旋转轴(11)的下端通过活动接口连接有用于固定刀具试样的刀具试样夹具(10),升降轴(8)通过设置在机架(7)上的升降驱动装置驱动升降,在升降轴(8)和升降驱动装置之间设有弹性连接件(15),在升降轴(8)的上端设有用于固定基材试样的基材试样夹具(9);

所述升降驱动装置包括沿竖直方向设置的滑杆(5)以及滑动设置在滑杆(5)上的滑块(2),滑杆(5)的顶端与机架(7)固定,底端设有第一伺服电机(1),滑块(2)上设有螺纹孔,螺纹孔中配合安装有平行于滑杆(5)的滚珠丝杠(3),滚珠丝杠(3)的底端与第一伺服电机(1)输出轴连接,在滑块(2)的上方通过第一弹簧(4)连接有用于推动升降轴(8)升起的第一顶块(6);

所述弹性连接件(15)设置在升降轴(8)和第一顶块(6)之间,弹性连接件(15)包括顶球(30)以及固定在顶球(30)上的第二弹簧(31),顶球(30)与升降轴(8)的下端相触,第二弹簧(31)设置在开设于第一顶块(6)上的弹簧槽内;

所述基材试样夹具(9)包括同轴固定在升降轴(8)顶端的圆盘(25)以及设置在圆盘(25)顶部端面上的多个半径不同的环形台阶(24),多个环形台阶(24)均与升降轴(8)同轴设置;

所述圆盘(25)通过沿圆盘(25)外周开设的第一外螺纹(26)配合安装有顶部开口并将刀具试样夹具(10)和基材试样夹具(9)容纳在内的切削液油杯,切削液油杯中设有第一电加热装置;

所述旋转驱动装置包括第二伺服电机(18)、固定在第二伺服电机(18)输出轴上的第一带轮(17)、固定在旋转轴(11)上端的第二带轮(12)以及连接在第一带轮(17)和第二带轮(12)之前的传动带(16)。

2.根据权利要求1所述的一种摩擦磨损试验机,其特征在于:所述活动接口为开设在旋转轴(11)下端的锥孔,锥孔的孔径由下至上逐渐减小,旋转轴(11)为空心轴;所述刀具试样夹具(10)的数量为多个,多个刀具试样夹具(10)均包括小端与锥孔配合安装的锥柄(20)以及固定在锥柄(20)大端的卡盘(19),在多个刀具试样夹具(10)的卡盘(19)上相背于各自锥柄(20)的一侧分别设有用于固定成型刀具试样的成型刀具试样夹持机构、用于固定销形刀具试样的销孔(28)、用于固定球形刀具试样的半球形凹槽(27)或用于固定环形刀具试样的环形槽(29),在卡盘(19)与各自锥柄(20)相连的一侧并对应销孔(28)、半球形凹槽(27)或环形槽(29)的位置分别开设有与销孔(28)、半球形凹槽(27)或环形槽(29)相连的顶杆孔。

3.根据权利要求2所述的一种摩擦磨损试验机,其特征在于:所述成型刀具试样夹持机构包括开设在卡盘(19)上的滑槽、滑动设置在滑槽内的两个第二顶块(21)以及用于将两个第二顶块(21)分别与卡盘(19)固定的调整螺钉(22),在滑槽的底部设有螺纹孔,在两个第二顶块(21)上分别沿滑槽的长度方向设有长条形的行程孔(23),调整螺钉(22)穿过第二顶块(21)上的行程孔(23)与螺纹孔配合安装,两个第二顶块(21)相互靠近的一端分别设为坡面。

4.根据权利要求1所述的一种摩擦磨损试验机,其特征在于:在所述旋转轴(11)的中部设有多个轴承,多个轴承的外圈均与固定在机架(7)上的轴承座固定连接。

5.根据权利要求4所述的一种摩擦磨损试验机,其特征在于:所述轴承座包括一个与机架(7)连接的外壳(13),在外壳(13)的底端通过沿外壳(13)外周开设的第二外螺纹(14)配合安装有底部开口并将刀具试样夹具(10)和基材试样夹具(9)容纳在内的炉体,在炉体内设有第二电加热装置。
