1.基于非水体系制备油溶性羟基磷灰石纳米颗粒的方法，其特征在于：

1)将0.02mol可溶性钙盐溶于20克乙二醇中，得溶液A；

所述可溶性钙盐为硝酸钙或氯化钙；

2)将可溶性碱0.005-0.018mol溶于20克乙二醇中，得溶液B；

所述可溶性碱为乙二胺、氢氧化钠或氢氧化钾；

3)将步骤1)所得溶液A、20-40克丙二醇或丙醇、0.01-0.02mol脂肪酸和步骤2)所得溶液B加入到三口烧瓶中混合，搅拌得到溶液C；

所述脂肪酸为油酸或硬脂酸；

所述脂肪酸和可溶性钙盐的摩尔比为1/2-2；

所述脂肪酸和可溶性碱的摩尔比为1-2；

4)将0.012mol可溶性磷酸盐溶于20克乙二醇中，得溶液D；

所述可溶性磷酸盐为磷酸三钠、磷酸氢二钠、磷酸三钾、磷酸氢二钾、磷酸三铵或磷酸氢二铵；

5)在搅拌条件下，将步骤4)所得溶液D缓慢滴加到步骤3)所得溶液C中，滴加完后继续搅拌10min，得混合液；

所述可溶性钙盐和可溶性磷酸盐的摩尔比为5:3；

6)将步骤5)所得混合液升温至80-160℃下反应3-24小时后，自然冷却至室温，得到反应液；

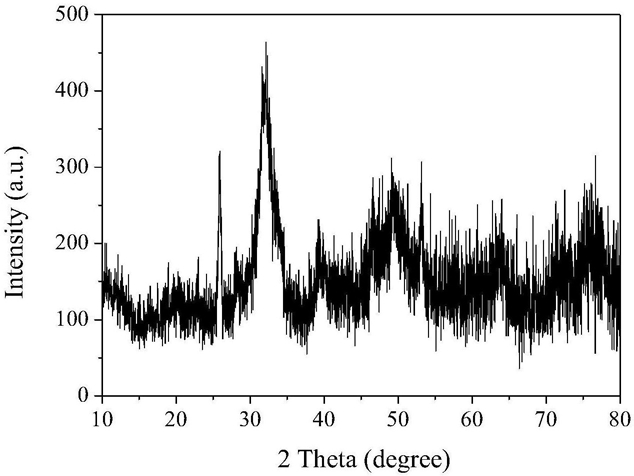

7)利用高速离心机将步骤6)所得反应液离心分离得到沉淀物，利用无水乙醇和环己烷交替离心洗涤三次，去除体系里电解质和多余的脂肪酸，得到油溶性羟基磷灰石纳米颗粒。

2.根据权利要求1所述的基于非水体系制备油溶性羟基磷灰石纳米颗粒的方法，其特征在于：所制备的油溶性羟基磷灰石纳米颗粒的平均厚度为5-10nm、平均长度为50-150nm。
