1.一种水溶性锶羟基磷灰石胶态液晶的制备方法，其特征在于：具体步骤如下：

1)将0.01mol可溶性锶盐溶于10克去离子水中，形成溶液A；

所述可溶性锶盐为硝酸锶或氯化锶；

2)将0.005-0.02mol可溶性柠檬酸盐溶于10克去离子水中，形成溶液B；

所述可溶性柠檬酸盐为柠檬酸钠、柠檬酸钾或柠檬酸铵；

3)将0.006mol可溶性磷酸盐溶于10克去离子水中，形成溶液C；

所述可溶性磷酸盐为磷酸钠、磷酸钾或磷酸铵；

4)室温下将步骤2)所得溶液B逐滴加入到步骤1)所得溶液A中，充分搅拌15min，形成混合液D；

5)室温下将步骤3)所得溶液C逐滴加入到步骤4)所得混合液D中，充分搅拌15min，形成混合液E；

6)将步骤5)所得混合液E转移到密闭水热反应器中，在90-200℃下反应3-24小时后，自然冷却至室温，得到反应液；

7)利用高速离心机将步骤6)反应液离心得到沉淀物，利用去离子水和无水乙醇交替离心洗涤三次，去除体系里过多的电解质，然后重分散于去离子水中，调pH至8.0-10.0，得稳定的锶羟基磷灰石纳米颗粒胶体分散液；将分散液颗粒浓度浓缩至质量体积比为10-40％，得到水基锶羟基磷灰石胶态液晶。

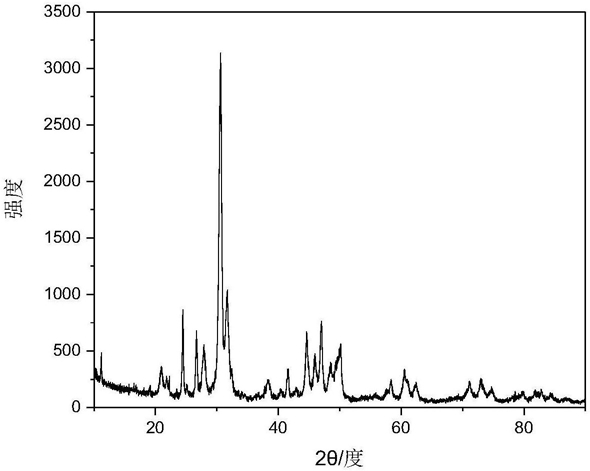

2.根据权利要求1所述的一种水溶性锶羟基磷灰石胶态液晶的制备方法，其特征在于：水基锶羟基磷灰石胶态液晶中的锶羟基磷灰石纳米颗粒呈线状形貌，长100-1000nm,直径

10-30nm；同时锶羟基磷灰石胶态液晶在正交偏振光下具有强烈的双折射现象。
