专利号: 2017111239170
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

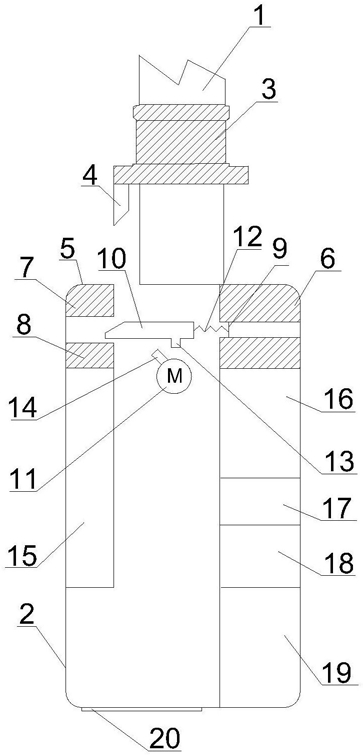

1.一种共享雨伞锁,所述共享雨伞的伞杆固定于伞柄上,且所述伞杆与所述伞柄间具有间隙构成锁孔入口,其特征在于:所述共享雨伞锁包括锁体和控制装置,所述锁体包括滑块、第一电极对和第二电极对,所述滑块设置于所述伞杆上且可沿着所述伞杆滑动控制所述共享雨伞的展开与合拢,所述滑块下部设有中部具有锁孔的金属片,所述伞柄内所述锁孔入口的两侧相对设置着所述第一电极对和所述第二电极对,所述第一电极对为上下对称且分离设置极性相异的上电极和下电极,所述第二电极对与所述第一电极对具有相同的结构特征且所述第二电极对的上电极和所述第二电极对的下电极之间还设置有绝缘挡板,所述锁体还包括圆柱体锁舌和电机,所述锁舌位于所述第一电极对和所述第二电极对之间,所述锁舌一端为斜坡形绝缘体且支撑于所述第一电极对的下电极,另一端通过弹簧连接于所述绝缘挡板上,所述锁舌底部具有凸台,所述滑块在所述共享雨伞合拢时向下滑动进入所述锁孔入口,所述金属片挤压所述锁舌向所述第二电极对运动直至所述锁舌插入所述锁孔,所述金属片将第一电极对连通同时所述锁舌靠近所述第二电极对的一端将所述第二电极对连通后断开,所述电机设置于所述锁舌下方,所述电机的转轴连接着卡齿,所述电机转动通过所述卡齿抵住所述凸台带动所述锁舌向所述第二电极对运动直至所述锁孔被释放,所述滑块向上运动打开所述共享雨伞;

所述控制装置包括设置于所述伞柄内部的为所述控制装置供电的电池、用于信息传输的通讯模块和控制所述锁体的芯片,所述控制装置还包括设置于所述伞柄外表面的用于读取卡内信息的刷卡模块和具有解锁信息的二维码贴纸,用户通过二维码识别器识别所述二维码贴纸上二维码向服务器发送用伞请求或刷卡模块识别用户刷卡信息后通过通讯模块向服务器发送用伞请求,所述服务器获取用伞请求后向所述通讯模块传送解锁命令,所述芯片对所述解锁命令进行处理后控制所述电机转动,打开所述共享雨伞,所述芯片在所述共享雨伞合拢时判断出所述第一电极对连通同时所述第二电极对连通后断开时,控制所述通讯模块向所述服务器发送还伞信息。

2.如权利要求1所述的一种共享雨伞锁,其特征在于:所述控制装置还包括用于确定所述共享雨伞位置信息的GPS定位模块,所述GPS定位模块通过所述通讯模块将所述位置信息传输至服务器。

3.如权利要求1所述的一种共享雨伞锁,其特征在于:所述锁舌靠近所述第二电极对的一端固定着环形导电片,所述环形导电片在所述共享雨伞合拢时将所述第二电极对连通。

4.如权利要求1所述的一种共享雨伞锁,其特征在于:所述滑块形状为圆柱形,所述滑块为合成树脂材质。

5.如权利要求1所述的一种共享雨伞锁,其特征在于:所述的金属片的形状为矩形,所述金属片的底部为楔形。

6.如权利要求1所述的一种共享雨伞锁,其特征在于:所述弹簧为绝缘体。

7.如权利要求1所述的一种共享雨伞锁,其特征在于:所述锁孔的面积大于所述锁舌截面的面积。

8.如权利要求1所述的一种共享雨伞锁,其特征在于:所述二维码识别器为手机App。

9.如权利要求1所述的一种共享雨伞锁,其特征在于:所述刷卡模块设置于所述伞柄侧面,所述二维码贴纸设置于所述伞柄底面。

10.如权利要求1所述的一种共享雨伞锁,其特征在于:所述伞柄侧面设置着电池槽,所述电池可拆卸固定于所述电池槽内。
