1.一种水溶性氟化钙荧光纳米晶的制备方法，其特征在于：具体步骤如下：

1)将0.01mol可溶性钙盐溶于10克去离子水中，形成溶液A；

所述可溶性钙盐为硝酸钙或氯化钙；

2)将0.003-0.02mol可溶性柠檬酸盐和0.001-0.01mol可溶性氨基酸溶于10克去离子水中，形成溶液B；

所述可溶性柠檬酸盐为柠檬酸钠或柠檬酸钾；

所述可溶性氨基酸为正亮氨酸或精氨酸；

3)将0.02-0.021mol可溶性氟化盐溶于10克去离子水中，形成溶液C；

所述可溶性碱为氟化钠或氟化钾；

4)室温下将步骤2)所得溶液B逐滴加入到步骤1)所得溶液A中，充分搅拌15min，形成混合液D；

5)室温下将步骤3)所得溶液C逐滴加入到步骤4)所得混合液D中，充分搅拌15min，形成混合液E；

6)将步骤5)所得混合液E转移到密闭水热反应器中，在120-200℃下反应1-12小时后，自然冷却至室温，得到反应液；

7)利用高速离心机将步骤6)所得反应液离心得到沉淀物，利用去离子水和无水乙醇交替离心洗涤三次，去除体系里过多的电解质，然后重分散于去离子水中，调pH至8.0-10.0，得水溶性氟化钙荧光纳米晶。

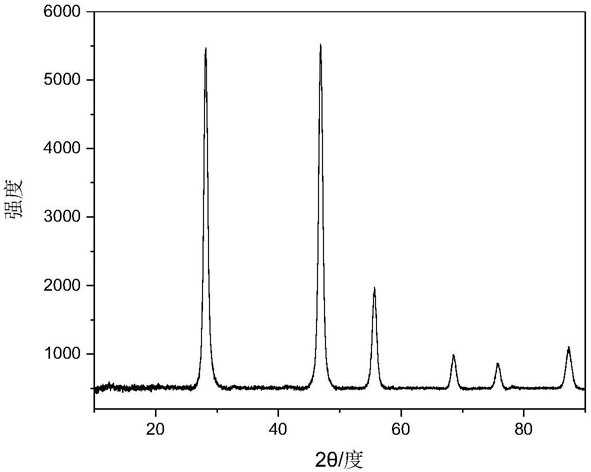

2.根据权利要求1所述的一种水溶性氟化钙荧光纳米晶的制备方法，其特征在于：水溶性氟化钙荧光纳米晶的尺寸均一，平均尺度10-50nm。

3.根据权利要求1所述的一种水溶性氟化钙荧光纳米晶的制备方法，其特征在于：水溶性氟化钙荧光纳米晶在水中迅速分散为透亮的无色分散液。
