专利号: 2017111277577
申请人: 江西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

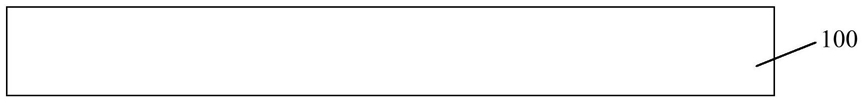

1.一种纳米级气敏传感器的形成方法,其特征在于,包括:提供衬底;

在所述衬底表面形成第一介质层;

在所述第一介质层表面形成第一气敏层;

在所述第一气敏层表面形成第二介质层;

在所述第二介质层内形成暴露出第一气敏层的沟槽;

在所述沟槽的底部和侧壁形成第一隔离层;

在第一隔离层表面形成填充满沟槽且与第二介质层齐平的加热层;

在加热层和第一隔离层表面形成第二隔离层,所述第一隔离层和第二隔离层构成环绕加热层的电隔离层;

形成覆盖第二介质层和第二隔离层的第二气敏层;

在第二气敏层表面形成第一光刻胶图形,所述第一光刻胶图形与电隔离层对应,以所述第一光刻胶图形为掩膜,刻蚀第二气敏层、第二介质层和第一气敏层,直至暴露出第一介质层;

去除第一光刻胶图形;

在第二气敏层和第一介质层上沉积第三气敏层;

对第三气敏层进行回刻蚀,使得第一气敏层、第二气敏层和第三气敏层环绕电隔离层;

形成覆盖第一介质层、第二气敏层和第三气敏层的第三介质层;

在第三介质层上形成掩膜,刻蚀第三介质层和第一介质层直至暴露出衬底;

侧向刻蚀去除位于第一气敏层下方的第一介质层,使得第一气敏层悬空;

沿加热层的长度方向回刻蚀部分长度的加热层,形成开口;

在开口内填充第四介质层;

侧向回刻蚀第三介质层和第一介质层,露出第一气敏层、第二气敏层和第三气敏层;

形成环包第一气敏层、第二气敏层和第三气敏层的第一导电层;

在第三介质层内形成暴露出加热层的通孔;

在通孔侧壁形成阻挡层;

在通孔内填充导电材料。

2.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,第一介质层材料为氧化硅,氮化硅或氮氧化硅。

3.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述第一气敏层的材料为氧化钛、氧化锡或氧化锌。

4.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述第二气敏层的材料为氧化钛、氧化锡或氧化锌。

5.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述第三气敏层的材料为氧化钛、氧化锡或氧化锌。

6.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述加热层的材料为多晶硅。

7.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述加热层的材料为多晶硅。

8.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述第二介质层材料为氧化硅,氮化硅或氮氧化硅。

9.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述第三介质层材料为氧化硅,氮化硅或氮氧化硅。

10.如权利要求1所述的纳米级气敏传感器的形成方法,其特征在于,所述第四介质层材料为氧化硅,氮化硅或氮氧化硅。
